AutoCAD教程：追踪、拉升、两面抽壳工具解析(4)

14、再输入抽壳的距离12后回车，该实体即被抽壳完成。

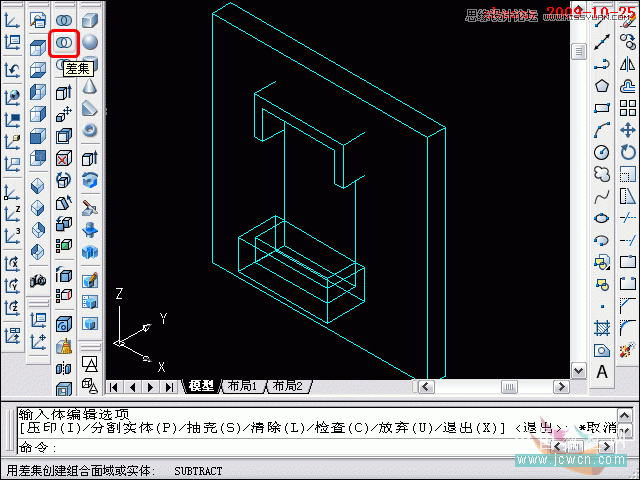

接着，做差集，点击“差集”按钮命令。

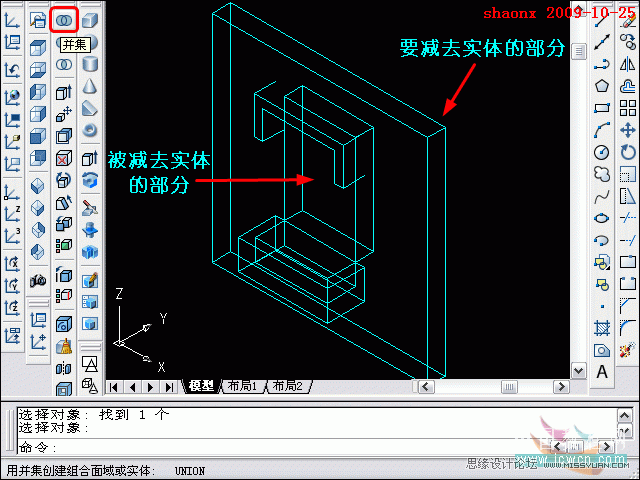

15、从要减去实体的大实体中，减去中间的小实体。

接着，做并集，点击“并集”按钮命令。

选中全部图形回车即可。

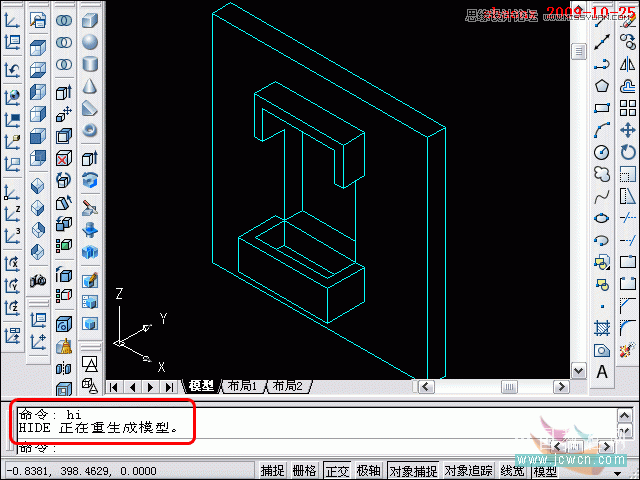

16、输入“hi”，回车，如下图，即为本题的消隐图。

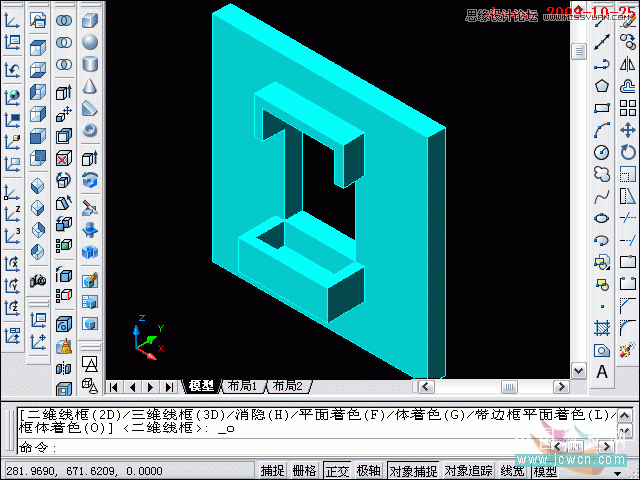

17、以下，就是本题的着色图。
