AutoCAD解析尺寸标注与样式管理技巧

文章来源于 太平洋电脑网,感谢作者 搜学吧 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2014-09-01
这次CAD教程带来AutoCAD2013中文版尺寸标注概念和标注样式管理器使用详解教程。尺寸标注是工程制图中的一项重要内容。利用AutoCAD2013可以设置不同的尺寸标注式,也可以为图形标注出各种尺寸。

这次CAD教程带来AutoCAD2013中文版尺寸标注概念和标注样式管理器使用详解教程。尺寸标注是工程制图中的一项重要内容。利用AutoCAD2013可以设置不同的尺寸标注式,也可以为图形标注出各种尺寸。

一、尺寸标注基本概念:

AutoCAD2013中,一个完整的尺寸一般由尺寸线(角度标注又称为尺寸弧线)、尺寸界线(即尺寸界限)、尺寸文字(即尺寸值)和尺寸箭头4部分组成,如图所示。需要说明的是:这里的“箭头”是一个广义的概念,可以用短划线、点或其他标记代替尺寸箭头。

二、标注样式

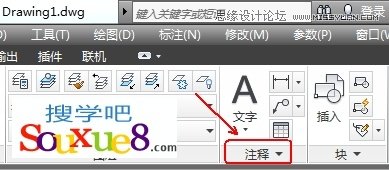

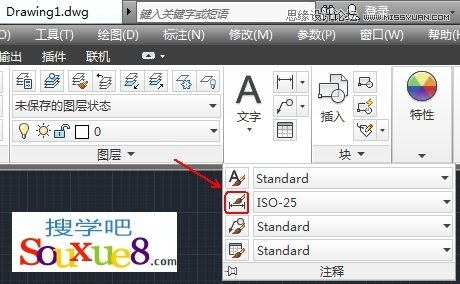

命令:【DIMSTYLE】。在AutoCAD2013工具栏中单击“注释”按钮,在弹出的列表中选择“标注样式”按钮。

AutoCAD解析尺寸标注与样式管理技巧

图01

AutoCAD解析尺寸标注与样式管理技巧

图02

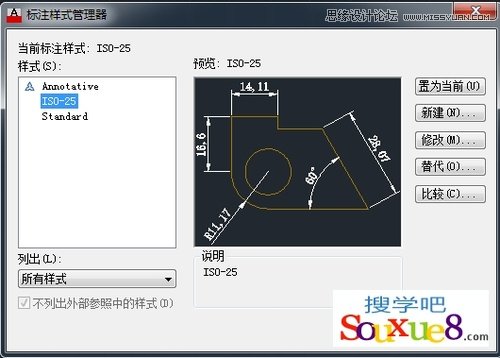

2.即可打开“标注样式管理器”对话框,如图所示。

AutoCAD解析尺寸标注与样式管理技巧

图03

(1)“样式”列表框:

AutoCAD解析尺寸标注与样式管理技巧

图04

在“样式”列表框列出已有标注样式的名称。如图所示说明当前有“ISO-25”、“Annotative”和“Standard”等样式。很显然,“Annotative”为注释性尺寸样式(因为样式名前有图标 )。

(2)“列出”下拉列表框:

AutoCAD解析尺寸标注与样式管理技巧

图05

确定要在“样式”列表框中列出哪些标注样式,可以通过下拉列表在“所有样式”和“正在使用的样式”之间选择。

(3)“预览”图像框:

AutoCAD解析尺寸标注与样式管理技巧

图06

预览在“样式”列表框中所选中的标注样式的标注效果。
