中望软件CAD发布了最新版本中望CAD2012,从以往的经验来看,中望CAD的每一个年度版本都会给人一些惊喜。试用了中望CAD2012之后发现,这一个版本无论是从功能上还是性能上都更加完善和深入,在2011版的基础上进行了卓有成效的改进和性能优化工作,并新增了多项

中望软件CAD发布了最新版本中望CAD2012,从以往的经验来看,中望CAD的每一个年度版本都会给人一些惊喜。试用了中望CAD2012之后发现,这一个版本无论是从功能上还是性能上都更加完善和深入,在2011版的基础上进行了卓有成效的改进和性能优化工作,并新增了多项满足行业需求的独特功能。下面就与大家做一个简单的分享。

中望CAD2012新增了图库管理、绘图功能等非常实用的新功能,在功能和性能上也都有比较大的提升,接下来我就与大家一一介绍一下:

图库功能

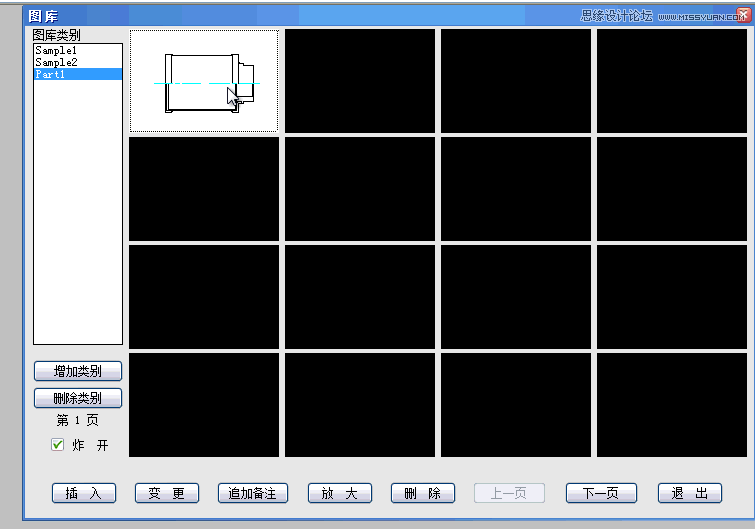

l 综合众多行业的基本图块管理需求,中望CAD2012新增了一项“图库”管理功能(图一):

- 图库分类可视化管理

- 图块增加\删减

- 图块调用

- 图块放大预览

CAD经验分享之中望CAD2012抢先看

(图一)

新增绘图功能

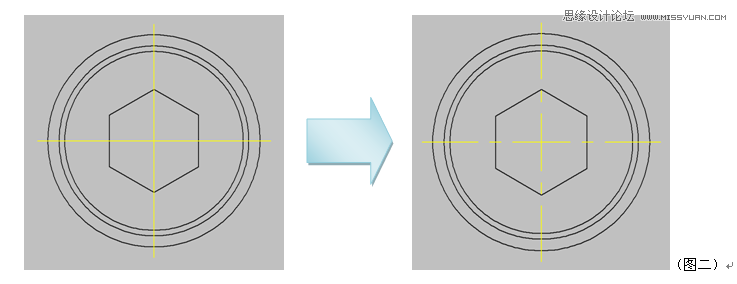

l 自动调整线型比例:能够根据当前视图状态自动调整虚线线型比例,使得线型清晰可辨,更可以在适当的比例范围内进行调整(图二)。

CAD经验分享之中望CAD2012抢先看

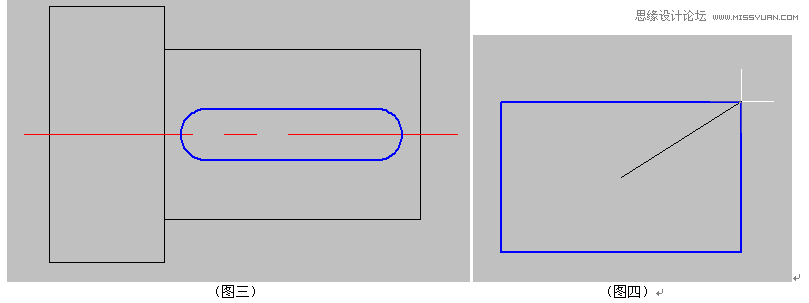

l 绘制槽形:通过指定两个圆心点及圆角半径快速绘制出槽形图形(图三)。



CAD经验分享之中望CAD2012抢先看

l 定中心点绘矩形:指定矩形的中心点及到顶角的距离绘制矩形(图四)。

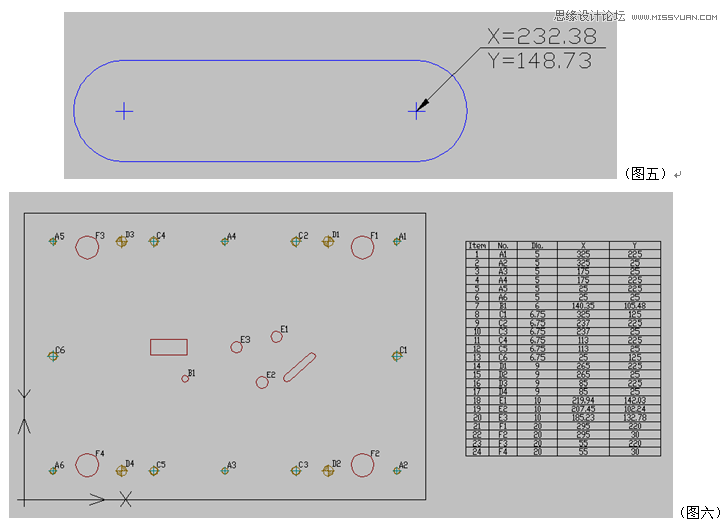

l 引线标注X,Y坐标:可以标注出同时具有X、Y坐标的引线标注(图五)。

l 圆坐标列表:在所选择的区域内智能筛选出圆对象,实现根据圆半径定义名称分类,并生成对应直径及坐标的数据列表(图六)。

CAD经验分享之中望CAD2012抢先看

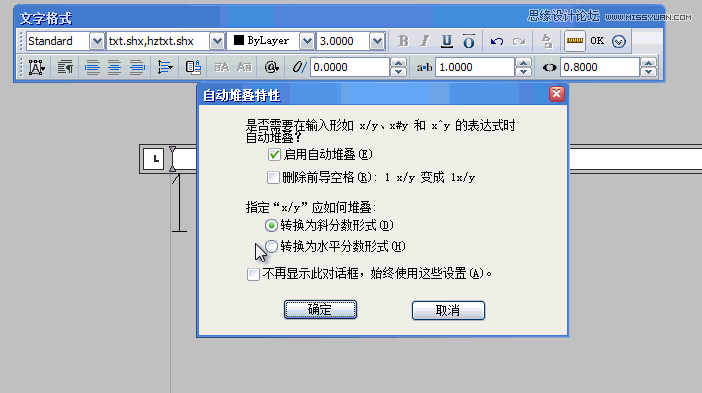

多行文字自动堆叠:当输入形如1/3、1#3或1^3的数字文本时,可以自动设置分数线样式和删除空格等堆叠特性(图七)。

CAD经验分享之中望CAD2012抢先看

(图七)

功能及性能改进

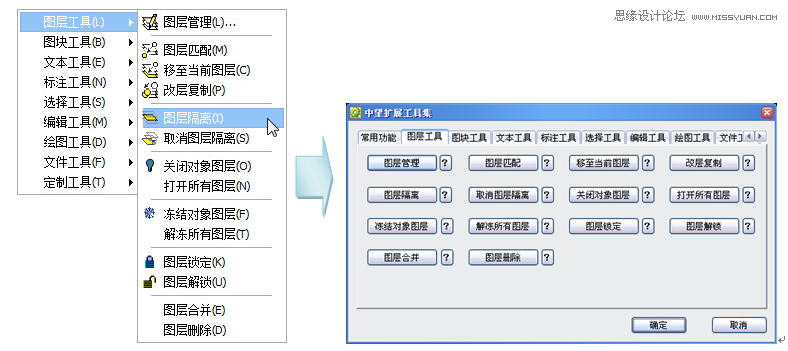

l 扩展工具集:ET扩展工具由原先的菜单形式变更为对话框形式,可以针对每一项功能查看其使用说明(图八)。

CAD经验分享之中望CAD2012抢先看

(图八)

l 提升复制、粘贴、镜像、offset、属性匹配、拉伸、旋转缩放等操作时的大数据量批处理能力。

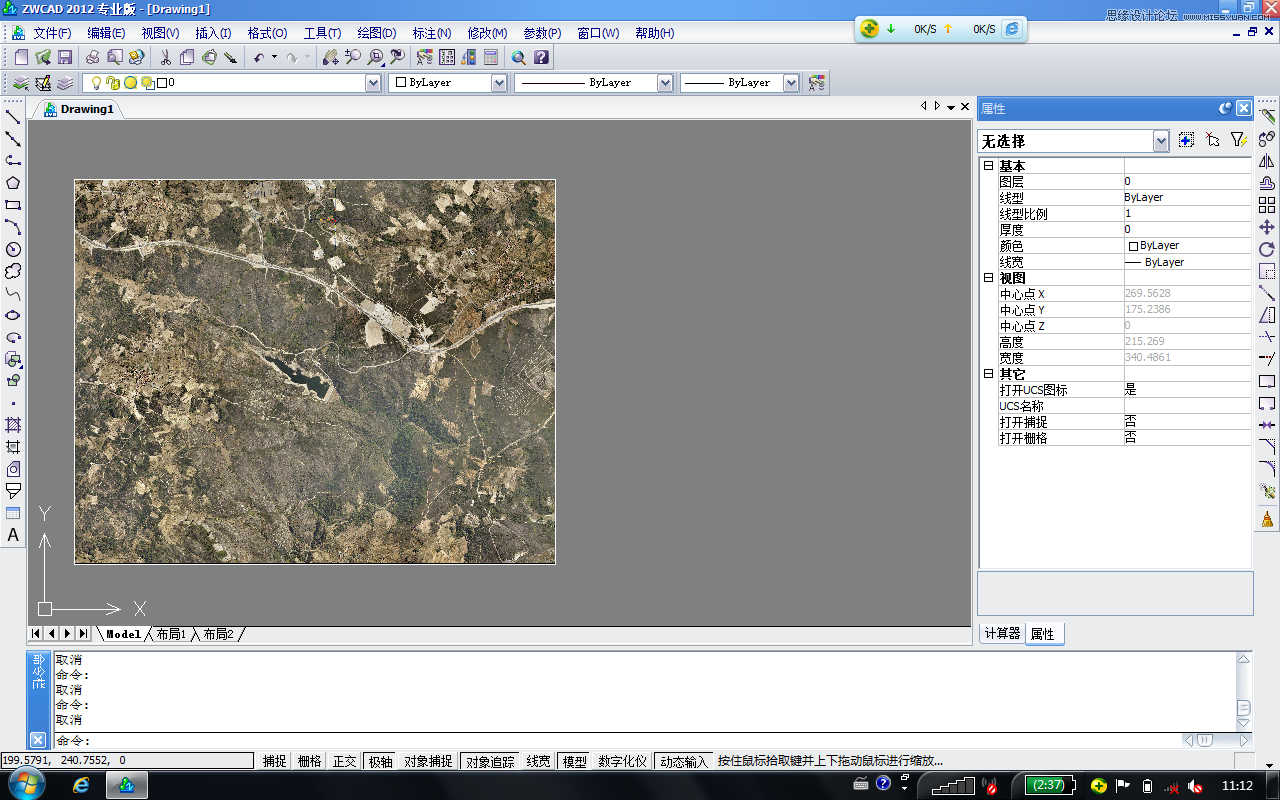

l 新增支持插入ECW格式图片(图九)。

CAD经验分享之中望CAD2012抢先看

(图九)



l 提升图块的编辑操作灵活性,能够对块中图元进行剪切或者以块中图元作为延伸和剪切边界。

l 参数化:修正参数化约束关联在copy、mirror操作后的异常状况。

完善中望CAD独有的sxf输出功能,增强了对异常图纸的
