AutoCAD建模教程:实例讲解螺旋体的制作

文章来源于 中国教程网论坛,感谢作者 newdhj 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2009-11-03
本例为AutoCAD三维建模系列教程,在本教程中我们来学习制作一个漂亮的陶罐,主要学习如何运用扫掠命令定位路径的三维点位来制作螺旋体。

本例为AutoCAD三维建模系列教程,在本教程中我们来学习制作一个漂亮的陶罐,主要学习如何运用扫掠命令定位路径的三维点位来制作螺旋体,希望能给朋友们带来帮助~~

我们知道在运用扫掠制作一个图形时的关键是路径,当然在扫掠一个螺旋体时的关键也就是螺旋线。
下面介绍一个通用的制作方法。是如何定位路径的三维点位的。这只是一种方法,可以举一反三作出看似难以用ACAD作出的不同图形。

先来看几例效果:

AutoCAD建模教程:实例讲解螺旋体的制作

AutoCAD建模教程:实例讲解螺旋体的制作

AutoCAD建模教程:实例讲解螺旋体的制作

就从这陶罐说起吧

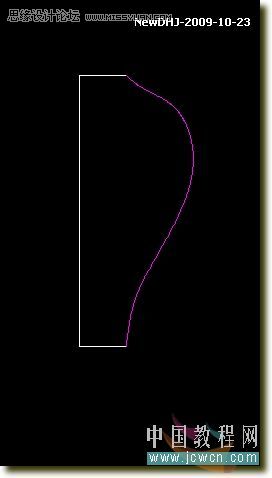

1、画三条直线和一条样条曲线,画出物体的半剖面。

AutoCAD建模教程:实例讲解螺旋体的制作

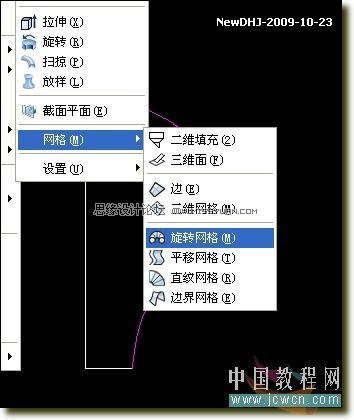

2、用旋转网格命令
命令: SURFTAB1
输入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
输入 SURFTAB2 的新值 <6>: 18

AutoCAD建模教程:实例讲解螺旋体的制作

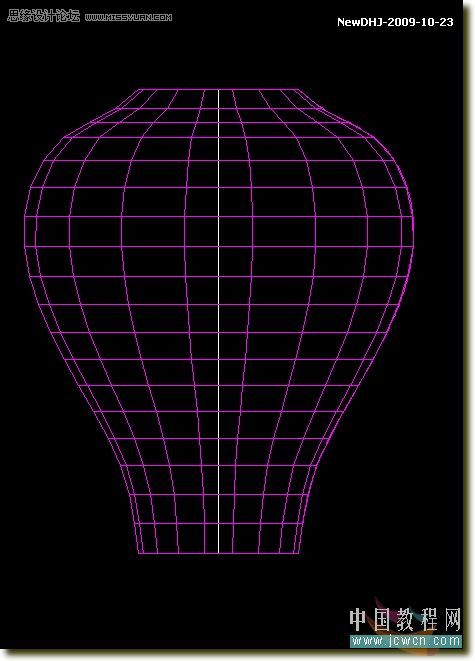

3、旋转成三维网格

AutoCAD建模教程:实例讲解螺旋体的制作

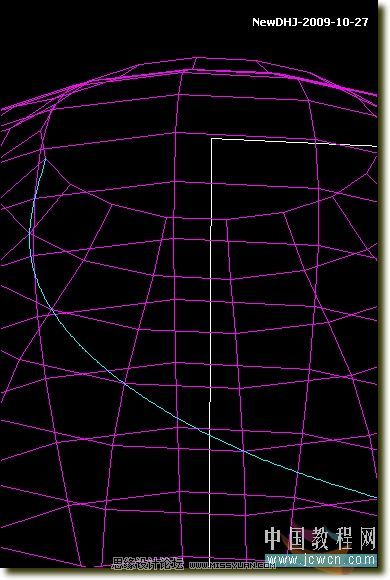

4、用样条曲线捕捉网格的对角作出螺旋线

AutoCAD建模教程:实例讲解螺旋体的制作

AutoCAD建模教程:实例讲解螺旋体的制作
