AutoCAD中自定义线型的小技巧

文章来源于 中国教程网,感谢作者 萧云风 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2011-09-13
有人提问说AutoCAD中如何自定义线型,自己操作了许久都不太顺,后来想到即然CAD有自带线型,一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。

有人提问说AutoCAD中如何自定义线型,自己操作了许久都不太顺,后来想到即然CAD有自带线型,一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。

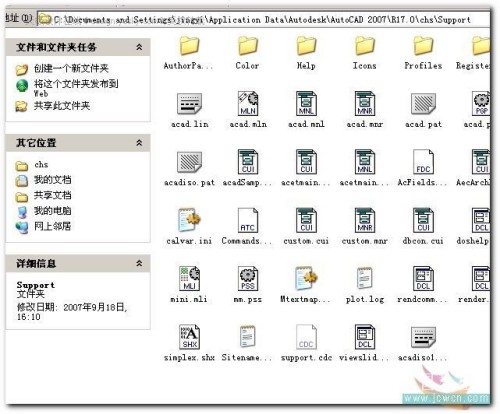

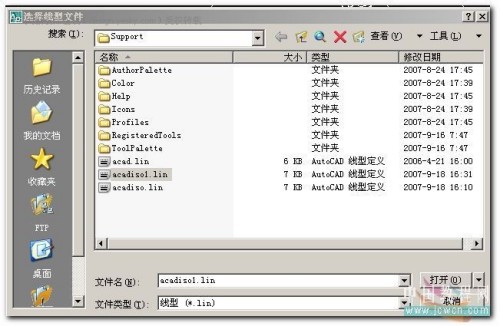

如下图,找到以下路径

AutoCAD中自定义线型的小技巧

图1

再找到acadiaso.lin这个文件,双击打开。

AutoCAD中自定义线型的小技巧

图2

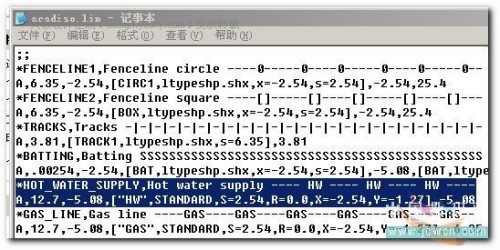

打开文件后,找到和你录求最相近的线型,我以求助问题贴为例,他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下

AutoCAD中自定义线型的小技巧

图3

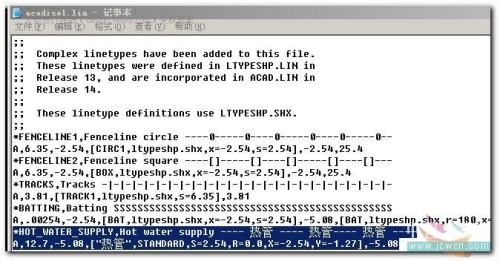

把中间的"HW"两字改成"热管",注意,第二行中的HW也要改成"热管",第一行是线型的简单描述.

如下图

AutoCAD中自定义线型的小技巧

图4

改完后,可另存为,记住文件名!

AutoCAD中自定义线型的小技巧

图5

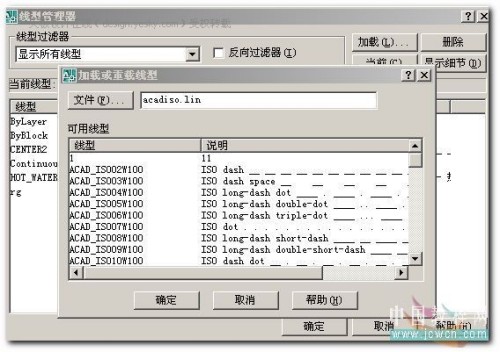

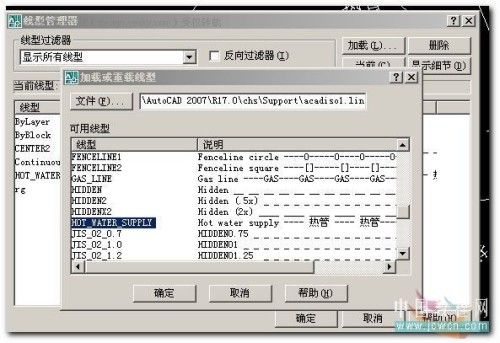

回到CAD界面,打开线型界面管理器/加载/文件/找到刚才那个LIN文件名。

AutoCAD中自定义线型的小技巧

图6

AutoCAD中自定义线型的小技巧

图7

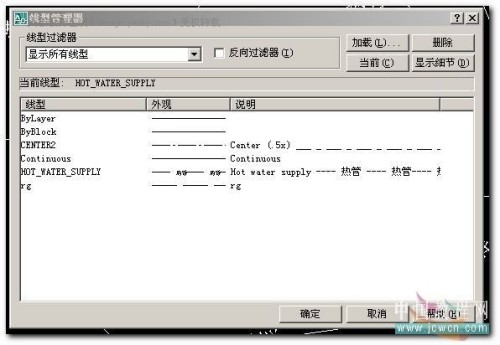

确定后,回到界面,现在看见了没?

AutoCAD中自定义线型的小技巧

图8

AutoCAD中自定义线型的小技巧

图9

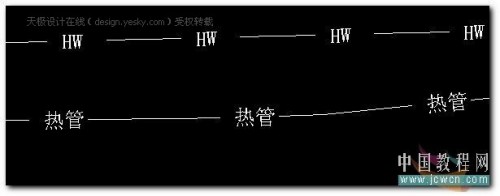

绘制出的效果

AutoCAD中自定义线型的小技巧

图10

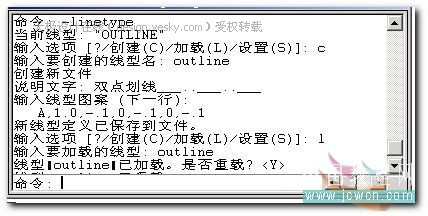

在命令行也可实现自定义型,但有点麻烦

如图

AutoCAD中自定义线型的小技巧

图11
