本例为AutoCAD三维建模系列教程,在本CAD三维建模教程中我们将学习在实体上做通底抽壳,追踪定位角点续画长方体,利用UCS原点定位角点画长方体,希望能给对AutoCAD三维制作感兴趣的朋友带来帮助。

本例为AutoCAD三维建模系列教程,在本CAD三维建模教程中我们将学习在实体上做通底抽壳,追踪定位角点续画长方体,利用UCS原点定位角点画长方体,希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~

【AutoCAD三维建模12 】—抽壳、追踪定位、几种UCS应用

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

本题主要是介绍:

1、在实体上做通底抽壳。

2、追踪定位角点续画长方体。

3、利用UCS原点定位角点画长方体。

下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的Flash动画演示:

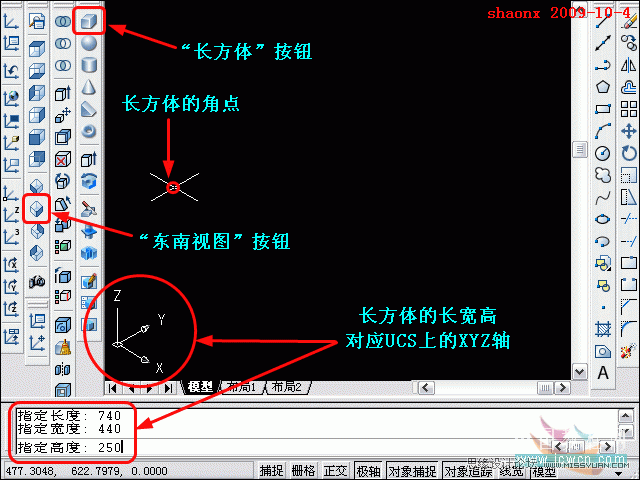

1、打开CAD,点击“东南视图”按钮。进入到东南视图界面。

选择点击“长方体”按钮,画一长方体,在界面里指定长方体的角点,根据UCS坐标中XYZ轴的方向,依次输入要画的

长方体的长宽高,如下图。

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

2、画好的长方体如下图,注意长方体角点与长宽高的位置。

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

3、接下来,对三维实体做抽壳操作。

点击“抽壳”按钮,选择三维实体。

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

4、本教程是第一次讲解“抽壳”命令,因此,介绍的稍微详细点。

执行抽壳命令,选择实体后,接下来的操作,就是要选择从那个面抽壳,本题是练习上下两个面抽壳,所以,稍微有点难度。

先点击上面这个面,此面在可视范围,容易操作,只要在上面这个面的范围内任点击一下即可(不要点到其他线条)。

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用

5、下面这几步是本题的关键,也是难点,大家要仔细操作。

由于下面这个面在不可视范围,因此,我们先点击选择相关的两条边,如下图。

AutoCAD教程:抽壳,追踪定位,几种UCS命令的应用
