AutoCAD教程：抽壳,追踪定位,几种UCS命令的应用(4)

21、点击“长方体”按钮，继续画长方体。

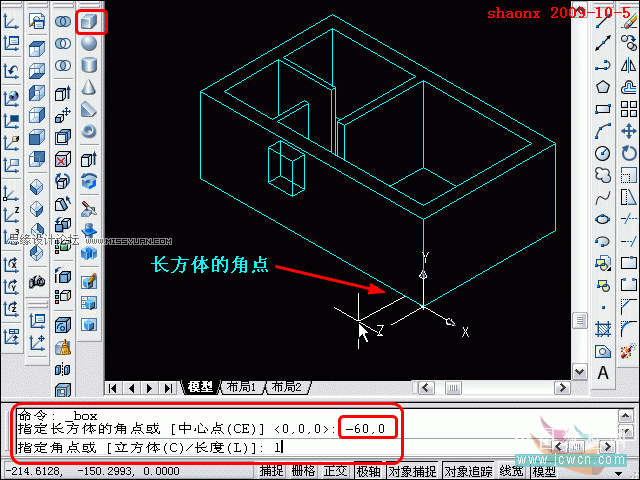

如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。

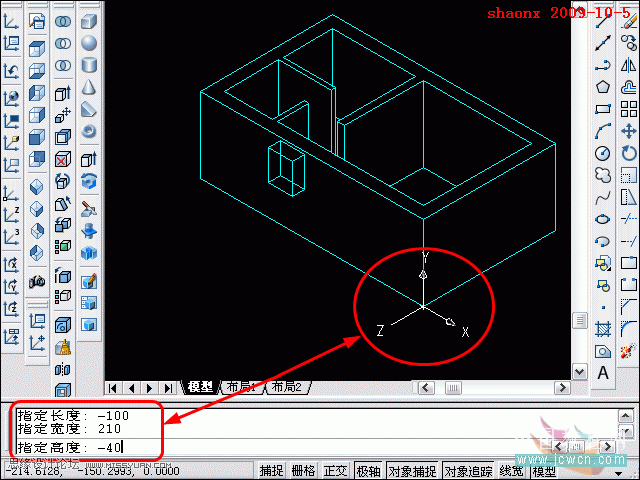

22、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

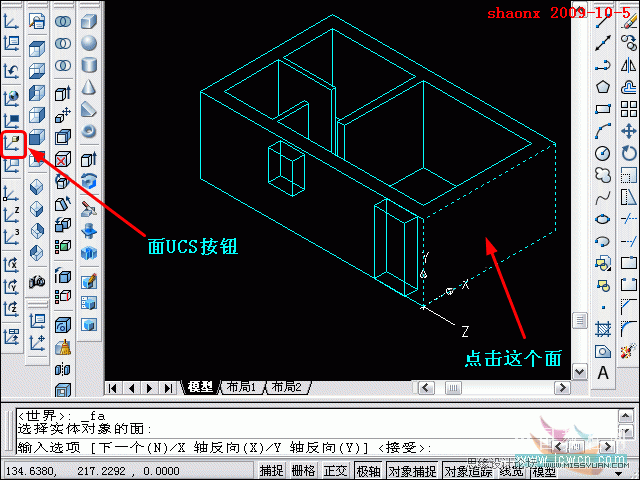

23、第二个长方体画好后，再转一下UCS，点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。

24、点击“长方体”按钮，继续画长方体。

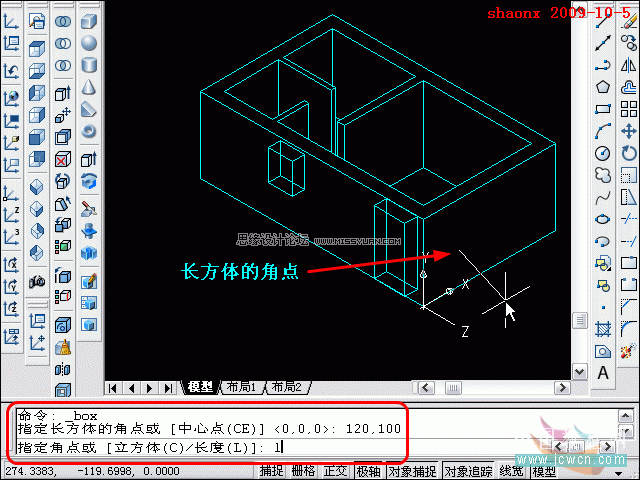

如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。

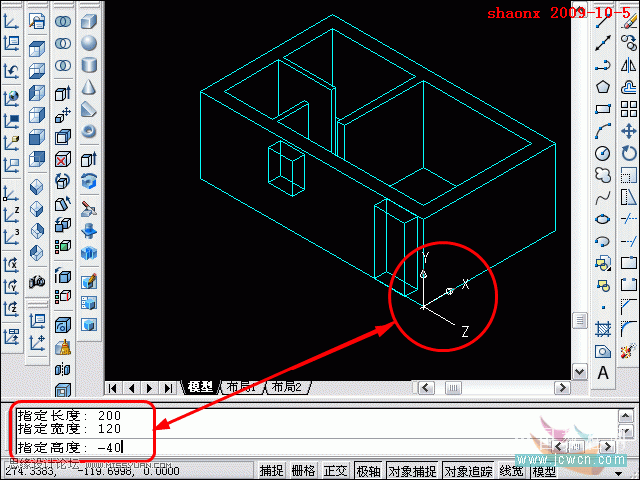

25、还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

26、代表门、窗的三个长方体画好后，接着，做差集。

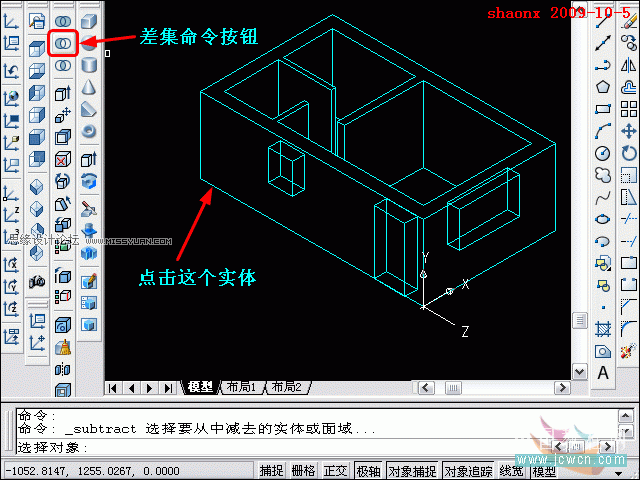

点击“差集”按钮，要从中减去的实体选择墙体。

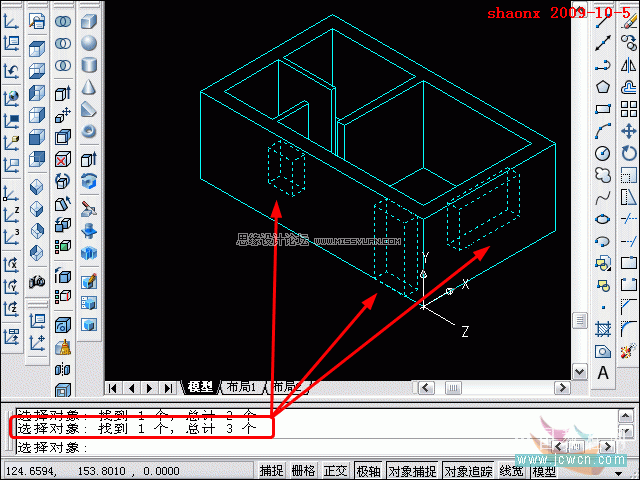

27、再选择需要减去的三个实体，见下图。

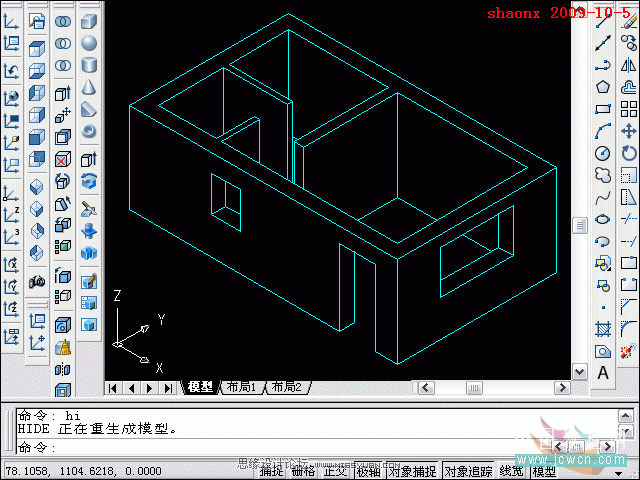

28、完成后，输入“hi”，看一下如下的消隐图。

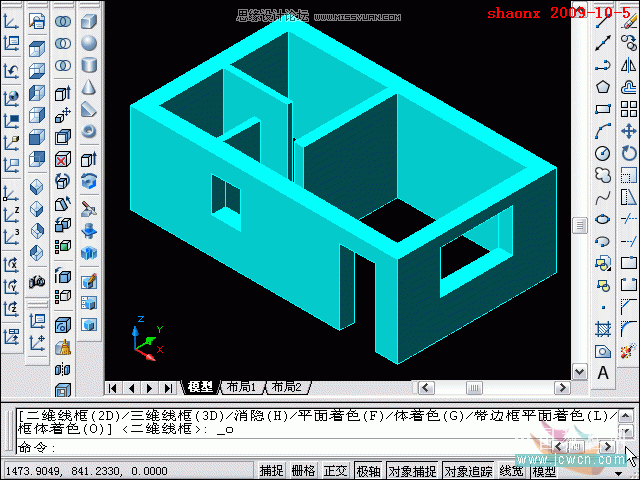

29、最后，用“着色”命令，使整个实体为着色体。
