AutoCAD教程：将三维实体转为三视图

　　三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。

　　而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。

　　那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。下面我就详细介绍这样的操作——三维实体转三视图。在转换的过程中，要用到2 个命令……“设置视图(solview)”、“设置图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。

下面是“三维实体转三视图”的详细图解：

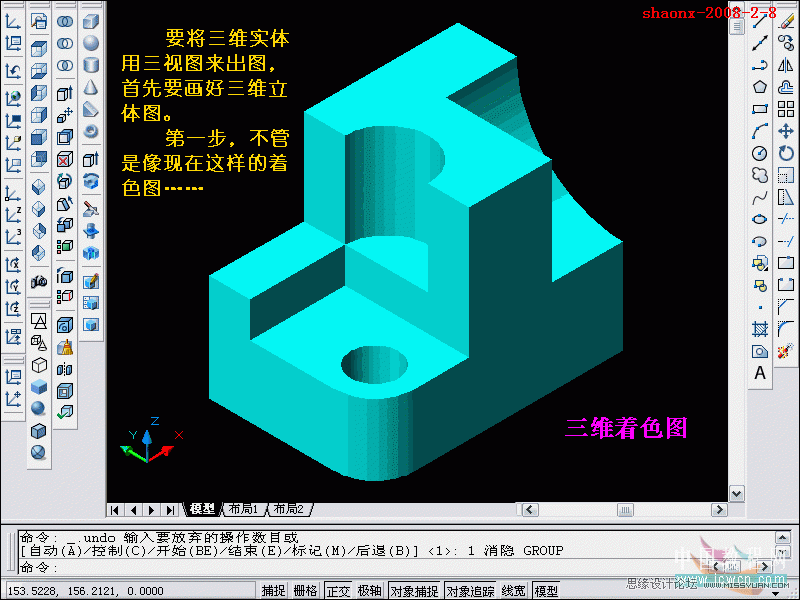

1.要将二维实体用三视图来出图，首先要画好二维立体图。
第一步，不管是像现在这样的着色图……

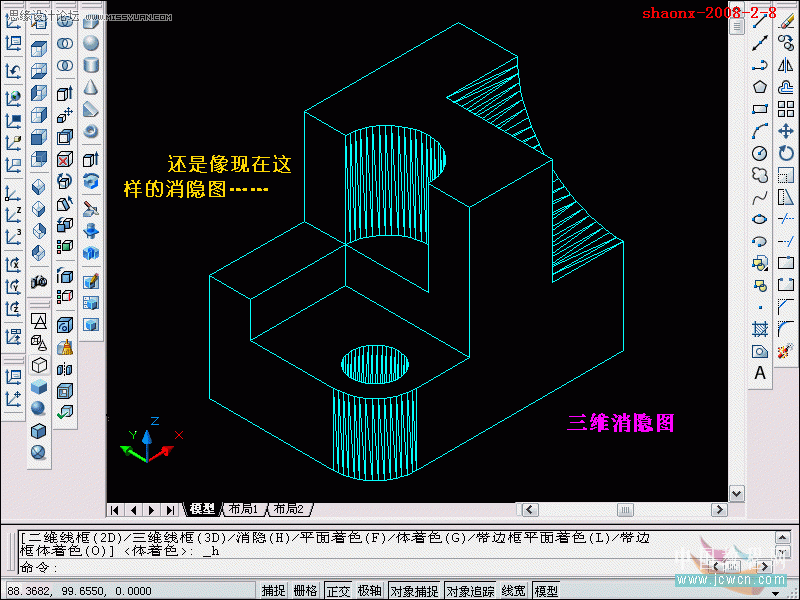

2.还是像现在这样的消隐图……

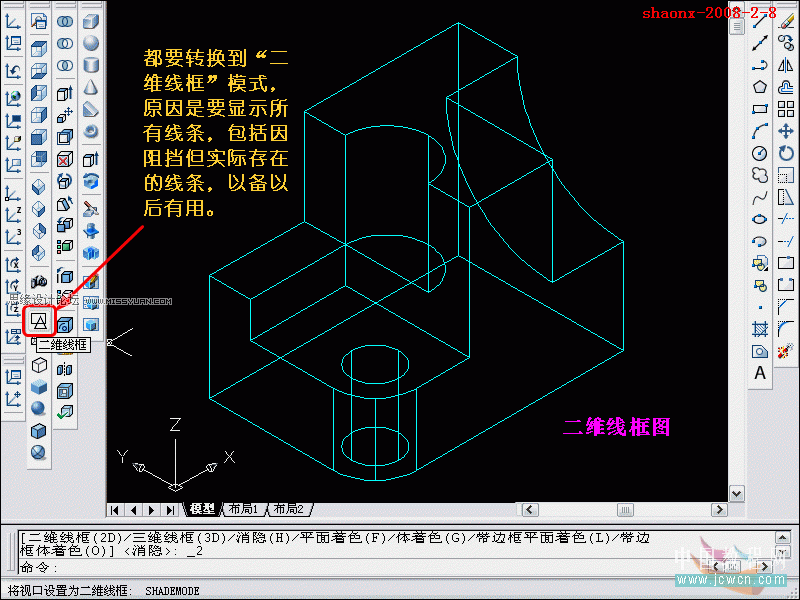

3.都要转换到“二维线框”模式，原因是要显示所有线条，包括因阻挡但实际存在的线条，以备以后有用。

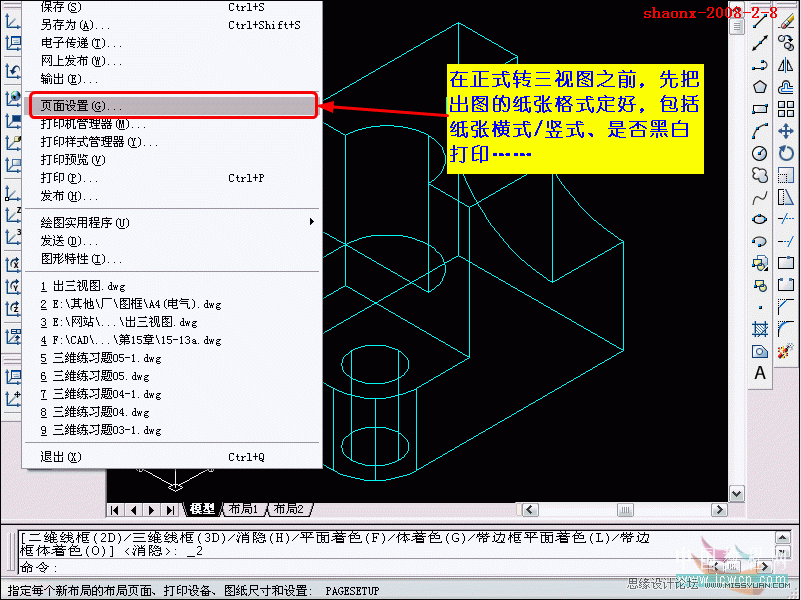

4.在正式转三视图之前，先把出图的纸张格式定好，包括纸张横式/竖式，是否黑白打印……

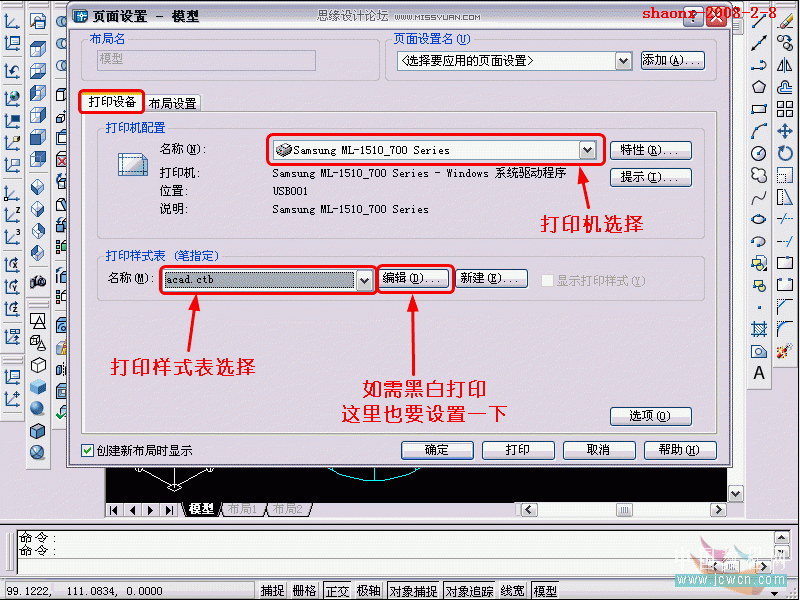

5.打印设备设置

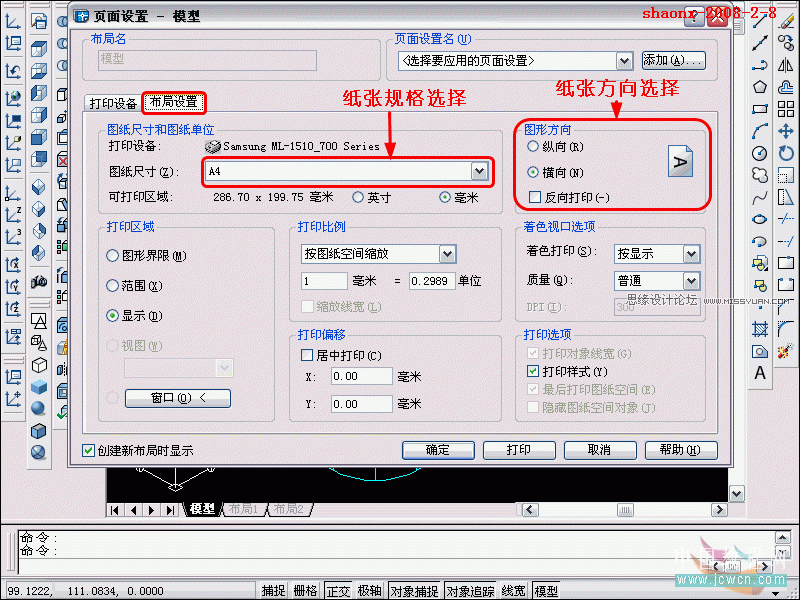

6.打印布局设置

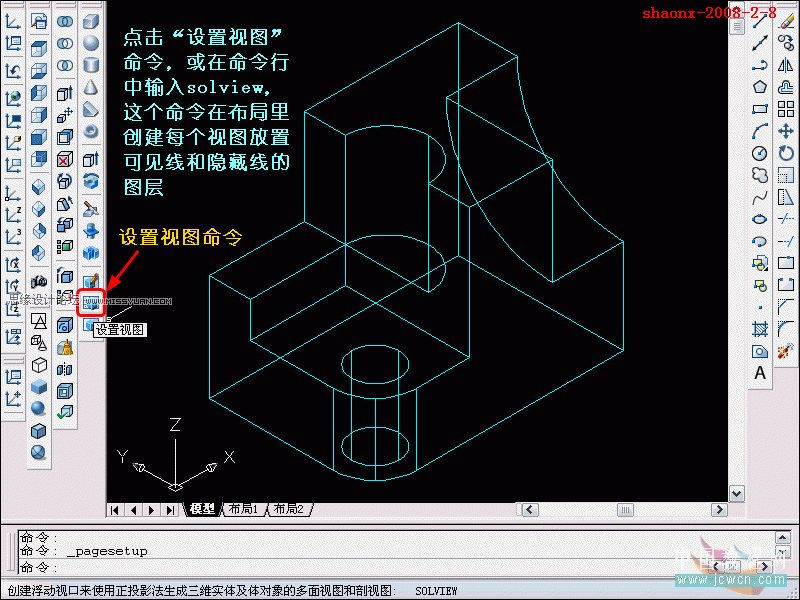

7.点击“设置视图”命令，或在命令行中输入solview,这个命令在布局里创建每个视图放置可见线和隐藏经线的图层（设置视图命令）

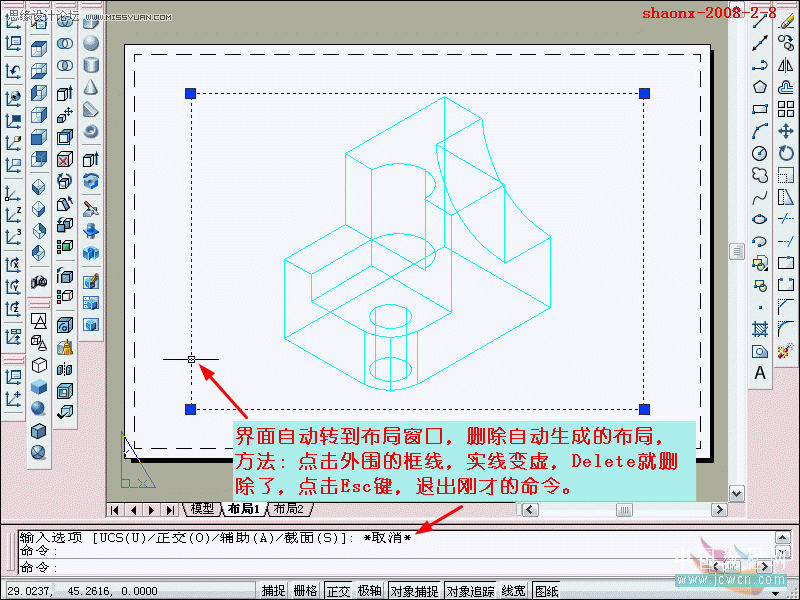

8.界面自动转到而已窗口，删除自动生成的布局。方法：点击外围的框线，实线变虚，Delete就删除了，点击Esc键，退出刚才的命令。

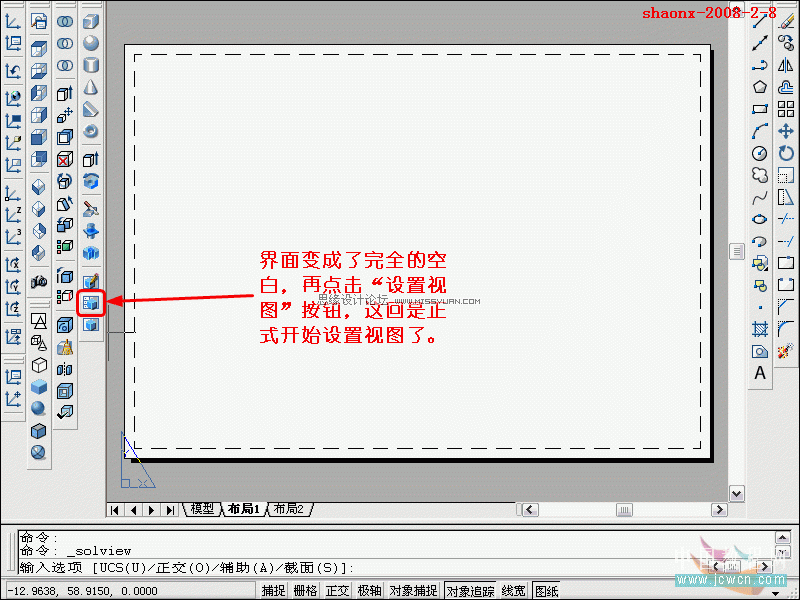

9.界面变成了完全的空白，再点击“设置视图”按钮，这回是正式开始设置视图了。

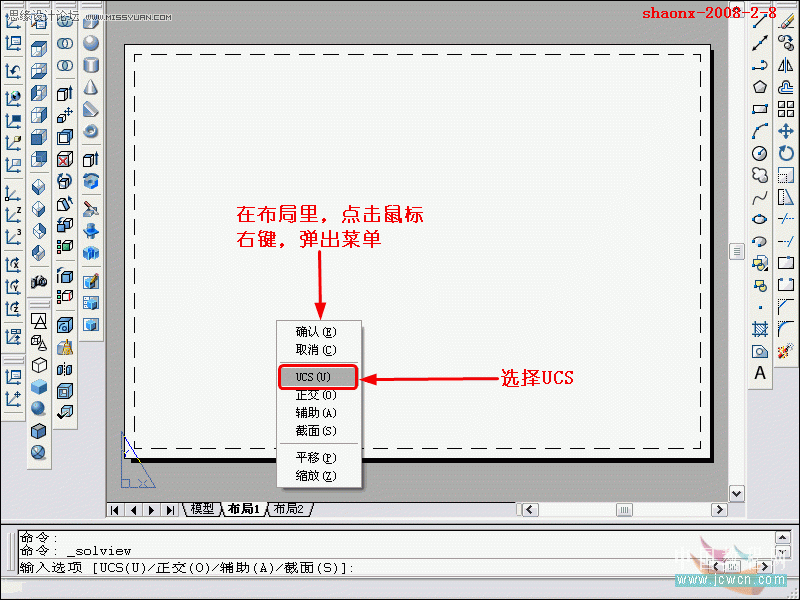

10.在布局里，点击鼠标右键，弹出菜单。选择UCS
