AutoCAD教程：将三维实体转为三视图(5)

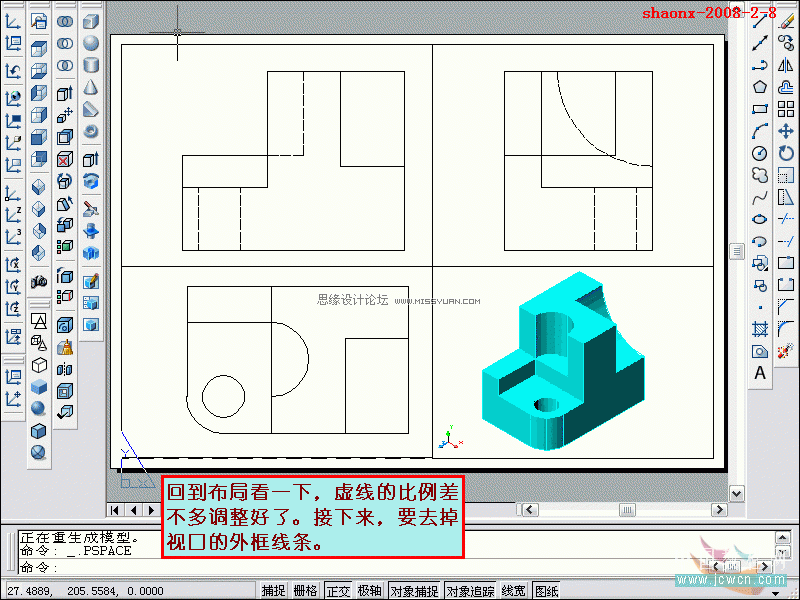

41.回到布局看一下，虚线的比例差不多调整好了，接下来，要去掉视口的外框线条。

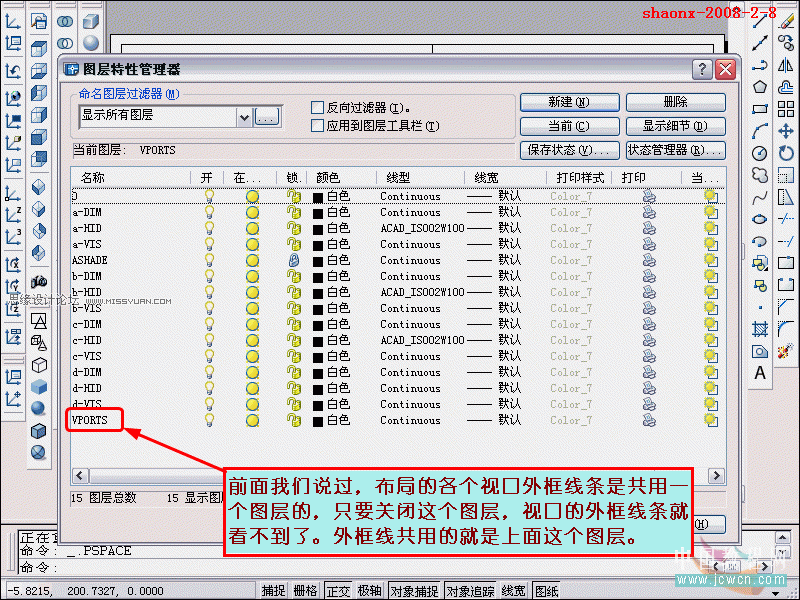

42.前面我们说过 ，布局的各个视口外框线条是共用一个图层的，只要关闭这个图层，视口的外框线条就看不到了。外框线共用的就是上面这个图层。

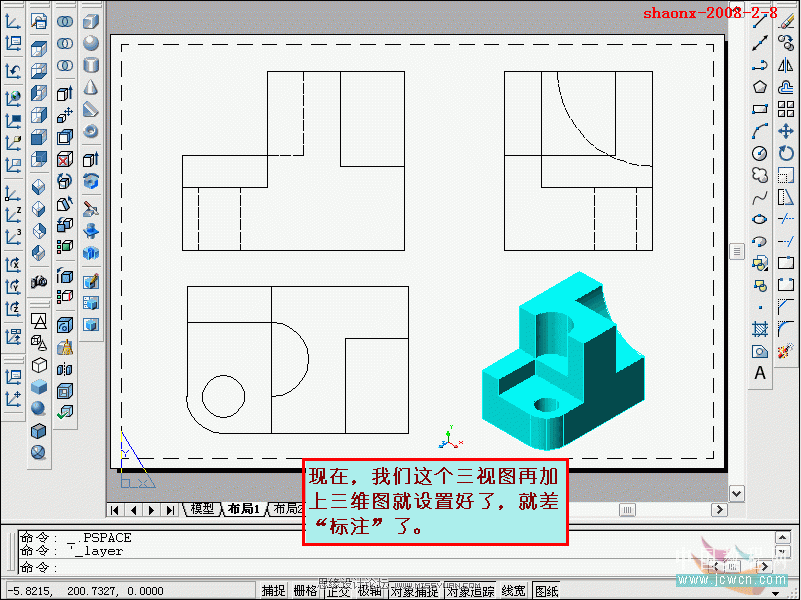

43.现在，我们这个三视图再加上三维图就设置好了，就差“标注”了。

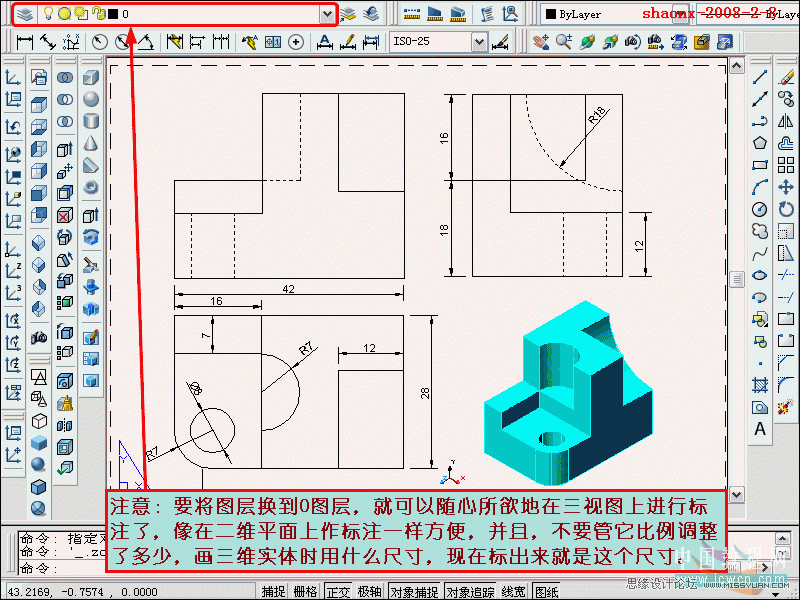

44.注意：要将图层换到0图层，就可以随心所欲地在三视图上进行标注了，像在一维平面上作标注一样方便，并且，不要管它比例调整了多少，画三维实体时用什么尺寸，现在标出来就是这个尺寸。

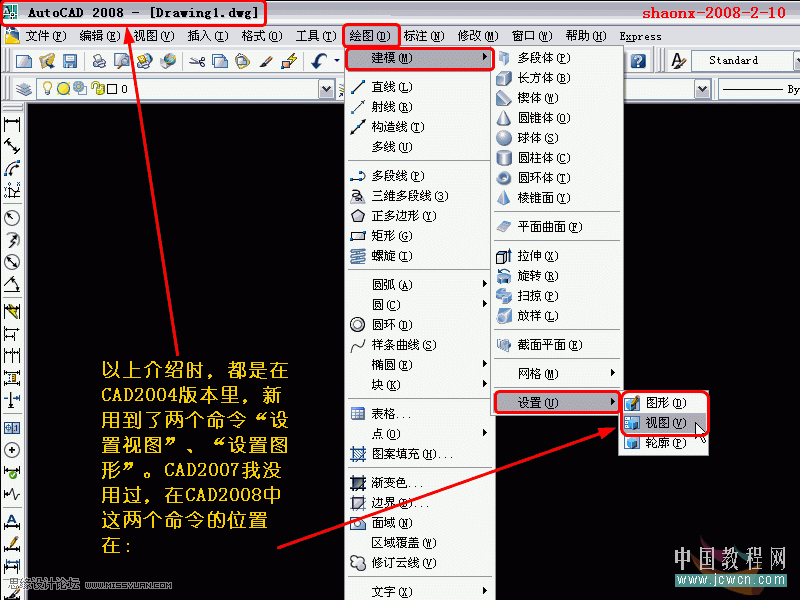

45.以上介绍时，都是在CAD2004版本里，新用到了两个命令“设置视图”、“设置图形”。CDA2007我没用过，在CAD2008中，这两个命令的位置在 绘图-建模-设置-视图
