CAD三维绘图教程:用中望3D绘制修正液教程

文章来源于 PConline,感谢作者 佚名 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2011-04-20
今天我们就和大家分享一下中望3D的实体造型,看看怎样用中望3D来绘制一个修正液。

1、单击【新建】按钮,新建一个零件文件。

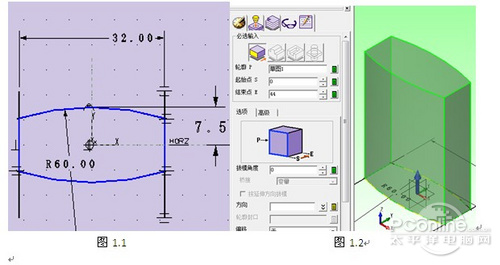

2、绘图区域单击鼠标右键,选择“插入草图”,出现【草图】属性管理器,选择XY平面后点击确定,进入草图绘制,绘制草图如1.1所示。点击退出草图。单击【拉伸】按纽,如图1.2所示单击确认拉伸操作。

CAD三维绘图教程:用中望3D绘制修正液教程

配图

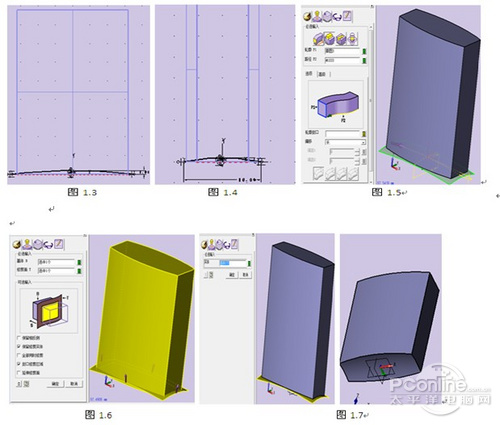

3、绘图区域单击鼠标右键,选择“插入草图”,出现【草图】属性管理器,分别选择XZ、YZ平面后点击确定,进入草图绘制,绘制一条弧线如图1.3、1.4所示。单击【造型】下面的【标准扫掠】按纽,如图1.5所示,单击确认结束命令。

CAD三维绘图教程:用中望3D绘制修正液教程

配图

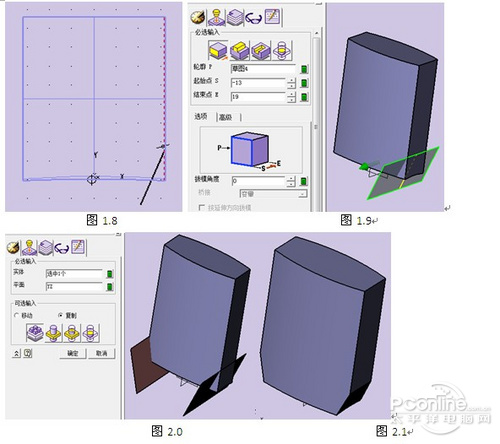

5、绘图区域单击鼠标右键,选择“插入草图”,出现【草图】属性管理器,选择XZ平面后点击确定,进入草图绘制,绘制草图如1.8所示。单击【造型】下面的【拉伸】按纽,如图1.9所示。

CAD三维绘图教程:用中望3D绘制修正液教程

配图

6、单击【工具】工具栏下的【镜像】按纽,如图2.0所示,单击确认结束命令。单击【造型】工具栏下的【修剪实体】按纽,得到如图2.1所示。

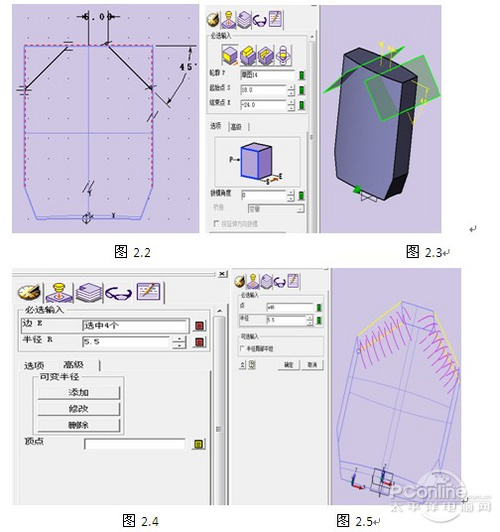

7、绘图区域单击鼠标右键,选择“插入草图”,出现【草图】属性管理器,选择XZ平面后点击确定,进入草图绘制,绘制草图,如图2.2所示。单击【造型】下面的【拉伸】按纽,如图2.3所示。单击【造型】工具栏下的【修剪实体】按纽,同上操作。

CAD三维绘图教程:用中望3D绘制修正液教程

配图

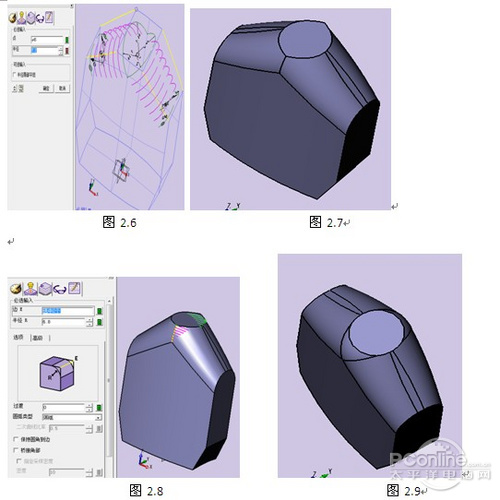

8、单击【造型】工具栏下的【圆角】按纽,出现【圆角】属性管理器,选择“高级”标签,点击“添加” 如图2.4,编辑可变半径分别R5.5、R7.2 如图2.5 图2.6,单击确认结束命令如图2.7。

CAD三维绘图教程:用中望3D绘制修正液教程

配图

9、单击【造型】工具栏下的【圆角】按纽,对瓶身正反面进行倒角操作,如图2.8所示。单击确认结束命令如图2.9。

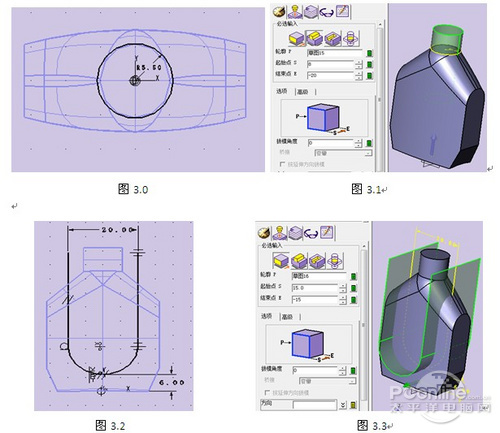

10、绘图区域单击鼠标右键,选择“插入草图”,出现【草图】属性管理器,选择XY平面后点击确定,进入草图绘制,绘制草图,如图3.0所示。单击【造型】下面的【拉伸】按纽,如图3.1,单击确认结束命令。

CAD三维绘图教程:用中望3D绘制修正液教程

配图
