AutoCAD教程：抽壳,追踪定位,几种UCS命令的应用(2)

6、点击两条边后，选中了下面的面，但同时，也选中了两个侧面的面。

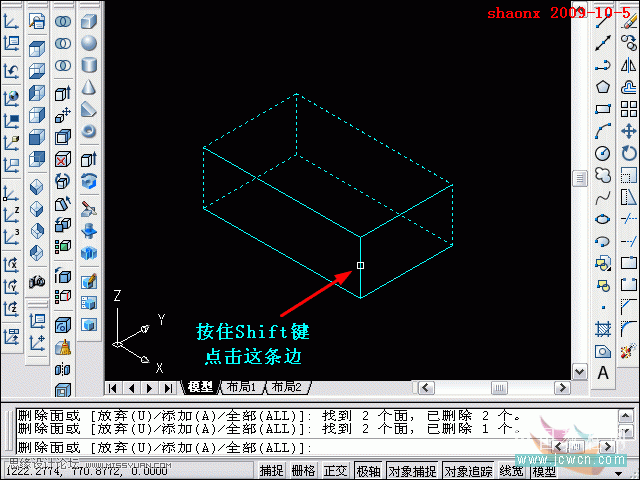

要去除误选的两个侧面，只需按住Shift键，点击一下两侧面的中间线段即可。

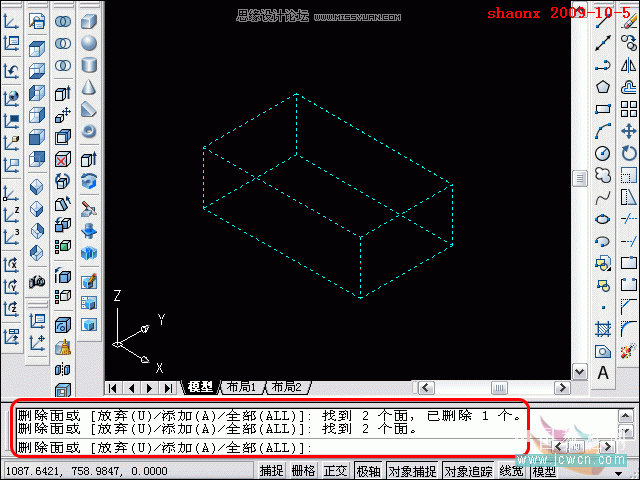

7、通过以上的操作，就顺利地选择了上下两个面。

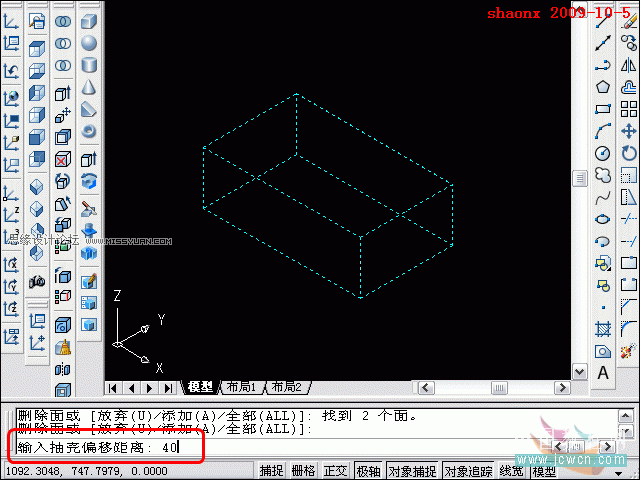

8、抽壳的删除面选择好以后，就输入要抽壳的距离，并回车确认。

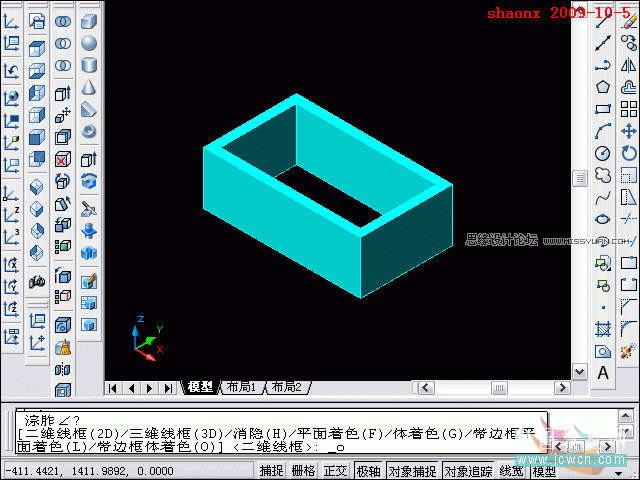

9、下图为完成抽壳的着色图形。

10、下面要画里面的三堵墙(三个长方体)。

我们用“追踪点”的方法，来确定画长方体时的角点(也就是画长方体时的起点位置)，方法如下：

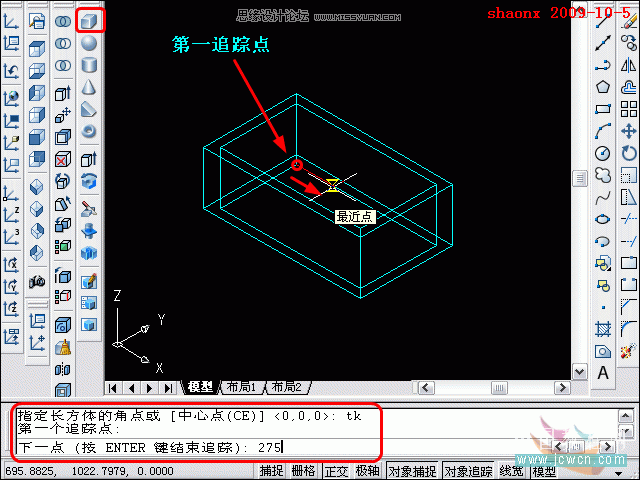

点击“长方体”按钮后，要求指定长方体的角点时，输入“tk”，回车后，点击如下图中的第一追踪点，打开“捕

捉”与“正交”，鼠标往X轴方向(见下图)移动，注意，不要点击。输入距离275后，回车。

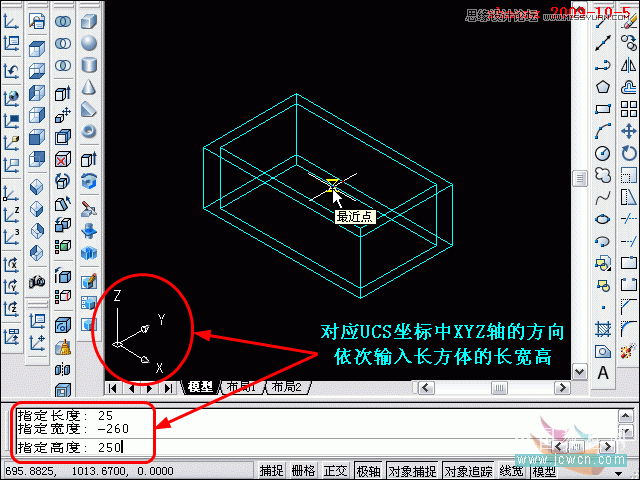

11、长方体的角点确定后，选择画长方体，输入“L”，对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

12、第一堵墙画好了，见下图。

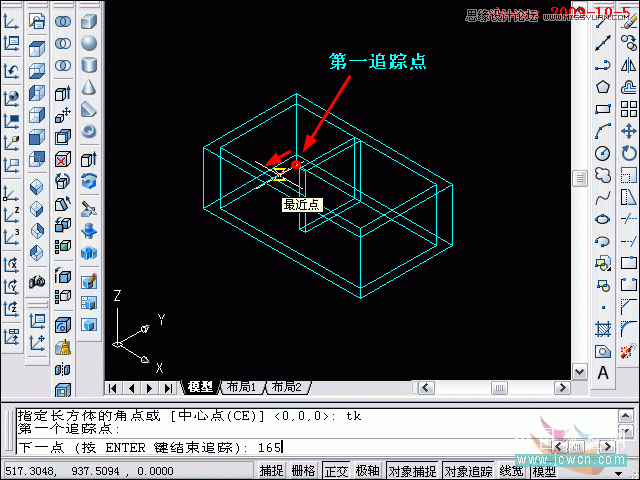

接着画第二堵墙，确定长方体的角点的方法和刚才的一样，只是这次是沿着Y轴方向，距离为165。
