AutoCAD教程：追踪、拉升、两面抽壳工具解析(3)

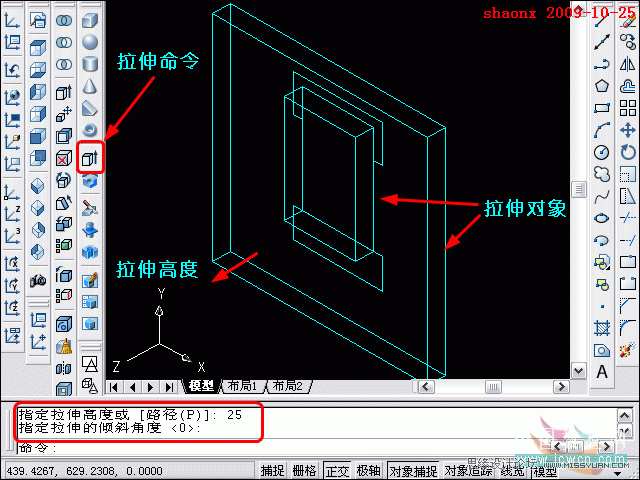

9、用拉伸命令，对中间部分、外围的大矩形进行拉伸，拉升高度为25，没有倾斜度。

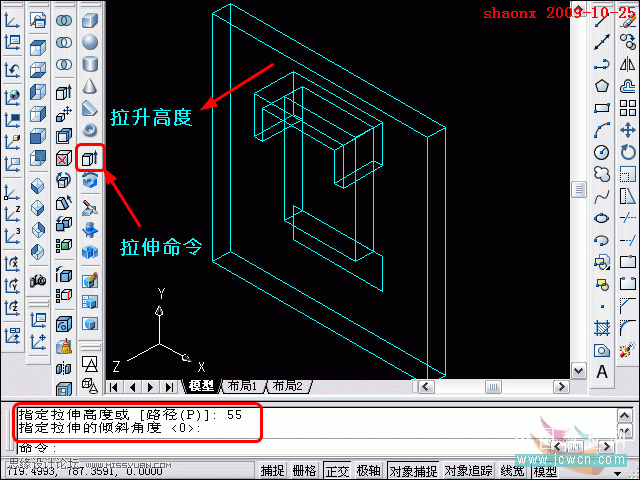

10、再对中间的上半部分进行拉伸，拉升高度为55（大实体的拉升高度 + 本身需要拉伸的高度），同样，没有倾斜度。

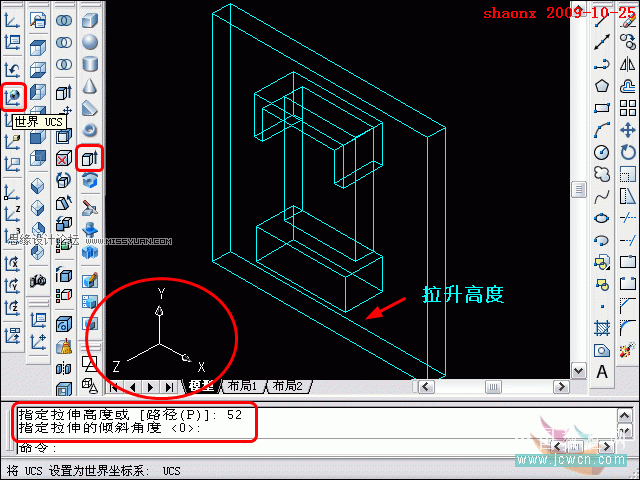

11、接下来，对中间的下半部分进行拉伸，拉升高度为52，这是其本身要求拉伸的高度，不包括大实体的拉伸高度，因等会要对其进行抽壳。同样，还是没有倾斜度。

拉伸操作完成后，要对其进行实体移动，大家看一下UCS的坐标，底面现在是XY平面，要移动的方向又是Z轴方向，因此，要转换一下。

选择点击一下“世界UCS”按钮。

12、下图的UCS坐标，就是转换完成后的UCS坐标。

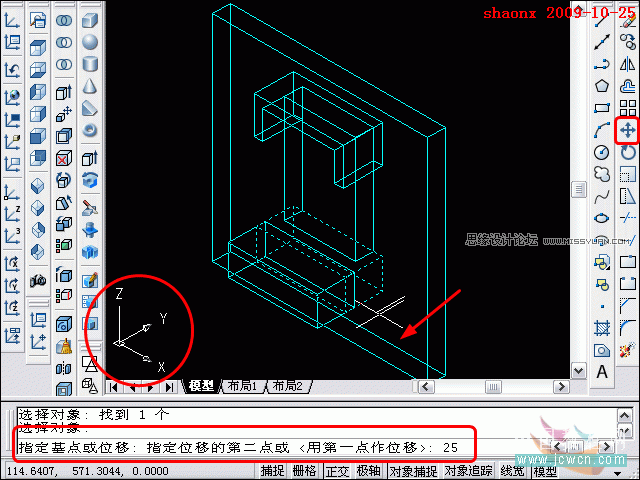

点击“移动”命令按钮，将中间下半部分的实体按图示方向作移动，距离为25（即大实体的拉升高度）。

13、接着，输入“hi”，使图形消隐。

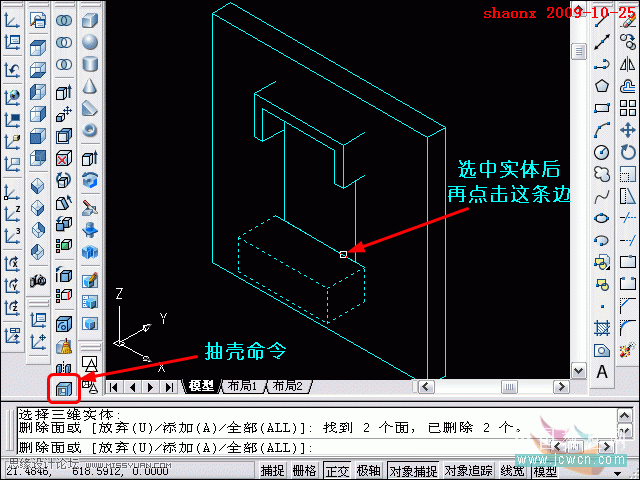

点击“抽壳”命令按钮，选中要进行抽壳的实体，待其呈虚线状（即被选中）后，再选择要抽壳的面时，如下图所示，点击一条边，此时，这条边变为实线，即被选中，这样，此条边的两边的面，就被同时选中。当命令行提示再选择面时，直接回车确认。
