AutoCAD2013填充工具实例详解

这次CAD教程带来AutoCAD2013中文版使用编辑图案填充工具更改图案填充详解。AutoCAD2013“编辑图案填充”工具主要用于修改现有的图案填充对象，例如修改现有图案填充的图案、比例和角度等。

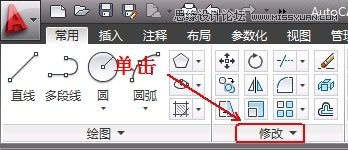

1.在AutoCAD2013命令行中输入【HATCHEDIT】并按空格键执行命令;或在AutoCAD2013常用工具栏中单击选择“修改”按钮，从打开的下拉列表中选择 “编辑图案填充”按钮。

图01

图02

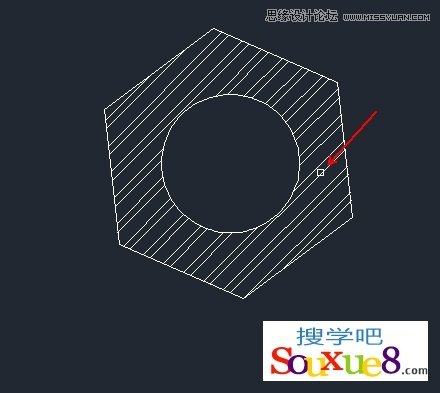

2.在AutoCAD2013绘图窗口中单击选择已有的图案填充对象，如图所示。

图03

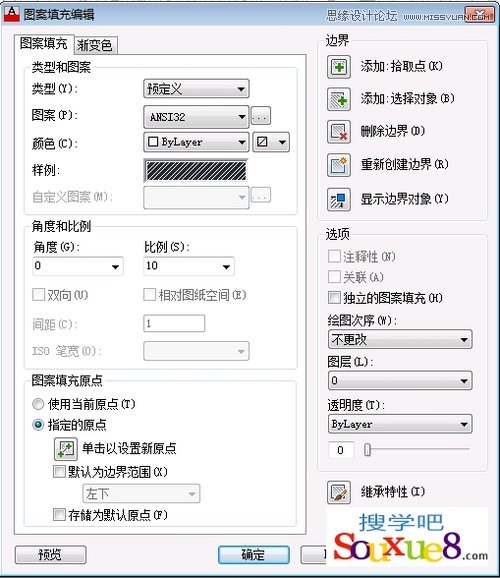

3.在弹出的“图案填充编辑器”中更改所选图案填充的各项参数。

对话框中，只有用正常颜色显示的项才可以被用户操作。利用此对话框，可以对AutoCAD2013已填充的图案进行诸如更改填充图案、填充比例及旋转角度等操作。

图04

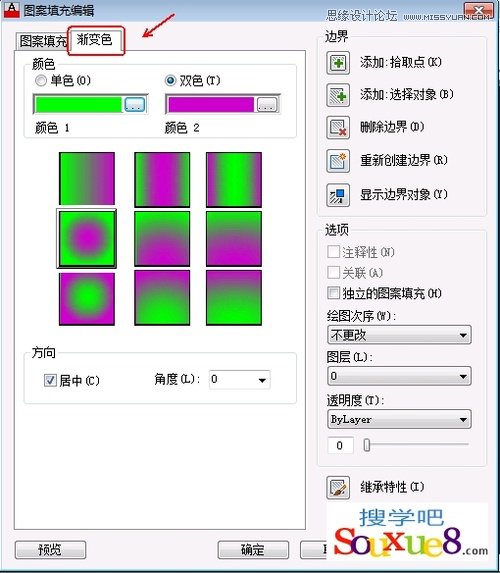

4.这里我们更改图案填充为AutoCAD2013渐变色填充，并设置渐变颜色，如图所示。

图05

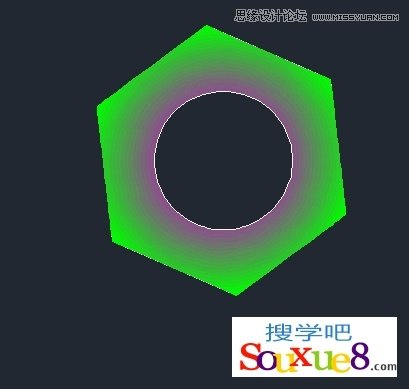

5.设置好参数后，单击“确定”按钮，得到更改图案填充AutoCAD2013效果如图。

图06
