Illustrator绘制复古风格的相机图标教程(4)

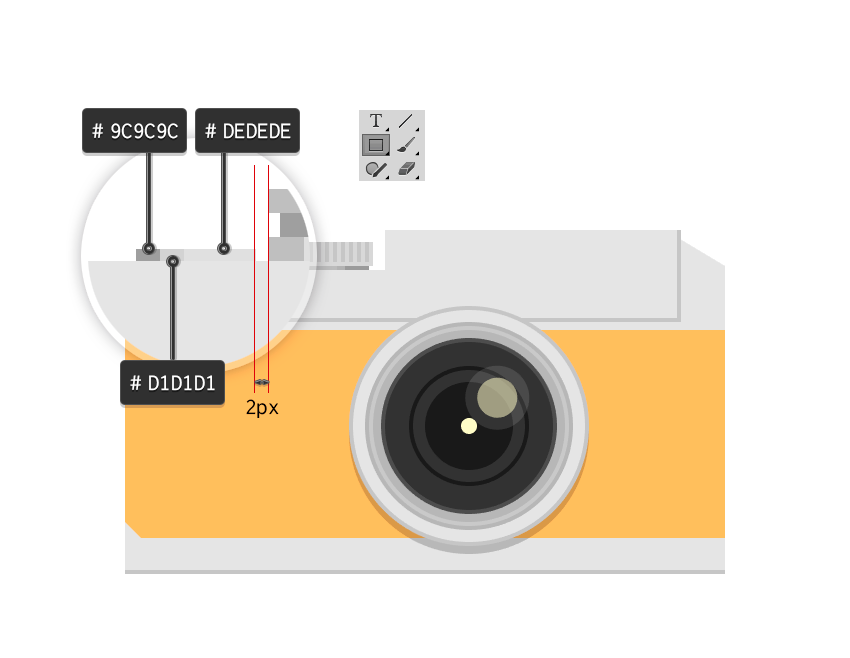

7.点击画布中心，使用矩形工具(M) 绘制三个矩形来作为刻度盘的另一个按钮，分别为(#dedede)宽20，高2;(#9c9c9c)宽20，高2;(#d1d1d1)宽4，高2,并把它们三个编成组，放在离主按钮水平方向2px处。

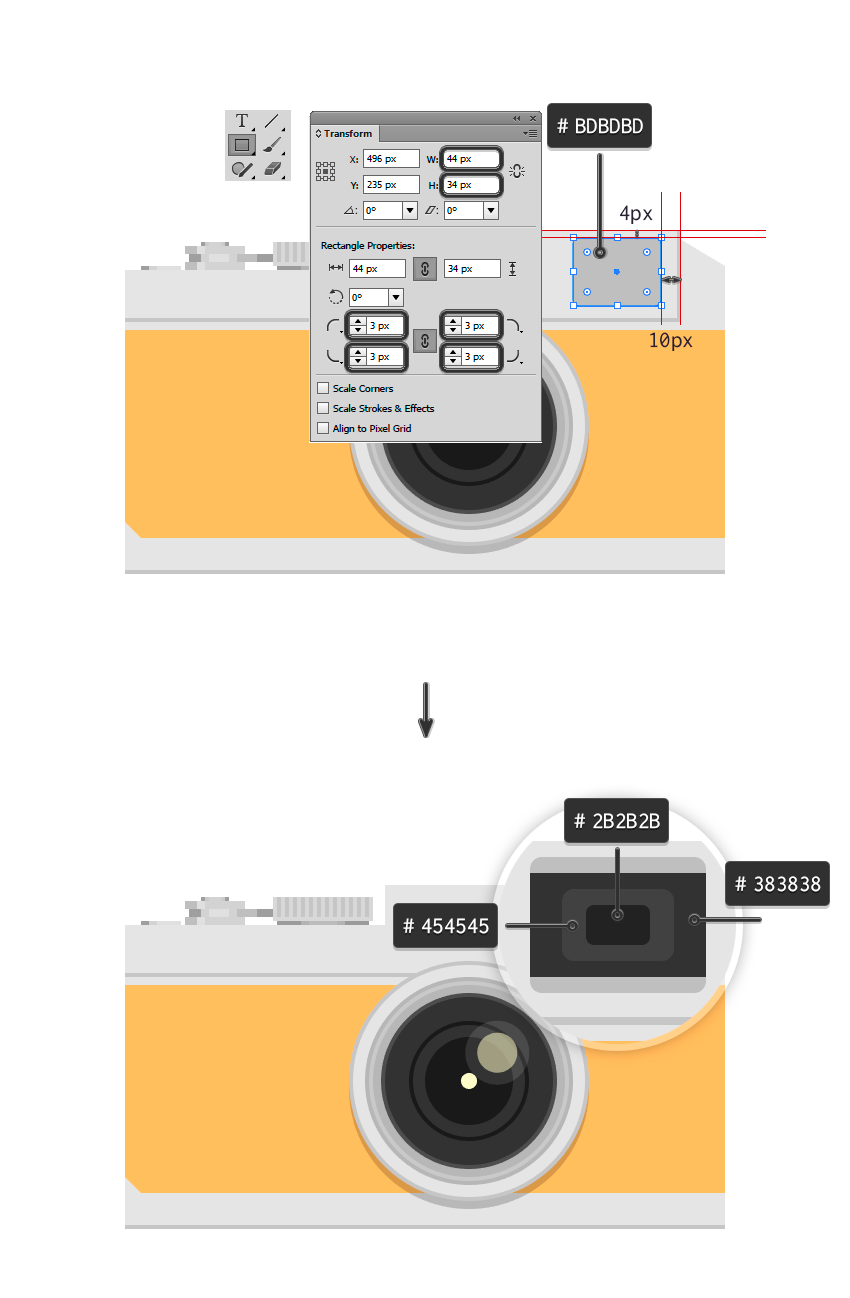

8.现在要画取景器。使用矩形工具(M) 绘制一个 (#bdbdbd)宽44，高34的矩形，在【变换】面板上把四个角都改为3px。同时增加3个矩形，分别为(#383838)宽44，高26;(#454545)宽28，高16，圆角为3px;(#2b2b2b)宽16，高10，圆角为2px;

把以上所有的矩形都编成组。

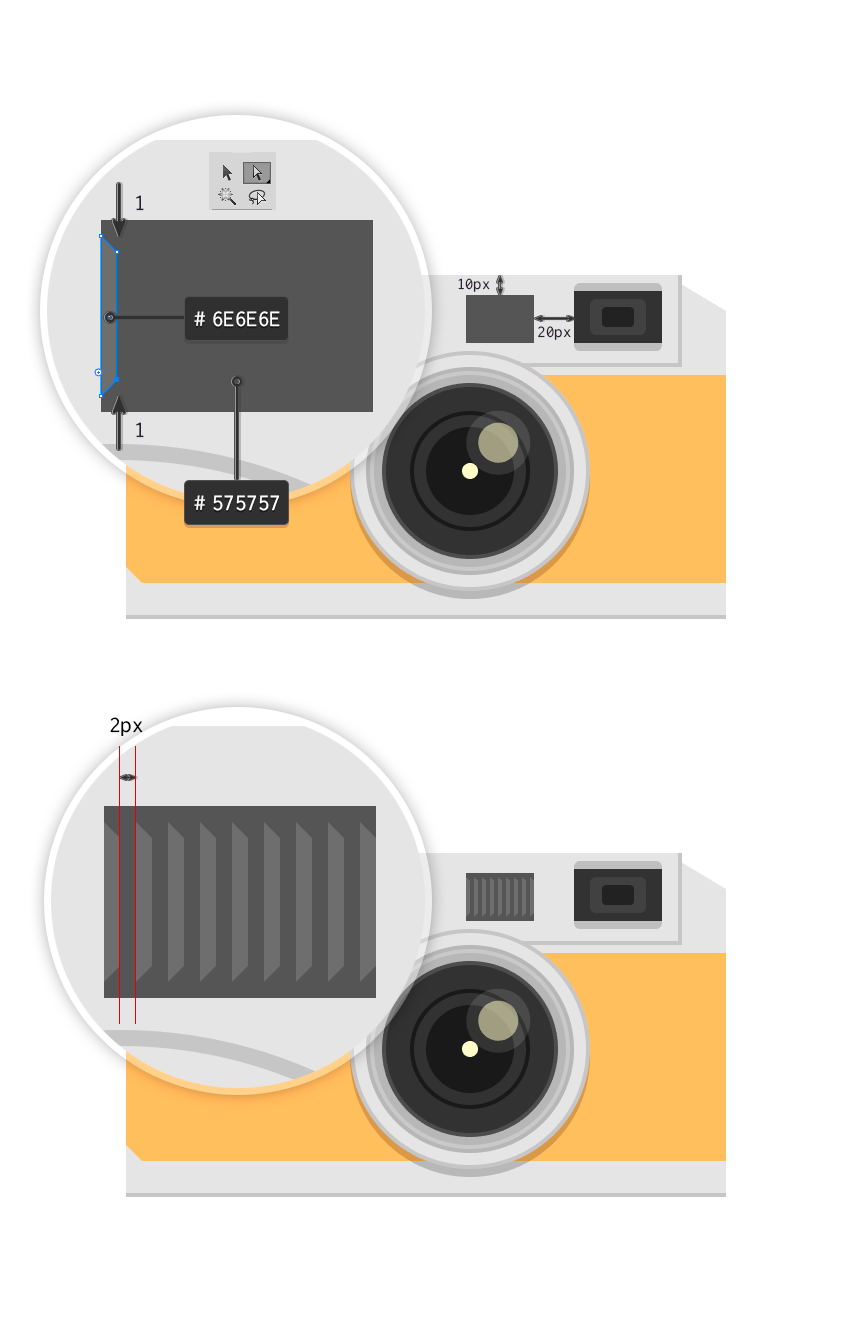

9.点击画布中心，使用矩形工具(M) 绘制 (#575757)宽34，高24的矩形来作为手电筒，添加(#6e6e6e) 宽2，高20的矩形，点击直接选择工具(A)选择右边两个节点，上边的向下挪1px，下边的向上挪1px，并把这个复制粘贴出8个，水平间隔2px，最后不要忘了把它们分组。

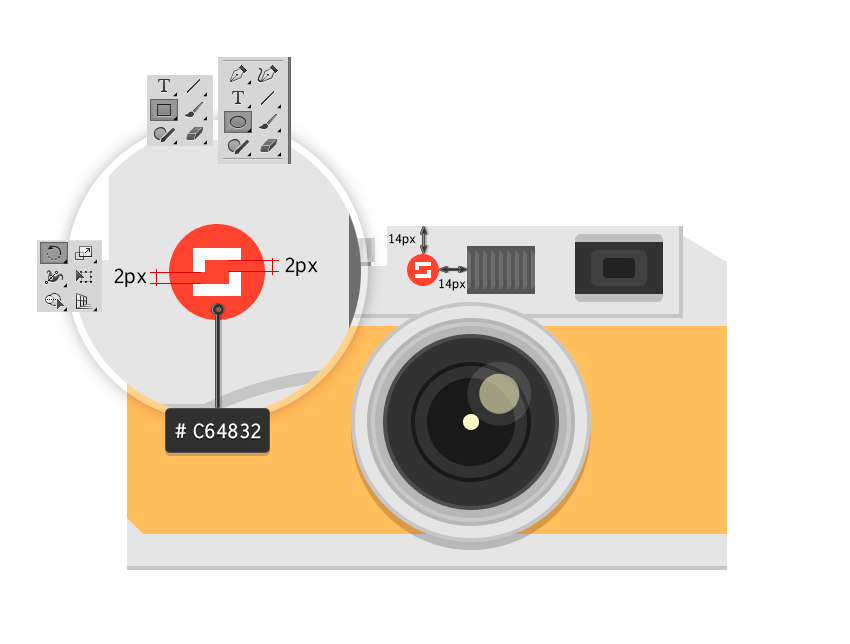

10.然后画这个相机的logo ,用椭圆工具(L)绘制一个16*16的圆,填充颜色#c64832，增加两个矩形，分别为 (#ffffff)宽2，高4; (#ffffff)宽8，高2，把它们摆成L形，然后选中这两个并编组，复制粘贴，把另外一个用旋转工具旋转180度，并分开间距为2px。

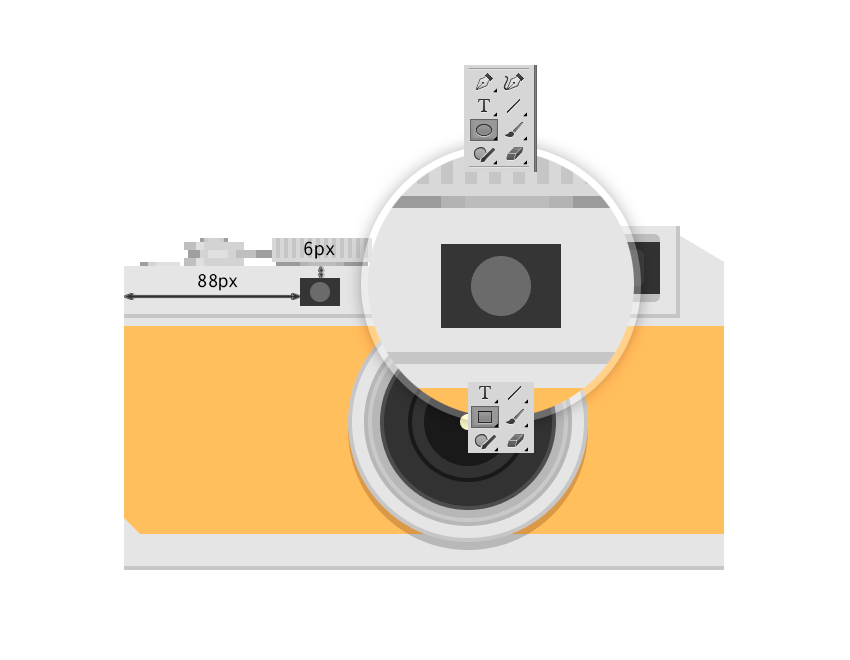

11.使用矩形工具(M) 绘制一个 (#3b3b3b)宽20，高14的矩形，椭圆工具(L)绘制一个10*10的圆,填充颜色#6b6b6b，与矩形水平垂直居中，并把它们两个分组。

12.使用矩形工具(M) 绘制两个矩形，分别为(#c4c4c4)宽36，高4;(#c4c4c4)宽12，高4，间距为2px，它们在相机中的位置如下图所示。

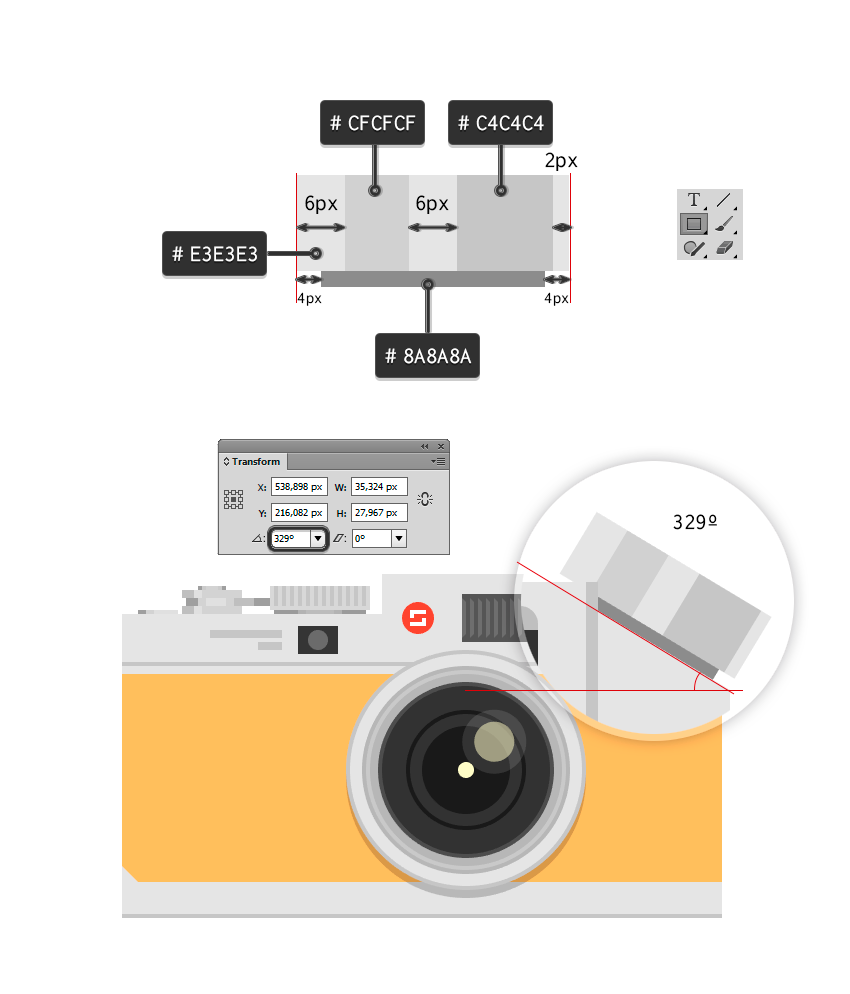

13.现在用四个矩形来做一个拨号按钮，具体的样式如下图所示：

First rectangle: 34 x 12 px (#e3e3e3)

Second rectangle: 8 x 12 px (#cfcfcf)

Third rectangle: 12 x 12 px (#c4c4c4)

Fourth rectangle: 28 x 2 px (#8a8a8a)

现在把这四个矩形编成组，按照如下图所示的摆放，然后取消对齐网格，可以让他自由旋转，然后在【变换】面板上设置旋转角度为329度，并把它后移一层【对象】>【变换】>【后移一层】。完成这步后，别忘了再激活对齐网格。

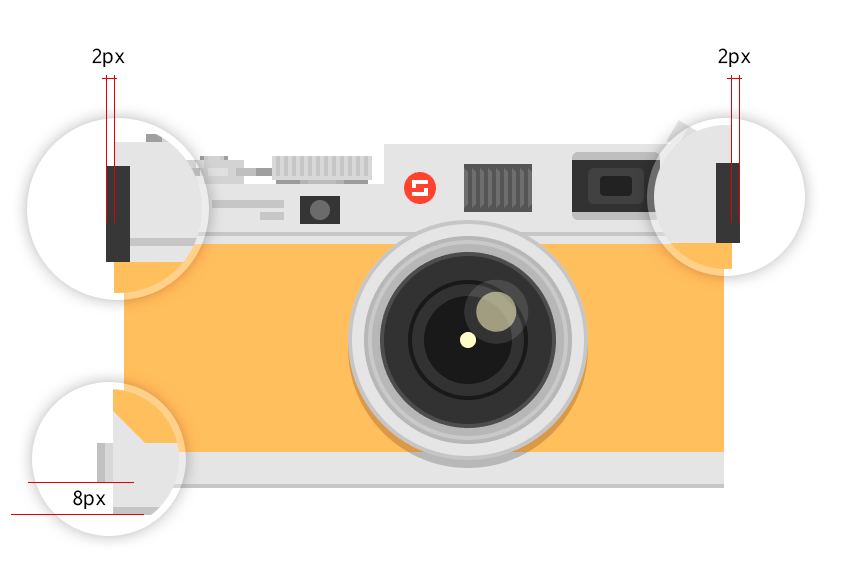

14.增加四个小矩形，具体的样式如下图所示：

First rectangle: 6 x 24 px (#3d3d3d)

Second rectangle: 6 x 20 px (#3d3d3d)

Third rectangle: 4 x 10 px (#d6d6d6)

Fourth rectangle: 2 x 10 px (#bfbfbf)

把第1个挪到左边，第2个挪到右边，还有2个放在相机的左下部分，如下图所示：

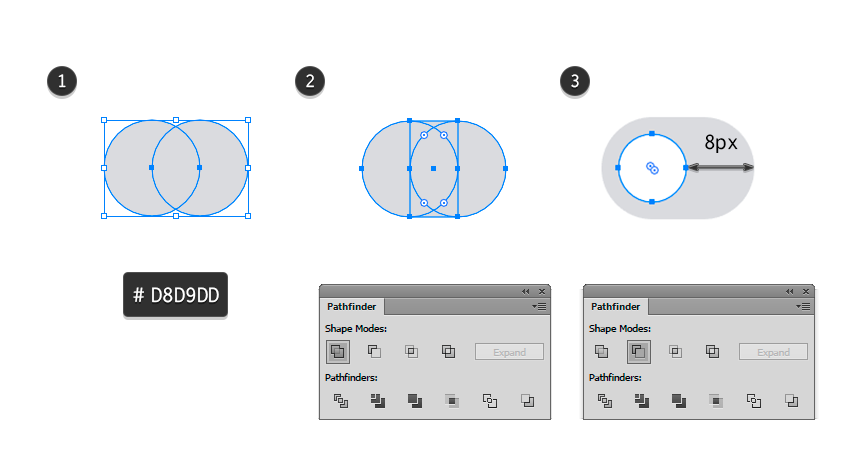

15.绘制两个12*12的圆,填充颜色#d8d9dd，保持水平对齐，绘制一个6*12的矩形，填充颜色#d8d9dd，并把他放在两椭圆的中心，选中所有的，然后在【路径查找器】面板上点联合，再增加个8*8的圆然后重新选中全部，点击【路径查找器】面板的减去顶层。

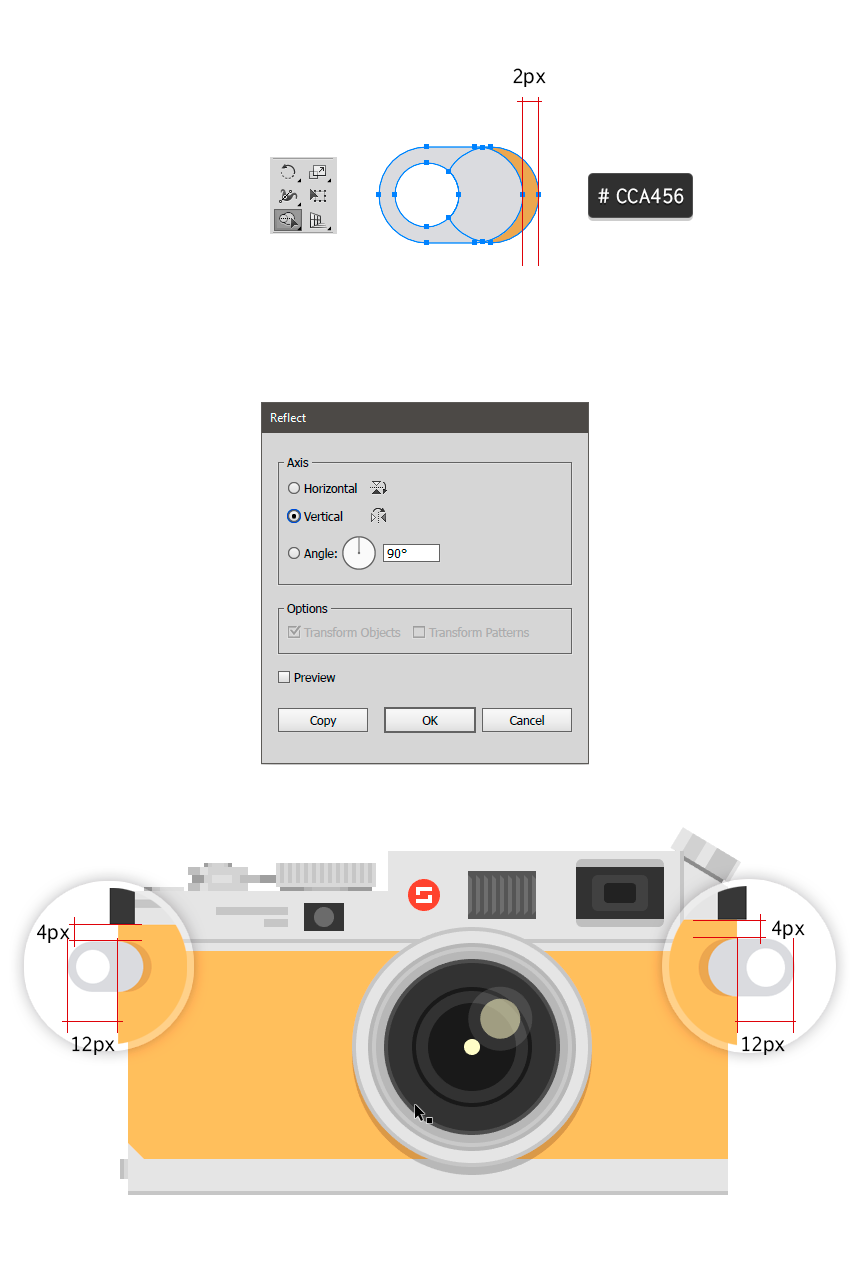

16.另外画一个12*12的圆，填充颜色#cca456，并把它后移一层【对象】>【变换】>【后移一层】。用形状生成器工(Shift-M)，选中它们并减去圆突出的部分，并编组。复制粘贴，把另一个对称放在如图所示，【对象】>【变换】>【对称】。
