Illustrator设计时尚简约风格的信息折线图(3)

文章来源于 学UI网,感谢作者 MartinRGB 给我们带来经精彩的文章!
设计教程/矢量教程/Illustrator教程2015-09-17
步骤 4 选择路径,外观面板,选择最下面的描边,复制。选择新描边,粗细6px,颜色设置(R=0 G=0 B=0),不透明度设置15% 步骤 5 选择黄色路径,外观面板,选择4px描边,效果风格化投影,参数设置如下,然后按Shift+Cm

步骤 4

选择路径,外观面板,选择最下面的描边,复制。选择新描边,粗细6px,颜色设置(R=0 G=0 B=0),不透明度设置15%

Illustrator设计时尚简约风格的信息折线图

步骤 5

选择黄色路径,外观面板,选择4px描边,效果>风格化>投影,参数设置如下,然后按Shift+Cmd+E ,复制2次

Illustrator设计时尚简约风格的信息折线图

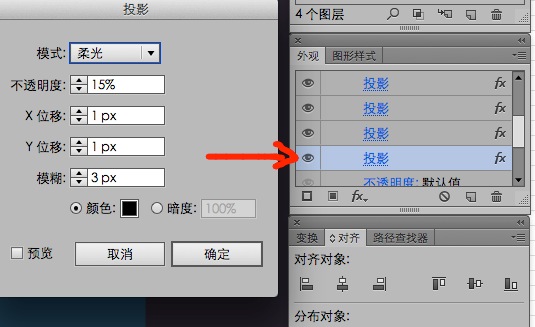

然后再选择4px描边,效果>风格化>投影,设置如下。

Illustrator设计时尚简约风格的信息折线图

步骤 6

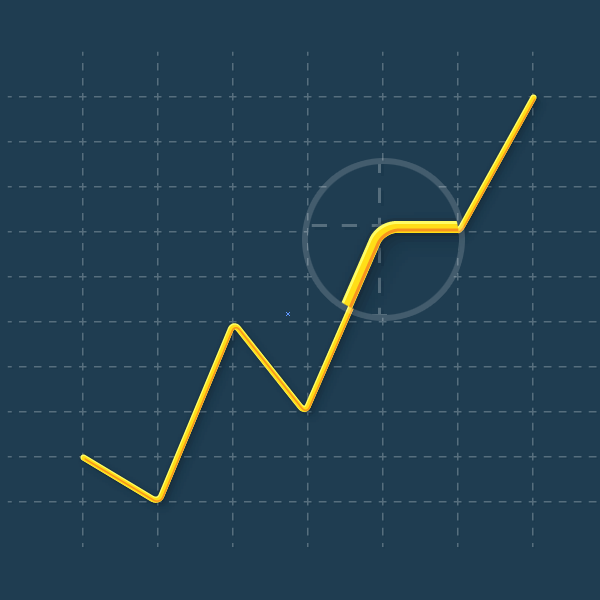

选择黄色路径,外观面板,确保整条路径被选择(在外观面板的顶部选择路径

Illustrator设计时尚简约风格的信息折线图

效果>风格化>圆角,半径5px。

选择黄色路径,打开图形样式面板,点击新建图形样式按钮。

Illustrator设计时尚简约风格的信息折线图

Illustrator设计时尚简约风格的信息折线图

5. 第二条线

步骤1

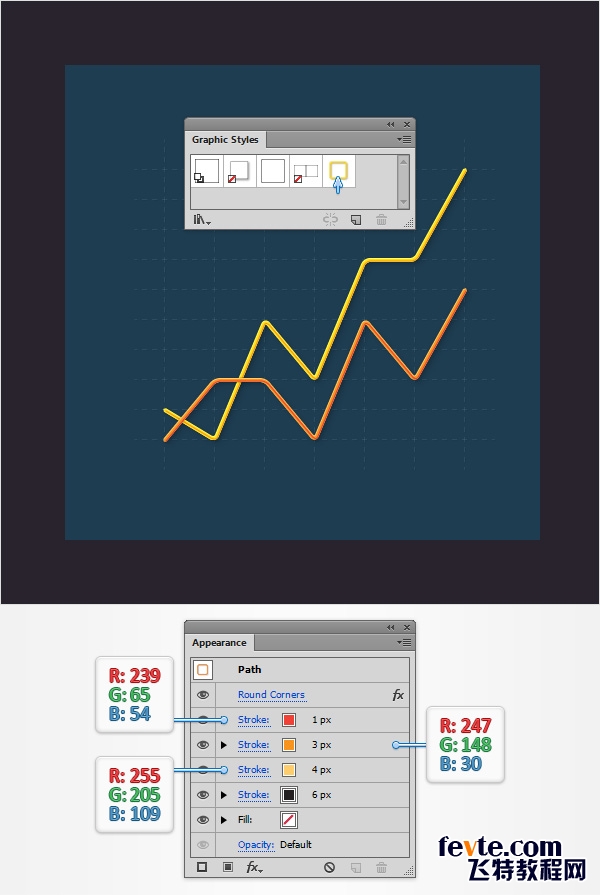

钢笔工具,如下图创建路径,选择,然后应用之前保存的图形样式。选择新路径,外观面板中,第一个描边颜色R=239 G=65 B=54.第二个描边颜色R=247 G=148 B=30. 4px描边颜色 R=255 G=205 B=109.

Illustrator设计时尚简约风格的信息折线图

Illustrator设计时尚简约风格的信息折线图

步骤 2

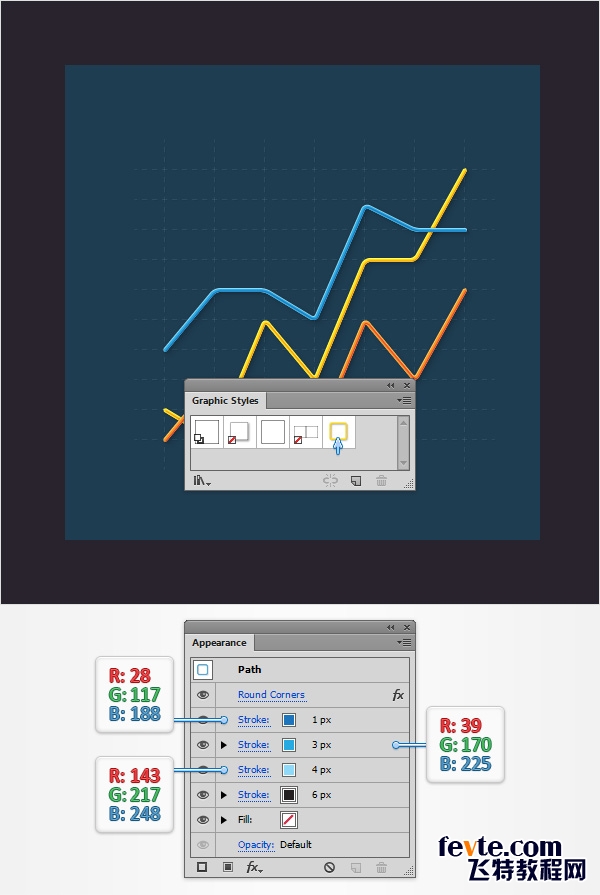

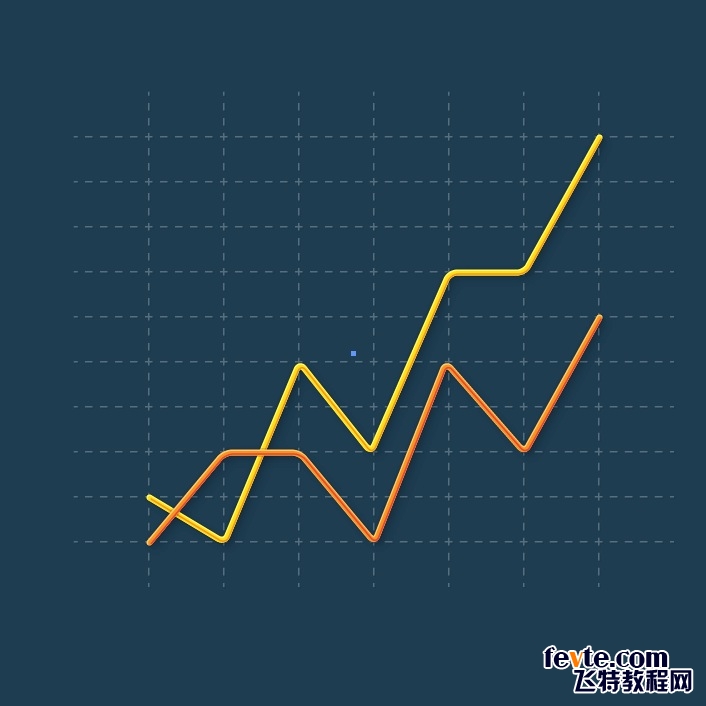

钢笔工具,如下图绘制路径,然后添加图形样式,颜色设置如下

Illustrator设计时尚简约风格的信息折线图

Illustrator设计时尚简约风格的信息折线图

6. 轮廓圆

步骤1

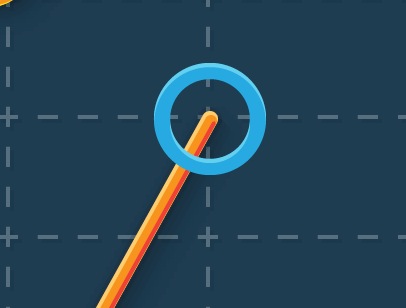

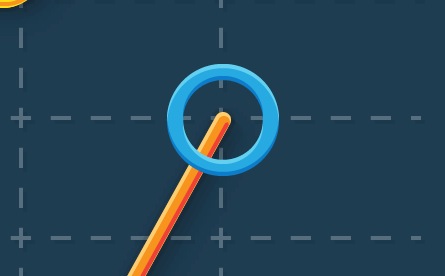

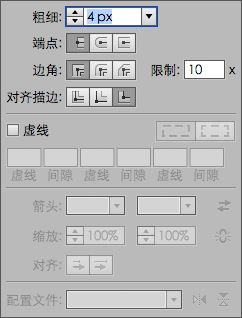

椭圆工具,画一个20px的圆,如下图放置。选择新性状,在外观面板中,去掉填充,选择描边,颜色 R=39 G=170 B=225,在描边弹出面板中,粗细4px。

Illustrator设计时尚简约风格的信息折线图

对象>路径>轮廓化描边

步骤2

关闭对齐网格,在首选项中,键盘增量1px。

选择蓝色形状,复制两份 (Control-C > Control-F > Control-F)选择最上方的复制形状,下移1px。

选择2个副本,打开路径查找器面板(窗口>路径查找器),点击减去顶层,

Illustrator设计时尚简约风格的信息折线图

选择结果编组,按Control-8变为符合路径,颜色设置为白色,混合模式柔光。

Illustrator设计时尚简约风格的信息折线图

步骤 3

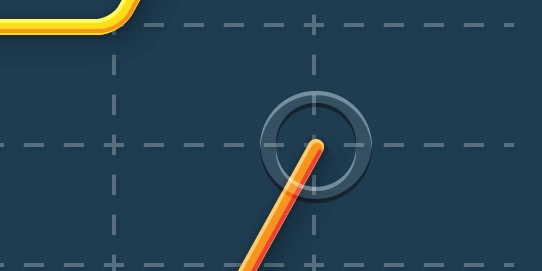

选择蓝色形状,然后再复制两次(Control-C > Control-F > Control-F)。最上面的副本上移1px,接着选中2个副本,路径查找器,减去顶层。然后按(Control-8),将副本转化为复合路径,填充颜色设置为黑色,混合模式柔光。

Illustrator设计时尚简约风格的信息折线图

步骤4

选择蓝色形状,外观面板,不透明度设置为10%,顺便填充改为白色。

Illustrator设计时尚简约风格的信息折线图

步骤5

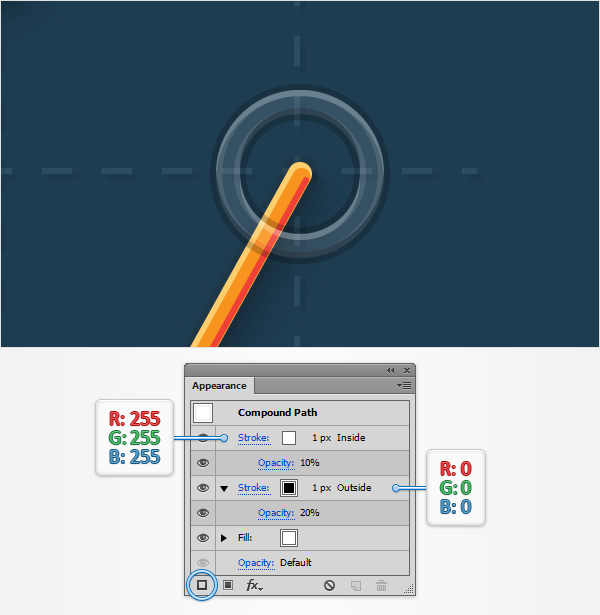

选择白色环(中心的),外观面板,选择描边,颜色黑色,粗细1px,不透明度20%,描边弹出面板中使描边外部对齐。

然后再添加第二个描边,颜色设置白色,粗细1px,不透明度10%,描边弹出面板中使描边内部对齐。

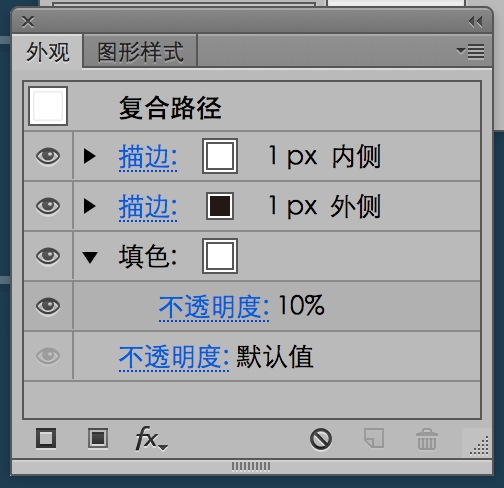

(编者注,不知为何,用给出的方法按步骤来做,始终无法描边对齐,因此我用路径查找器减除圆环,就可以了。。。若有更好解决方法,请留言)

Illustrator设计时尚简约风格的信息折线图

Illustrator设计时尚简约风格的信息折线图
