页面线框图教程之从本质到表象

页面线框图(Wire frame)是网站设计方案中的重要组成部分，无论是I-Board 、Page-Layout、UI-Draft这些不同的称呼，它们的本质都是一样的，网站策划师、网络产品经理的最后交付文档，通常的呈现设计是最直观有效的。单纯从设计的角度，线框图也可以看作一个视觉呈现过程，虽然如此，也不能把线框图的设计当作简单的视觉问题。如何看待线框图，如何着手设计线框图，如何把握线框图的详细程度，如何让其他合作者看懂线框图，就是本系列文章要解决的问题。

讨论：http://www.missyuan.com/viewthread.php?tid=421094

线框图的本质是信息架构的表象。根据需要，页面线框图可能是一个独立页面或一整套页面序列：当针对中小型项目时，可能只需要首页以及关键页面的设计;针对复杂项目和大规模的团队协作，则需要一系列相互关联的线框图，并且包含交互设计部分。

在《网页线框图教程》的第一篇文章中，主要帮助读者了解线框图之前的必要步骤：

确定页面逻辑架构

低保真还是高保真

规范图例与交付物

基本框架模板

确定页面逻辑架构

在最近流行的一篇国外译文中有一句话“线框图是计划中的第一步也是最重要的一步”，这是大错特错的。

线框图肯定不是计划中的第一步，在没有确定页面中“到底有什么”之前，根本无从下手去设计;确定线框图的蓝图不是靠设计者拍脑门，而是基于对内容分析之后的信息架构设计。

线框图并非计划中的必需步骤，更谈不上什么重要步骤。当与优秀的界面设计师、视觉设计师配合一些中小项目的时候，根本不需要什么线框图，而作为网站策划师和产品经理只需要提供页面逻辑框架就可以了。

所谓页面逻辑框架，是在整个网站信息架构确立的基础上，具体描述某个页面：都包含什么元素;这些元素的权重;页面的大概形式。

页面逻辑框架可以用逻辑表和逻辑图两种形式交付，可以单独采用一种形式，也可以同时提交两者。

例：Page[List02][Article_List][T1]的页面逻辑表

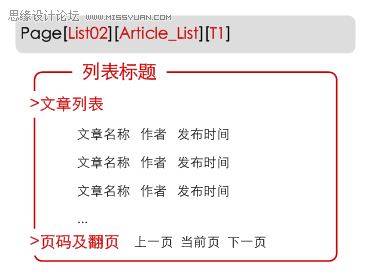

例：Page[List02][Article_List][T1]的页面逻辑图

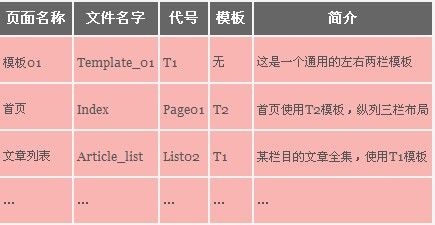

确定各个页面的逻辑结构是进行页面线框图的设计前提，也是界面设计、视觉设计呈现的基础;非常推荐在着手设计线框图之前建立一个《项目的页面列表》，记录整个项目需要多少张线框图的支持，每张线框图的标号和使用模板的情况，如果时间充裕，甚至可以给每张线框图一个简洁的描述。

这个《项目的页面列表》对衡量整个设计的工作量、把控进度和工作重点非常有帮助。

低保真还是高保真

线框图的细节要逼真到何种程度，要根据执行团队的实际情况来决定。一般来说，线框图的细节越逼真，执行越流畅，但是给界面设计和视觉设计的发挥空间越小;相反，线框图越是粗略，对团队配合的要求越高，界面设计和视觉设计发挥的空间越大。

低保真原型(线框图)通常包括：页面的基本布局，元素的大概位置，交互的基本形式，表单项。

在低保真原型的基础上，高保真原型(线框图)通常包括;精确到像素的页面布局，辅助设计元素的数量和位置，图片格式尺寸，屏幕划分，超级链接的标示，带时间轴的FLASH关键帧，每个交互步骤的界面变化，表单项说明，具体文案。

对于三两个人配合的微型项目(比如中小企业网站)使用低保真原型配合口头沟通就可以解决实际的问题;对于复杂一些的项目，更推荐以《低保真和高保真模型混搭》的模式开展工作。

无论线框图的细节要逼真到何种程度，一定要在线框图开始设计之前明确，并且在《项目的页面列表》中标注每一个页面的逼真程度;明确交付物的细化程度，对保障工作进度和团队配合是非常重要的。

规范图例与交付物

一个团队的效率来自每一位成员的专业技能和敬业精神，而每一个人力量的集合需要通过工作流程和规范体现。在你的工作中是否存在这样的情况：交付的线框图与最后的执行结果出入悬殊，根本不是你的设计初衷，造成不对等原因是 “执行部门看不懂你的设计”。此时，就需要流程和规范出场摆平问题了。

工作流程是对项目执行上下级关系的一种描述，即上级交付给下级何种结果时，下级可以开始自己的工作;当交付结果不符合要求时，下级变为上级，要求前一环节进行返工。

规范并不是某一个部门强制规定的(虽然的确可能存在这样的情况)，而是工作流程的上下级默认的一种约定;非常建议把工作流程中上下级的约定整理成手册，提供给所有的执行部门;如果整个执行团队规模在20人以下，没有必要单独设立Workflow这样的职位，但是确定质量监督人员是非常重要的。

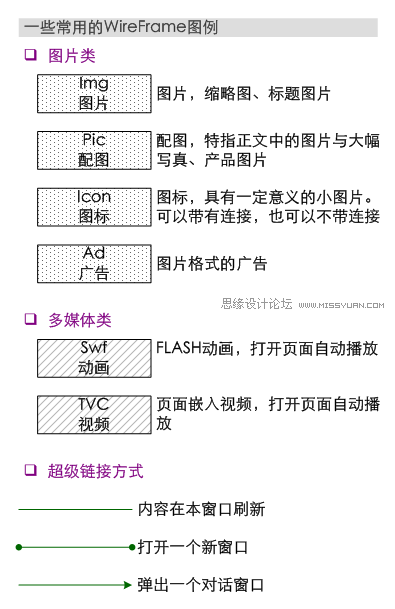

一些常用的WireFrame图例

无论手绘、纸面模型、Visio、Dream Weaver、Axure、PowerPoint甚至Word都可能成为线框图设计工具，使用何种工具进行设计并不重要，然而这些文档能否被其他执行部门理解，是另外一回事;各个执行环节的默认约定成为线框图的图例，是保证所有的设计被理解、被合理执行的前提。

基本框架模板

感谢模板给设计带来的便捷!站在用户的角度，需要在大致相同的浏览环境中学习网站的使用;站在界面设计的角度，应用模板能够大大缩减设计与实现的时间;站在程序开发的角度，复用结构能够提升整体的开发进度和系统效率;最后站在线框图设计者自己的角度，合理的使用模板能够缩减相当的工作量……全都受益，何乐不为。

在编写《项目的页面列表》的过程中，已经逐渐确立了大体的模版种类和应用范围;构建线框图的第一步就是针对那些常用的页面模板进行设计。

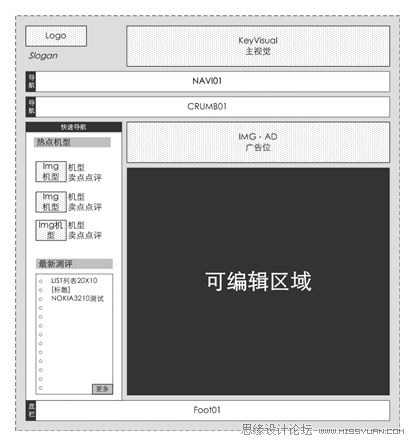

一张页面线框图模板的实例，其中包含了可编辑部分[图片点击可看全图]

模版可以包含Logo&Slogan、页面导航面包屑、广告、常用功能、侧边栏和页底版权栏;每个模板都包含一些可编辑的部分。在确立了模板之后，剩下的工作无非就是根据每个页面逻辑架构的区别，设计那些可编辑的部分而已。

本章小结

在本章节中，确定了在开始设计线框图之前，整个项目及参与团队需要完成的工作。在了解一共有多少页面，每个页面都包含什么内容，那些内容是可以复用的……这些问题之后，必须确认已经完成《项目的页面列表》《线框图图例》《基本框架模版》这三个文档，那么就可以开始具体的线框图设计。
