Illustrator绘制2.5D风格的游戏场景效果(2)

步骤 09

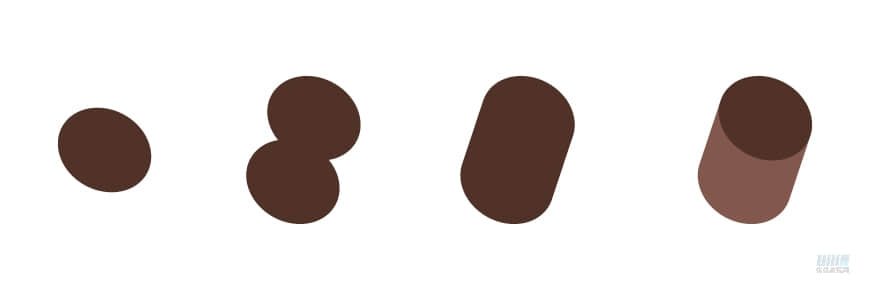

画一个正圆，找到【效果—3D—旋转】，调整角度，【对象—扩展外观】后右键点击【取消编组】，再次右键点击【释放剪贴蒙版】，将单个图形提取出来。将图形复制一个并依据参考线放在合适的角度(角度选择如步骤 8里所说)。选择【混合工具】，点击两个圆形，再双击【混合工具】的图标，在其面板上进行设置数值。在数值设置上，指定的步数或距离要使圆柱体的边缘看起来平滑。设置完后，扩展外观后【取消编组】，除去顶面的部分都进行【联集】，分出亮面、暗面。

步骤 10

画一个正圆，选择【直接选择工具】，点一下正圆，正圆会出现 4 个锚点，再点一下某一个锚点，即【选择了该锚点】，将其删除。接着选择【选择工具】，选中该图形右键点击【连接】，即为一个半圆。接着选择【3D—绕转】，点开【更多选项】，设置与画面同步的光源。球体可以先不扩展。

步骤 11

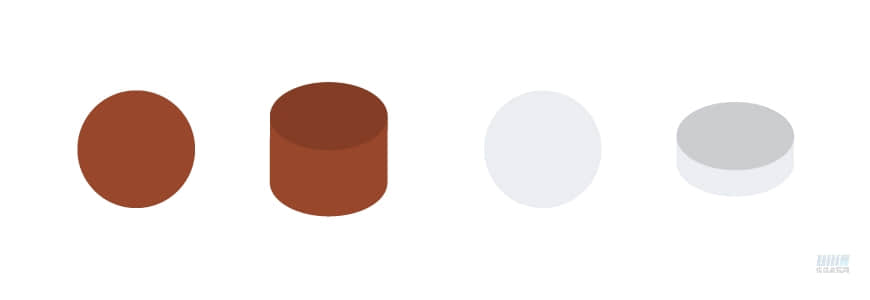

画圆柱体时，先画一个正圆，选择【3D—凸出和斜角】，位置选择【等角—上方】，调整凸出厚度，点开更多选项，混合步骤数值可以尽量调低，显示出的颜色越少越好，做完之后将单个图形提取出来。

步骤 12

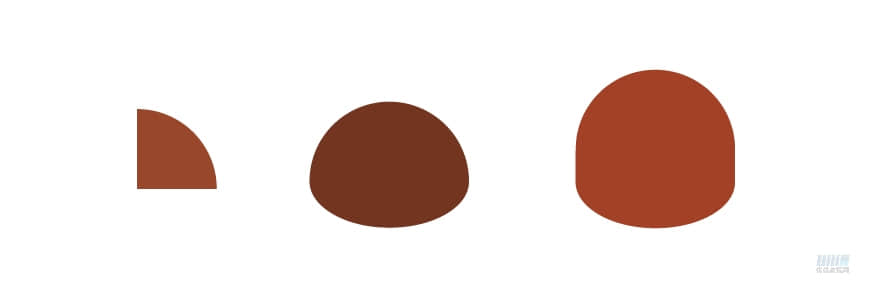

画一个 1/4 圆，选择【3D—绕转】，位置【等角—左方】。与之前画的圆柱拼起来。

步骤 13

补充墩子的各个结构，将他们依照参考线拼起来。

步骤 14

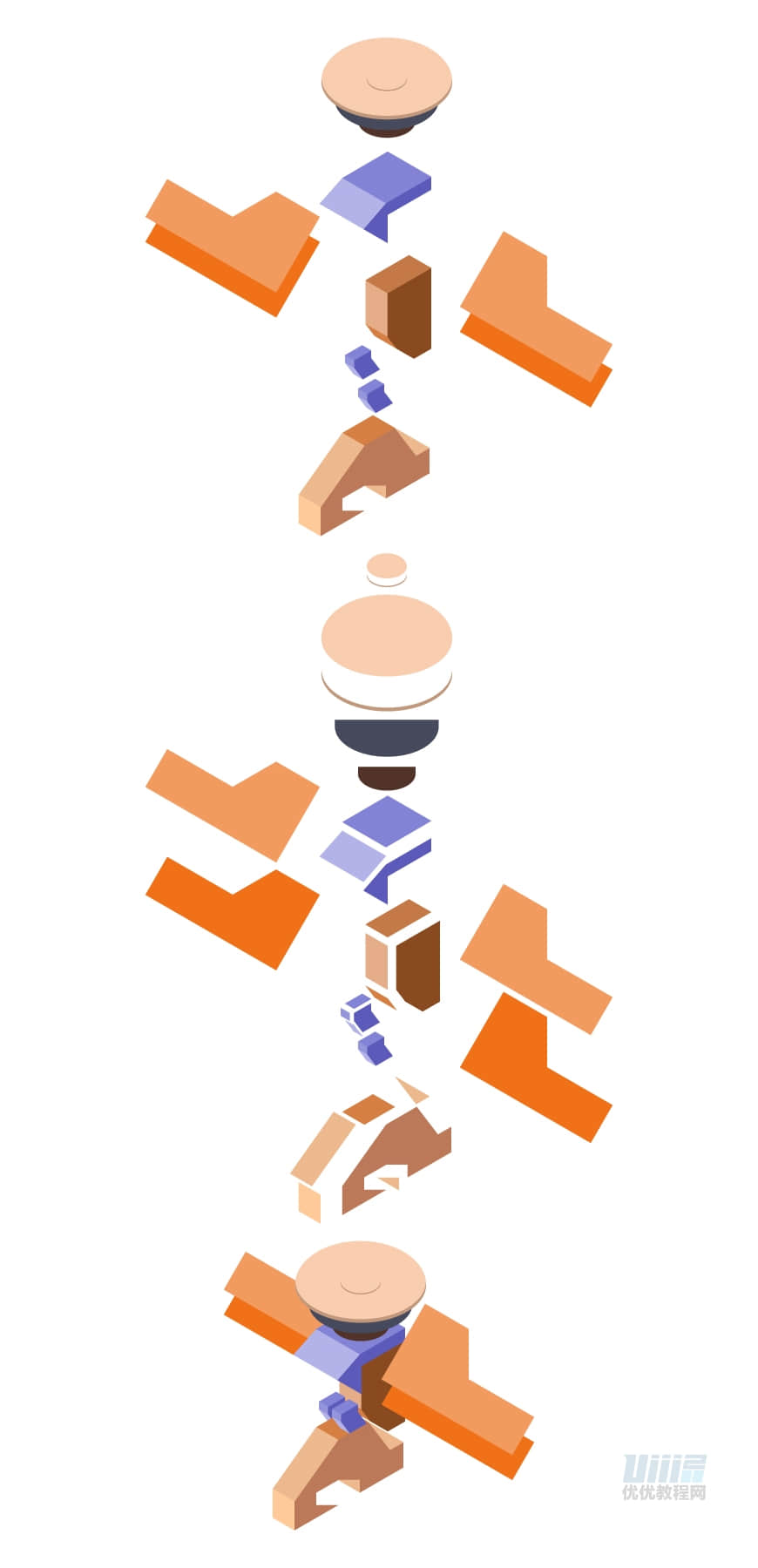

将画好的发射塔上下部件依照参考线拼起来。

步骤 15

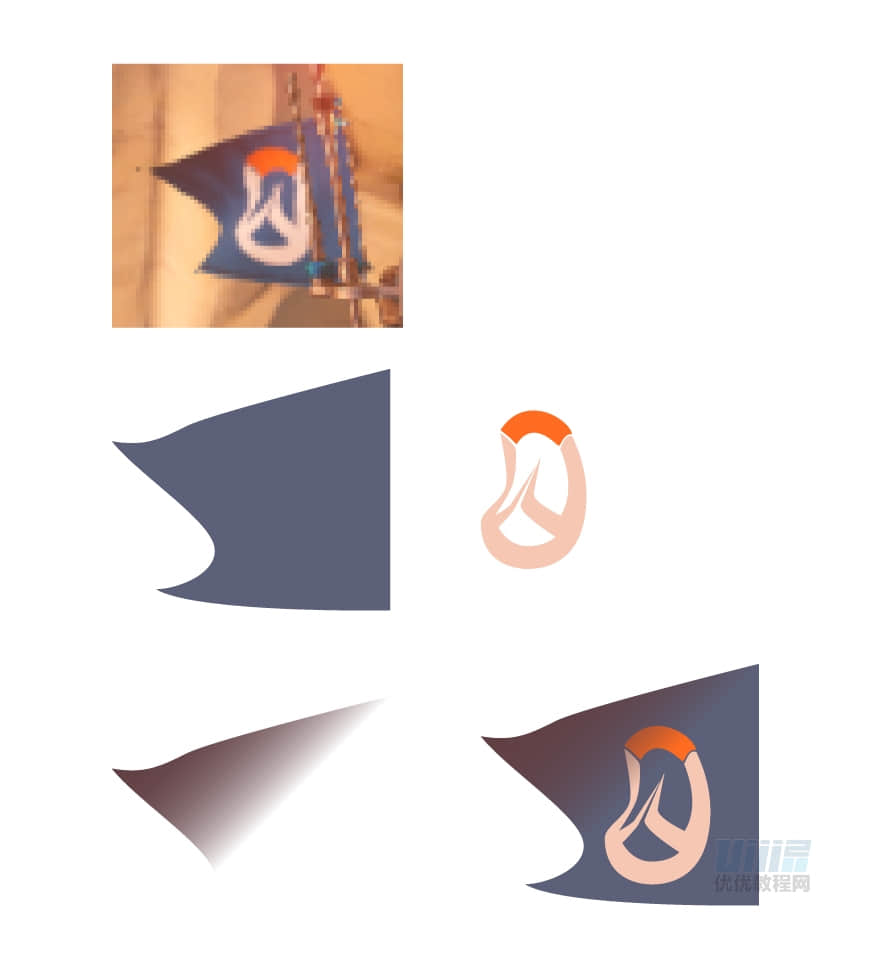

参考原图的旗子，是一种被风吹的效果， LOGO 也是不规则图形，左上方的旗子一角遮住了光线，形成了暗部。用钢笔勾勒出旗子、 LOGO 、阴影的形状。阴影部分，纯色填充改为渐变填充，拉一个深色的渐变，渐变为左上角深色右下角浅色，角度调整要合适。 LOGO 的变形要依据旗子的摆动起伏来画。

步骤 16

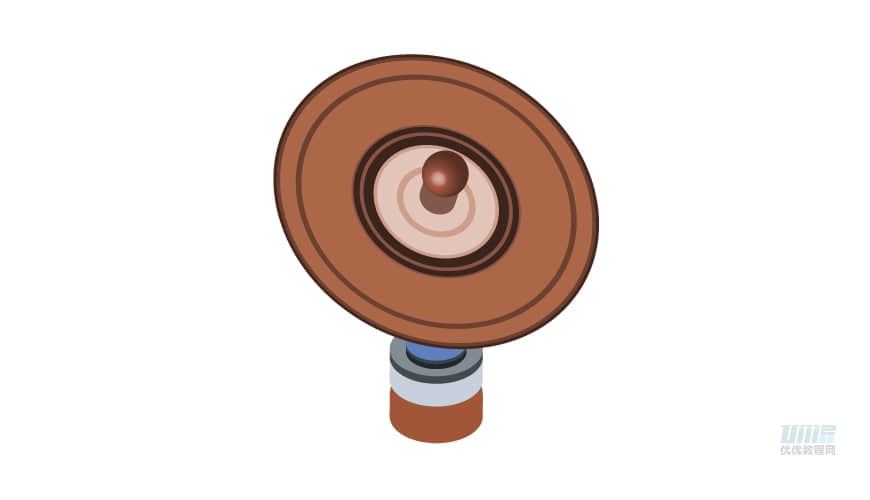

天线部分主要由直线(或矩形)、圆柱体(圆柱体画法见步骤 11)、半球体(半球体画法见步骤 12)、圆环(圆环画法见步骤 17)拼成。依照参考线，注意图形前后位置顺序。

步骤 17

画圆环时，先画一个正圆，去掉填充，描边加粗，选择【3D—凸出和斜角】，位置选择【等角—上方】，选择合适的凸出厚度，减少混合步骤。

步骤 18

文字部分画法。依照原图，输入文字后，选择合适的字体，【选择工具】选中字体，右键点击【创建轮廓】，调整到合适的长宽比。将文字图形编组，选择【效果—3D—旋转】，位置选择【等角—右方】，取消编组，释放剪贴蒙版，将图形提取出来。这里要值得注意的是，3D 效果做的旋转，放大画布可以看到不会完全与参考线吻合，可以在【变换】中适当调整角度。

步骤 19

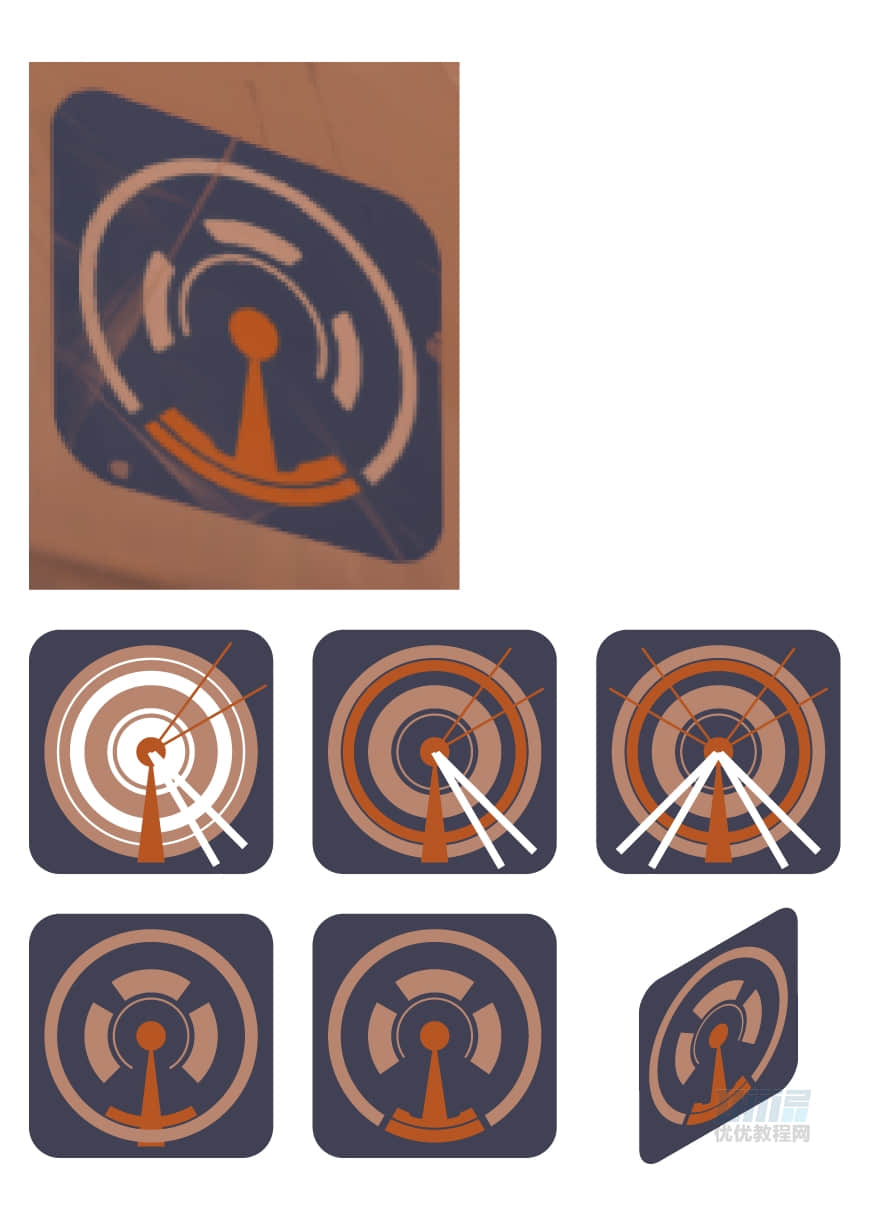

【建筑—左】图标画法。参考原图，除去视觉角度，这是一个正方形和圆形组成的图案。其中，可以利用【描边—粗细】、【路径查找器—差集】、【路径查找器—分割】、【形状查找器】、【对称】、【对齐】等工具来做。在用路径查找器之后，取消编组，把不需要的图形删掉，桔色圆弧部分在做凹槽时，利用【钢笔】和原图形来做。平面做完之后全选编组，选择【3D—旋转】，设置选项，做出与画面同步的角度。

步骤 20

【基座】上有两个图形，我们可以同样理解为两个图标。注意彼此的大小比例。【基座】上的两个图标角度与【建筑—左】不同，要注意。

步骤 21

画【基座】上的楼梯是，先将楼梯分解为若干个长方体加一个三角形来画。长方体由单个的正方体，通过【直接选择工具】，选择对应的锚点，拖动到对应的角度，来完成。

步骤 22

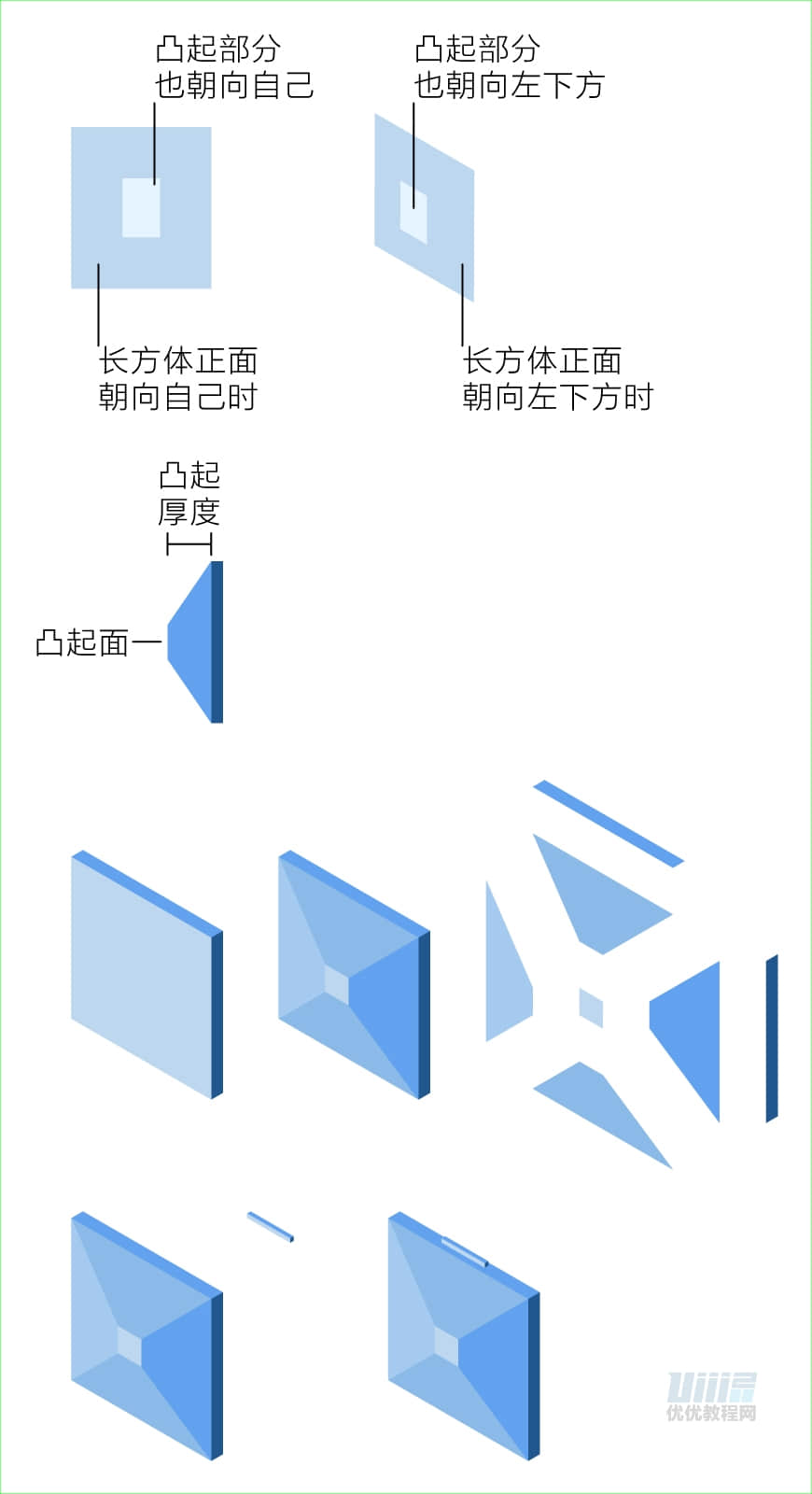

在画【基座】的墙面装饰时，先将其理解成一个扁平的长方体，再在最大的一个面上做凹凸效果。若长方体面向自己时，凸起朝向也面向自己。所以长方体朝向在左下方时，凸起部分也朝向左下方。同时注意，从侧面看时，凸起部分是具有厚度的。在改变该结构的朝向时，也要注意凸起的5个面的角度。最后根据光线安排明暗关系。并加上小长方体。

步骤 23

信号发射器大体由【钢笔】依据参考线来画。涉及到圆形的部分可以用【3D】来画。注意各个体块的受光情况。
