Illustrator详细解析钢笔工具的使用技巧(2)

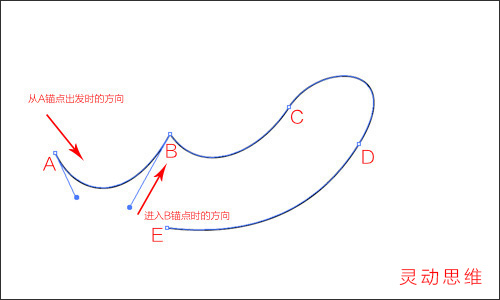

仔细看一下这两个方向线

再这样想象：

一个人要从A点到B点，在A点出发的时候，位于A点的其他人看到他是朝着上偏右的方向走的，而位于B点的人，看到他是朝着下偏左的方向来的。

那么综合两地的观测结果。就可以得出这个人行走的路线：必定是一个类似抛物线的弧形

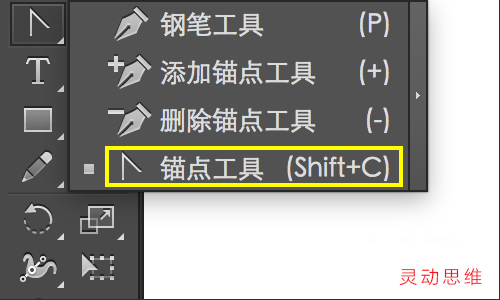

现在我们选择如图的“锚点工具”，该工具用来修改方向线

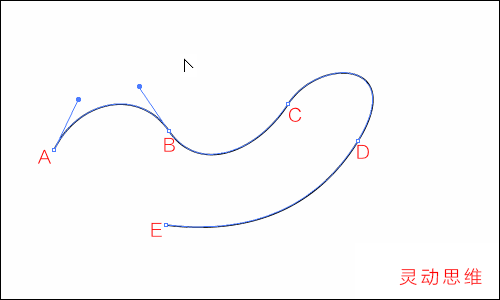

然后如下图所示般改变AB锚点上的方向线，将会看到曲线弯曲度的改变

注意方向线末端有一个小圆点，这个圆点称为“手柄”，要点击手柄拖动才可以改变方向线

结合刚才所作的比喻，就不难理解了：

1 修改B锚点方向线为下，相当于指定那个人从A点上方出发后，从B点下方进入，那么所走的路程就是一个S形

2 再修改A锚点方向线为下，相当于从A点下方出发，再从B点下方进入，所走的就是一个下弧形的路程

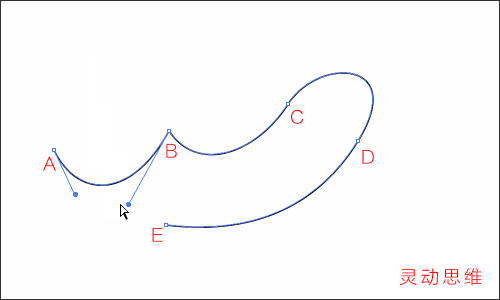

修改后的方向线如下图：

明白了方向线的方向对曲线形态的影响后，我们来看一下方向线长短造成的影响

如下图般，在同一方向上拖拉方向线：(可使用“直接选择工具”)

对于一个锚点而言，如果方向线越长，那么曲线在这个方向上走的路程就越长，反之就越短

可以这样设想，曲线是一个橡皮筋，在头尾两端有两个力在各自的方向上拉，哪个方向上力气大，则橡皮筋就朝

向这个方向多靠拢一些。反而反之

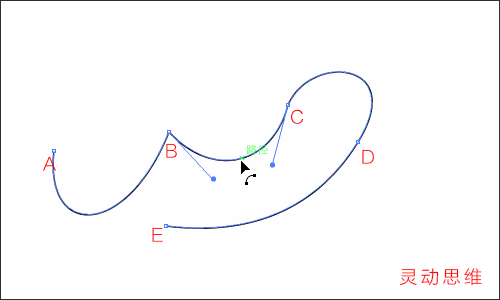

除了修改锚点之外，也可以利用“直接选择工具”，在片断上修改曲线的形态，如下图：

注意：这并不能说是“修改了片断”，而应该说是“同时修改了两个锚点”

牢记原则：路径的片断是由锚点组成的，只有修改锚点才能改变片断形态，这是不可逆的因果关系

小结：

对于这条曲线上的除了起点和终点的AE两个锚点而言，都存在两条方向线：

一条是从上一个锚点“来向”的方向线;另一条是通往下一个锚点的“去向”的方向线，

对于起点，只存在“去向”的方向线;对于终点，只存在“来向”的方向线

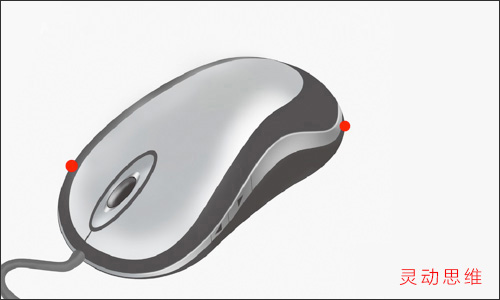

下面让我们做个小练习，如图：

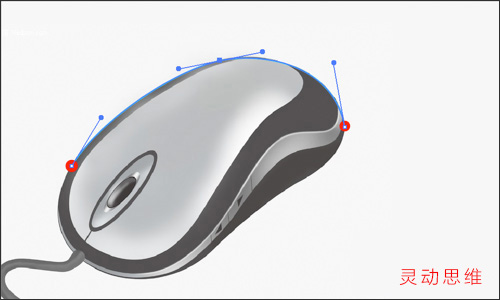

现在要求在两个红点之间绘制一条紧贴鼠标外廓的曲线，很可能你们绘制出来的是如下图这个样子的

虽然要求是达到了，但是这样的路径上使用了3个锚点。再看下图：

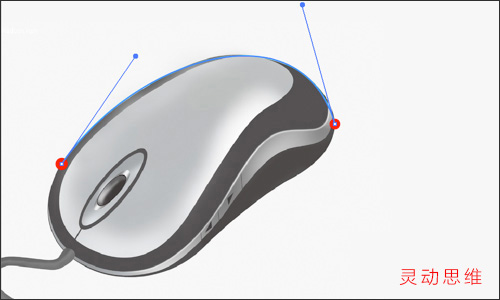

同样的曲线效果，这里只用了两个锚点来绘制

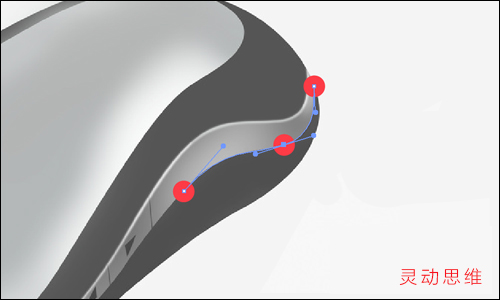

移动两个红点的位置再行绘制，很可能你们绘制的效果是这样:

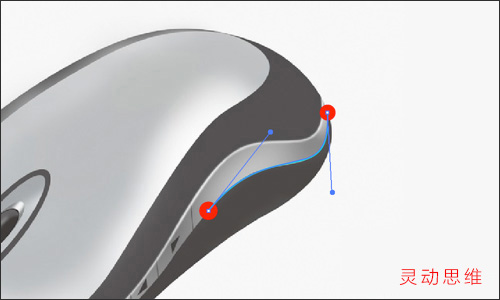

而实际上呢，也只需要用两个锚点就可以绘制这条曲线了，如下图
