Illustrator绘制逼真的汽车速度仪表盘效果(4)

文章来源于 优设,感谢作者 六层楼那么高 给我们带来经精彩的文章!
设计教程/矢量教程/Illustrator教程2015-07-20
Step 3 选择thickLines复合路径,对象路径偏移路径,输入2px偏移。将这个路径置于最前(Shift+Ctrl+]).然后跟之前创建的路径一起选择,路径查找器减去前面。 将结果形状转化为复合路径(Ctrl+8),然后将其更名为inter

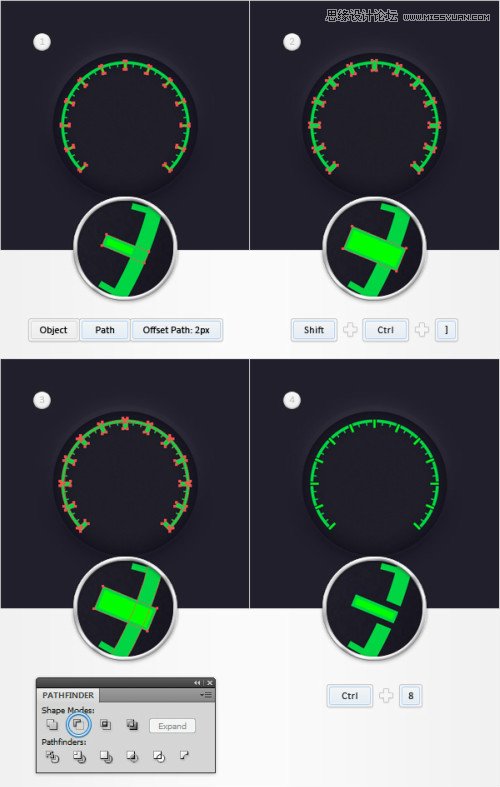

Step 3

选择”thickLines”复合路径,对象>路径>偏移路径,输入2px偏移。将这个路径置于最前(Shift+Ctrl+]).然后跟之前创建的路径一起选择,路径查找器>减去前面。

将结果形状转化为复合路径(Ctrl+8),然后将其更名为”intervals”

Illustrator绘制逼真的汽车速度仪表盘效果

Step 4

选择“intervals”复合路径,外观面板>添加新填色,设置颜色(24,22,34)。效果>路径>偏移路劲。输入-2px.

Illustrator绘制逼真的汽车速度仪表盘效果

添加文字

Step 1

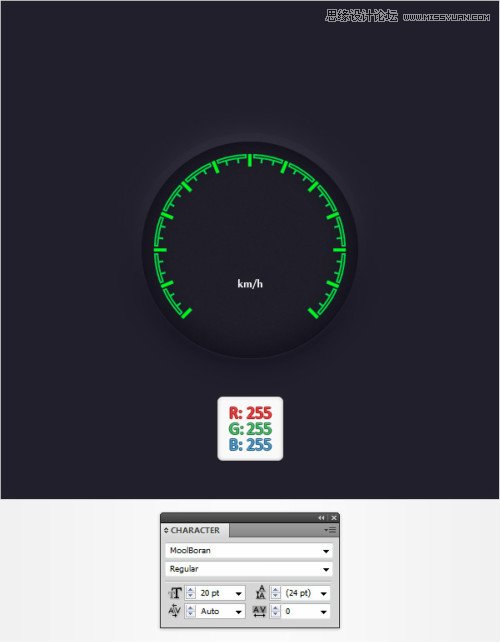

文字工具,打上”km/h”使用“MoolBoran”字体,大小20pt

Illustrator绘制逼真的汽车速度仪表盘效果

Step 2

添加如图所示的文字。大小18pt.组合所有文字。命名为”text”

Illustrator绘制逼真的汽车速度仪表盘效果

制作车程计表盘支撑点

Step 1

使用椭圆工具创建一个30px的圆。为他添加一个如下图所示的渐变。处置水平居中。

Illustrator绘制逼真的汽车速度仪表盘效果

Step 2

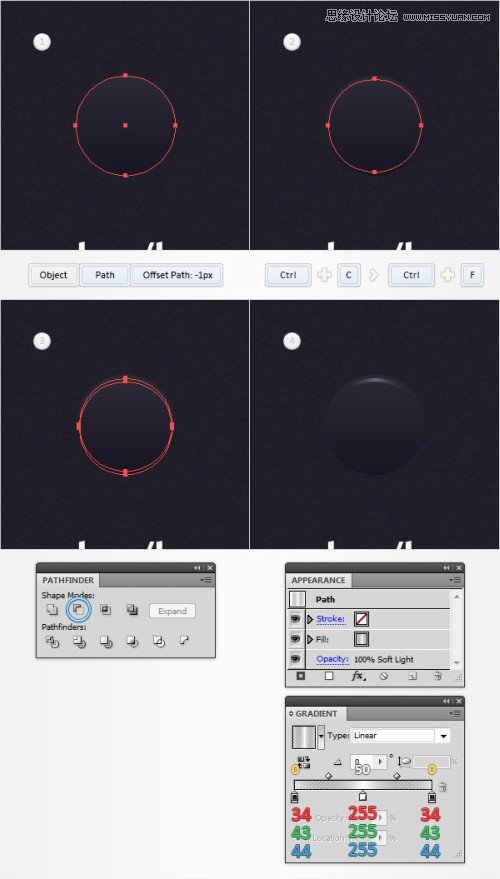

编辑>首选项>常规,设置键盘增量单位为1px。选择30像素的椭圆状,对象>路径>偏移路径。添加-1px.复制一份置于前面(Ctrl+C>Ctrl+F)

选择新的副本,下移1像素,选择副本和原始本,路径查找器>减去前面。给新得到的路劲填充渐变如下图所示的设置。混合模式为柔光

Illustrator绘制逼真的汽车速度仪表盘效果

Step 3

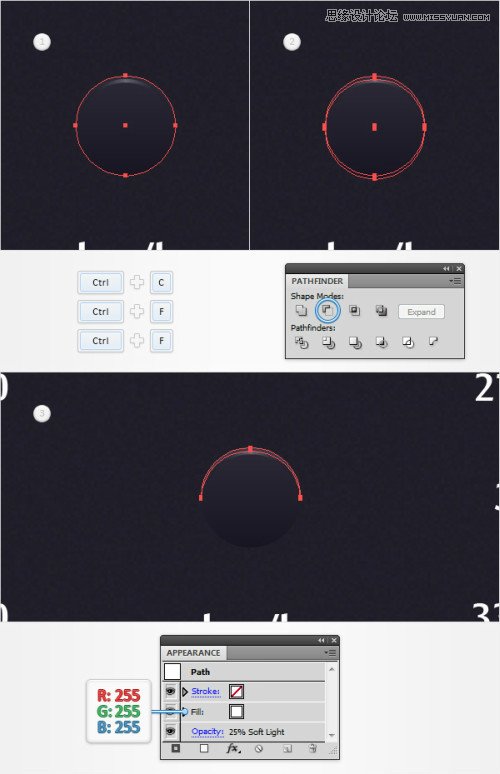

再次选择30像素圆,复制两份(Ctrl+C>Ctrl+F>Ctrl+F).选择最上一层,下移1像素.选择两个副本,路径查找器>减去前面,填充结果路径为白色降低不透明度25%,混合模式柔光。

Illustrator绘制逼真的汽车速度仪表盘效果

Step 4

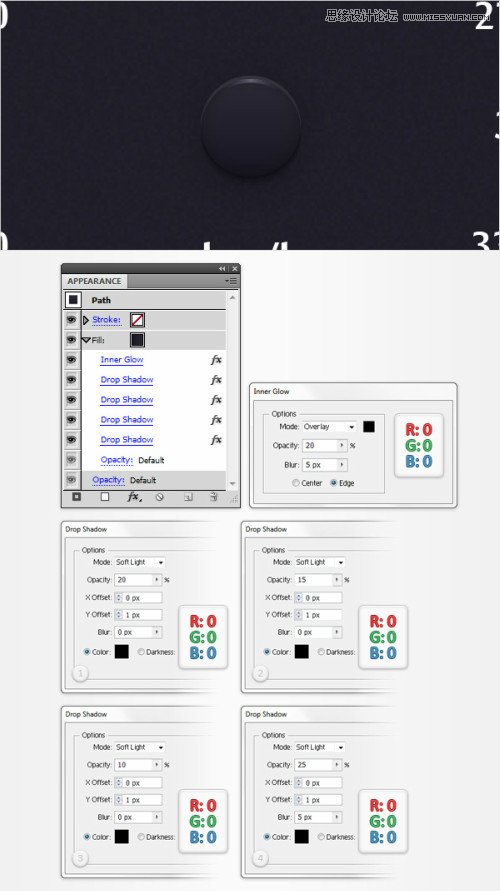

选择30像素圆,外观面板,选择填充层,效果>风格化>内发光,输入如下图所示的参数。再次添加阴影。参数如下。再一次添加阴影。然后第三次添加。

Illustrator绘制逼真的汽车速度仪表盘效果

Step 5

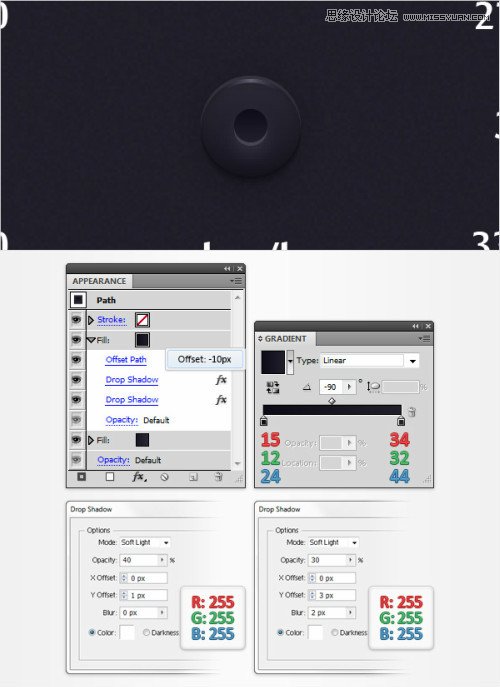

选择30px的圆。外观>添加新填色。添加如图所示的渐变。效果>路径>偏移路径。输入-10px的偏移量。确定。效果>风格化>阴影,输入如下参数。然后再一次添加阴影。

Illustrator绘制逼真的汽车速度仪表盘效果
