AutoCAD教程：三维旋转、实体移动工具讲解(4)

13、再对刚移动好的圆，沿X轴方向做“复制移动”，复制移动的距离为35。

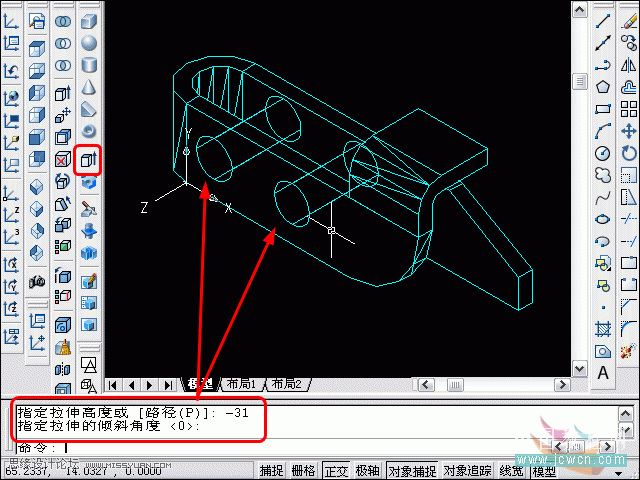

14、用“拉伸”命令，对完成定位的两个圆做拉伸。

看一下UCS坐标，现在还在这个实体的面上，是要逆Z轴方向拉伸，因此，拉伸高度应输入负值：-31，同样，倾斜度为0。

15、点击“差集”按钮，对实体做差集，选中两块大小实体，确认后，再点击选择要减去的由圆拉伸成的圆柱体，回车
确认即完成差集操作，如下图。

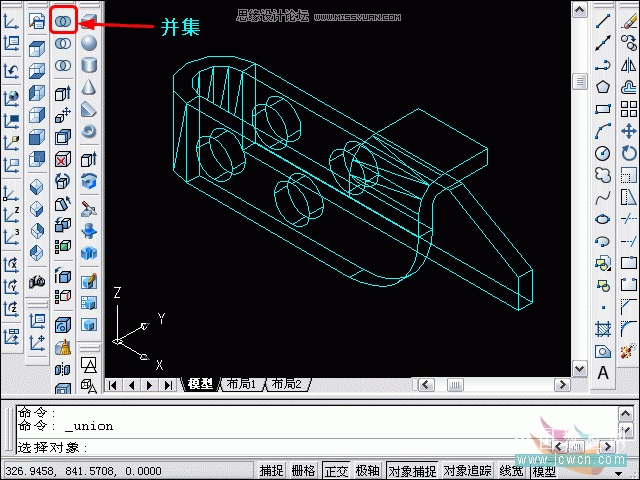

16、接着，再做“并集”，这个操作更简便，点击“并集”按钮后，圈选全部图形，回车即完成操作。

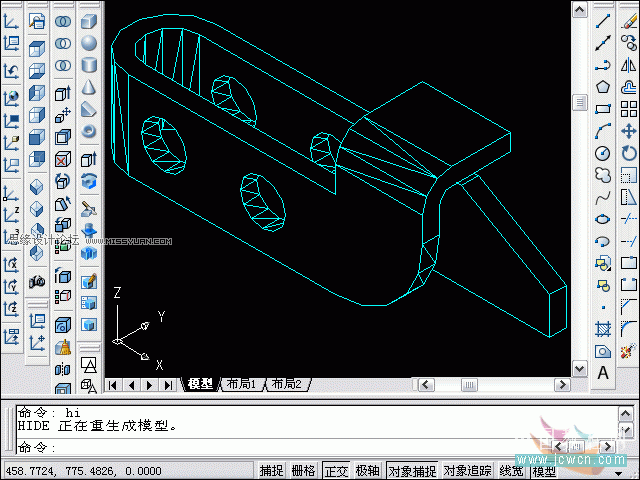

17、本题的操作全部完成后，还是来看一下。先看“消隐”图，输入“hi”，回车，即可看到消隐图。

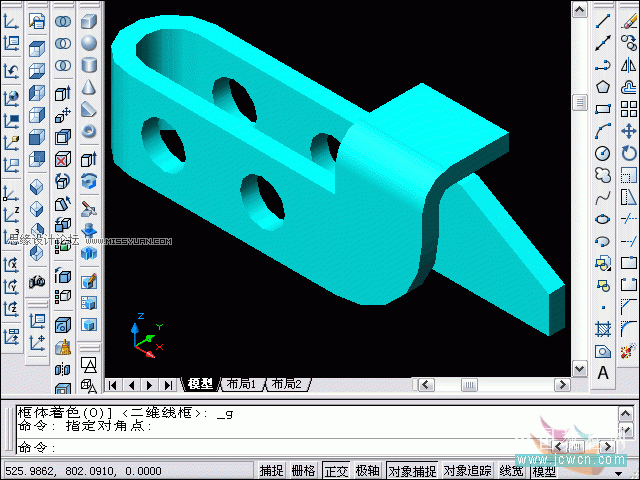

18、最后，还可以再看一下“着色”图。
