AutoCAD教程：倒角,面拉升,阵列详解(3)

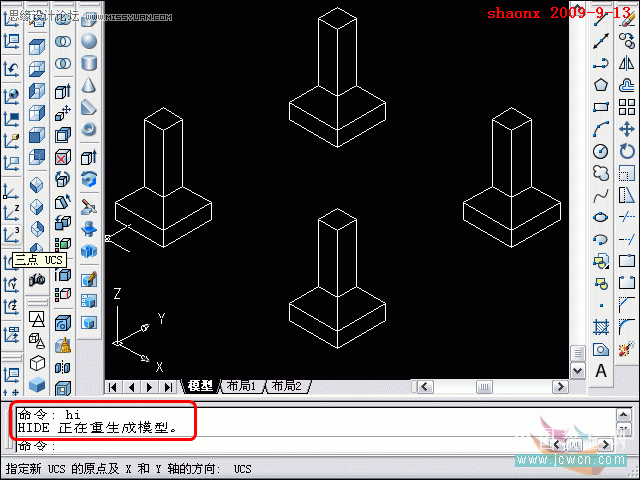

13、阵列完成后如下图，输入“hi”，转为消隐图。

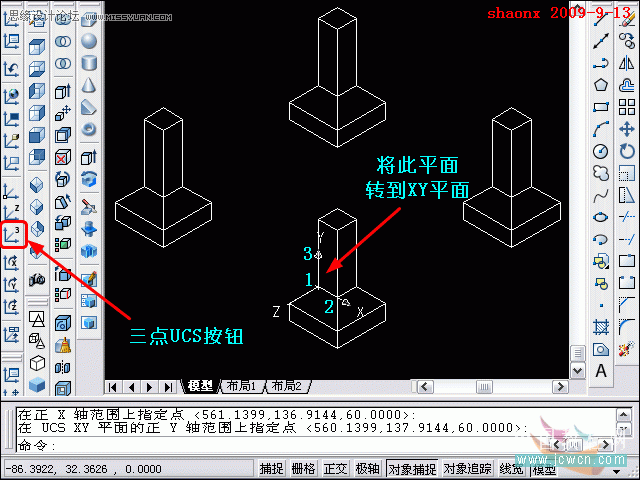

14、点击“三点UCS”按钮，按下图示意的顺序，确定UCS的三个点，1=原点，2=X轴方向，3=Y轴方向。

这样，将实体上的一个面转到XY平面，为后续操作做准备。

15、在刚选中的XY平面上画长方体，点击“长方体”按钮，指定长方体的角点，对照题目的要求，长方体的角点不是在现在平面的原点，因此，我们手工输入长方体的角点位置，[ 5,20,0 ]，即X向偏移5，Y向偏移20，Z向为0。

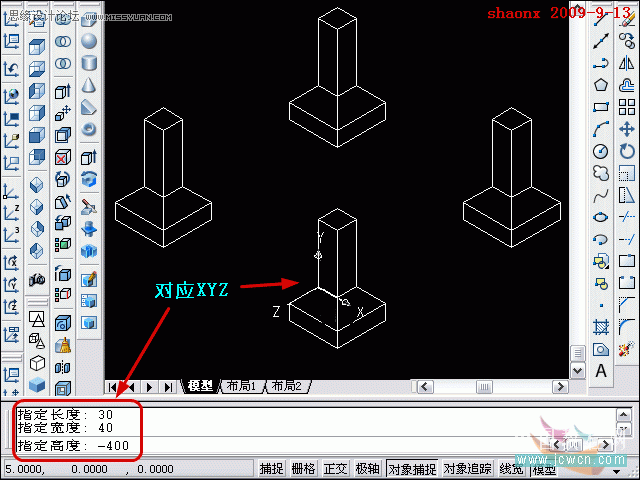

16、指定了长方体的角点，再指定要画长方体后，就可以在命令行里输入“长宽高”的数值，这在前面已讲过，“长宽高”对应的是UCS坐标的“XYZ”轴。

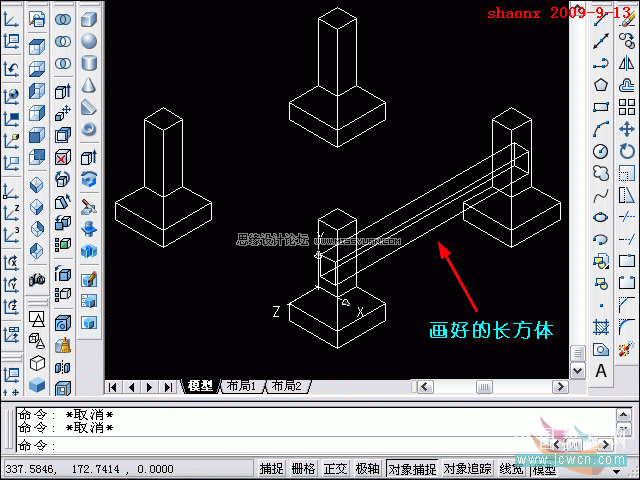

17、画好的长方体见下图。

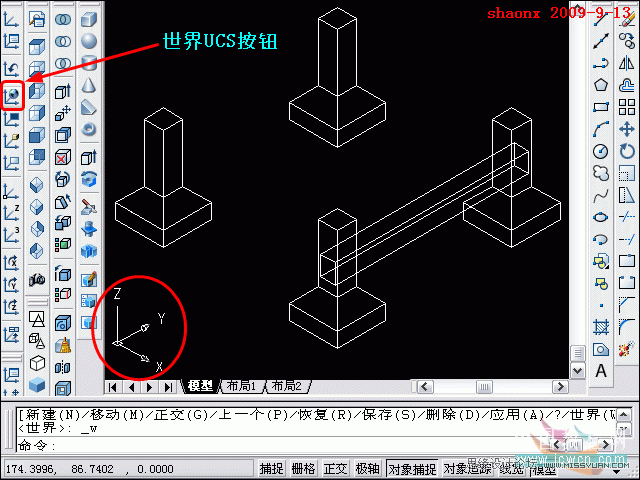

18、点击“世界UCS”按钮，将UCS坐标返回到原先的东南视图。

注意看下图中的坐标。这样，使整个图形的底部，处在XY平面里，为下一步操作做好准备。
