AutoCAD教程：倒角,面拉升,阵列详解

【AutoCAD三维建模 10 】—倒角、面拉升、阵列

本题主要是介绍：
1、在实体上作环形倒角。
2、实体面的拉升。
3、二维命令“阵列”中矩形阵列、环形阵列的运用。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

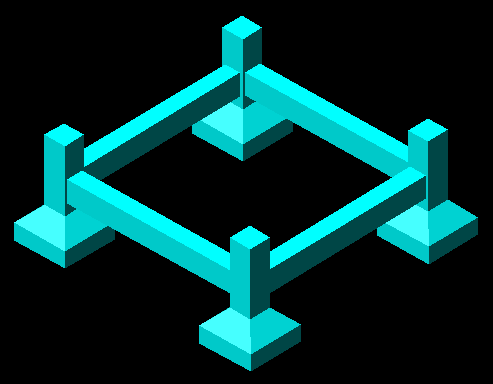

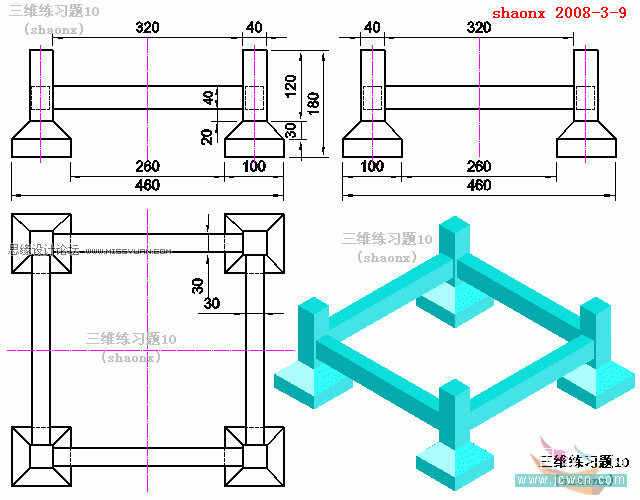

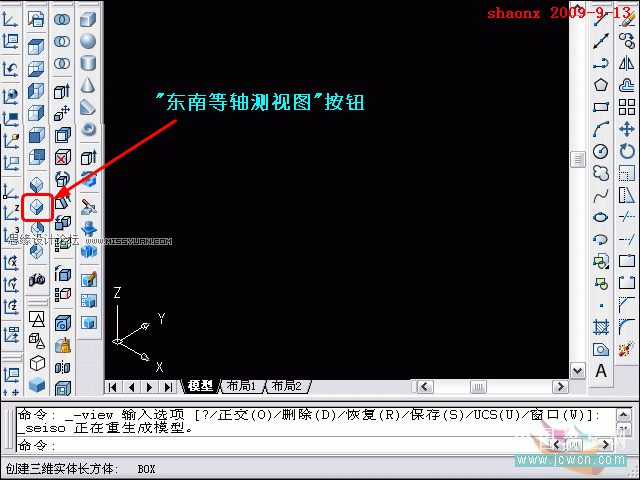

1、打开CAD，点击“东南等轴测视图”按钮，进入到东南视图界面。

2、在东南视图的界面里，点击“长方体”按钮，在界面里指定长方体的一个角点后，再输入“L”，说明要画的是长方体，而非立方体。

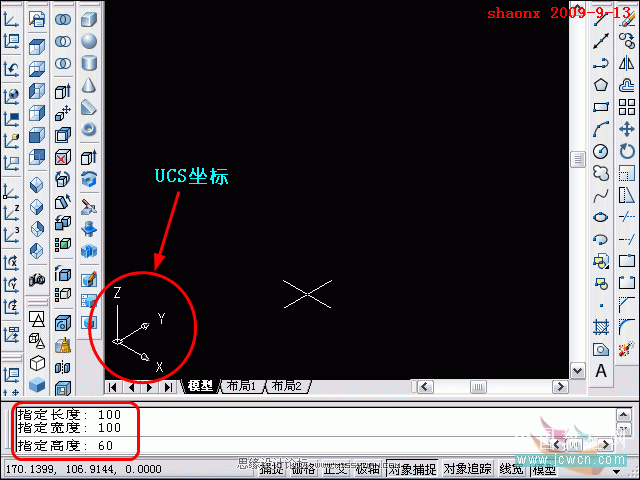

3、接着，在命令行里输入“长宽高”的数值，这在前面已讲过，“长宽高”对应的是UCS坐标的“XYZ”轴。

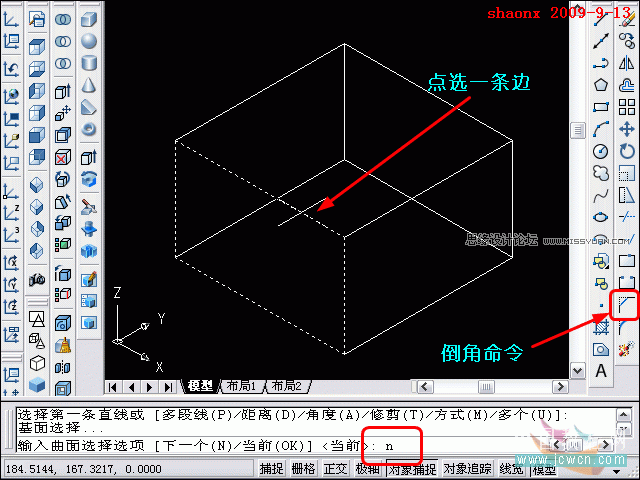

4、画好的长方体如下图。接着，做倒角，点击“倒角”按钮，点选顶面的一条边线，出现了如下图的情况，选中了边上的面，不是需要选择的顶面，再输入“N”，选择下一个。

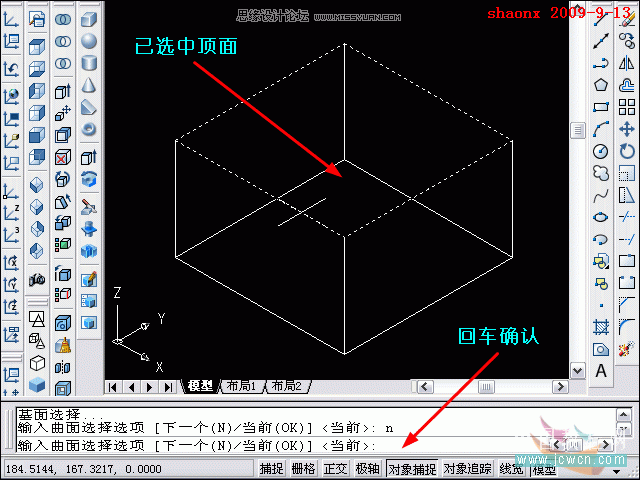

5、输入“N”并回车后，界面中出现了选中顶面的期望结果，这时，不再需要再选择，就直接回车确认。

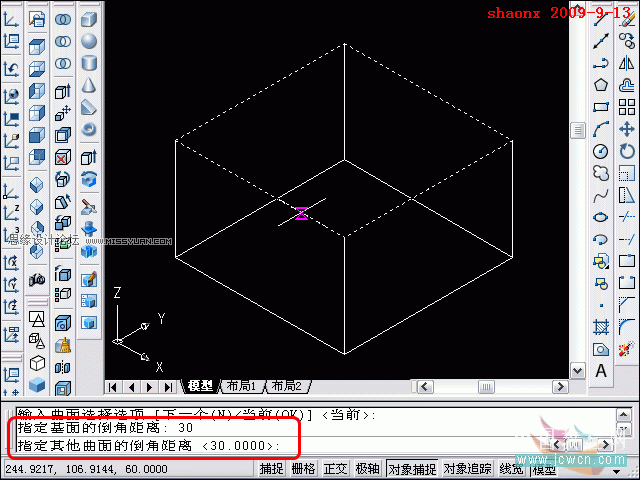

6、下面的操作就是输入倒角的距离，基面的倒角距离，就是顶面的倒角距离，其他面的倒角距离，就是侧面的倒角距离。
