AutoCAD建模教程：三维旋转、剖切、阵列的应用(3)

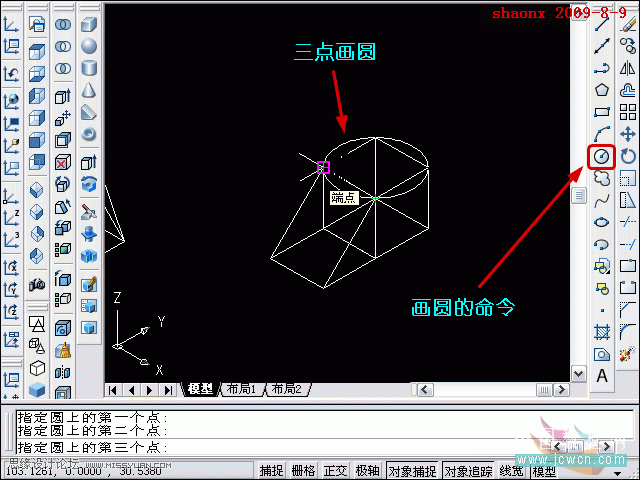

13、用“画圆”的命令，三点(3P)画圆，在位剖切的正方形顶面画一辅助圆，当然，在正方形的底面画圆也可以，但后续的操作会不大方便，因此选择了在正方形的顶面画辅助圆。

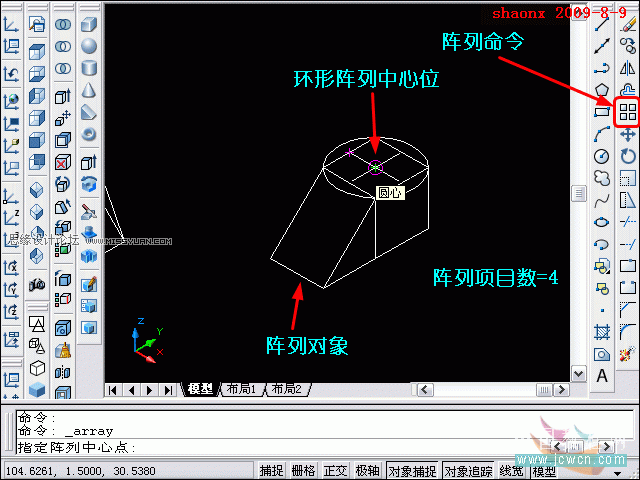

14、对正方形的剖切体进行阵列，中心位是辅助圆的圆心，对象是正方体的剖切体，n=4，作环形阵列。

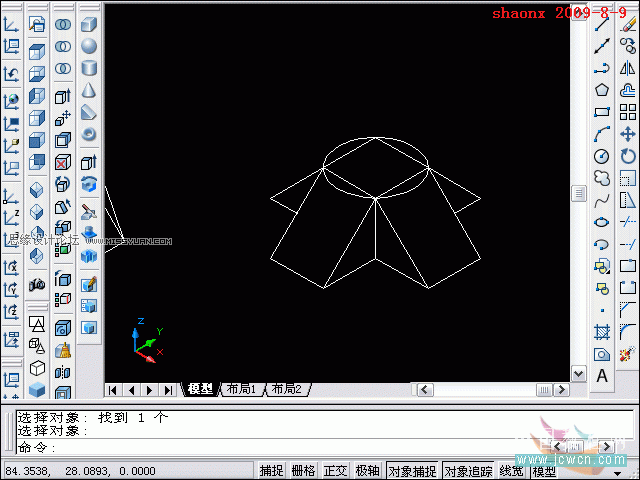

15、环形阵列后的图形如下图，删除辅助圆。

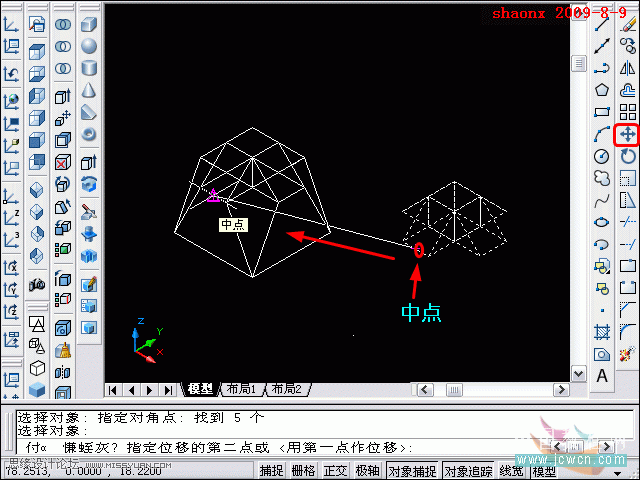

16、用“移动”命令，将正方体连同环形阵列后的剖切体一并移动到原来拉伸的图形之上，注意基点对准。

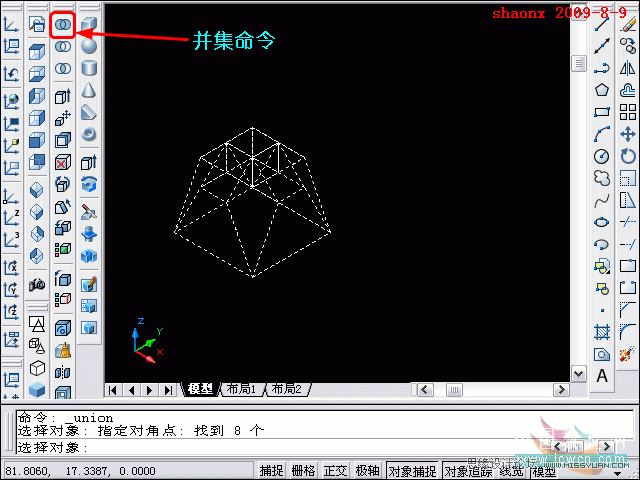

17、用布尔运算的“并集”命令，选择全部图形，回车确认，这样，整个图形就合并为一体了。

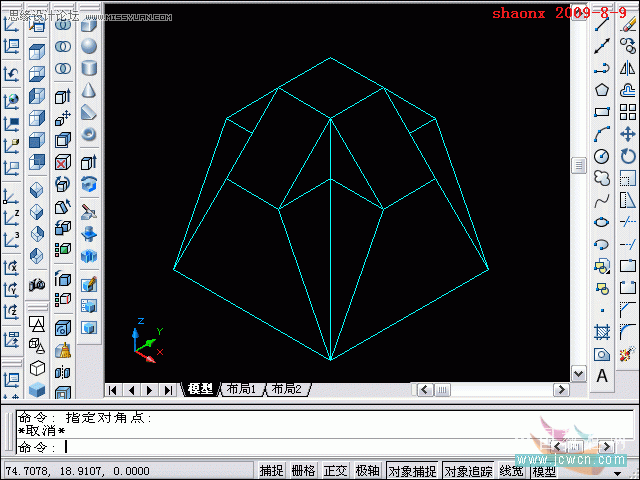

18、绘图完成后的线框消隐图形如下图。

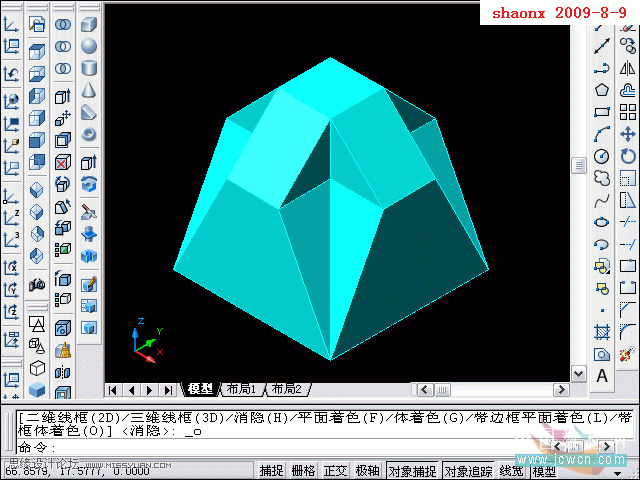

19、下图为着色后的图形。
