AutoCAD建模教程：三维旋转、剖切、阵列的应用

【AutoCAD三维建模 05 】—三维旋转、剖切、阵列

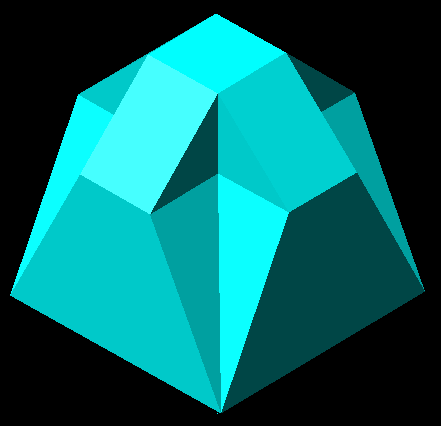

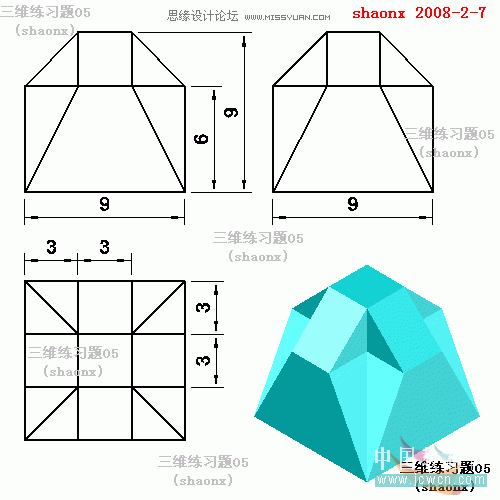

【三维练习题05】

本AutoCAD三维建模系列教程主要介绍：

1、在三维界面里进行旋转。

2、实体怎样做剖切。

3、怎样对实体作平面环形阵列。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

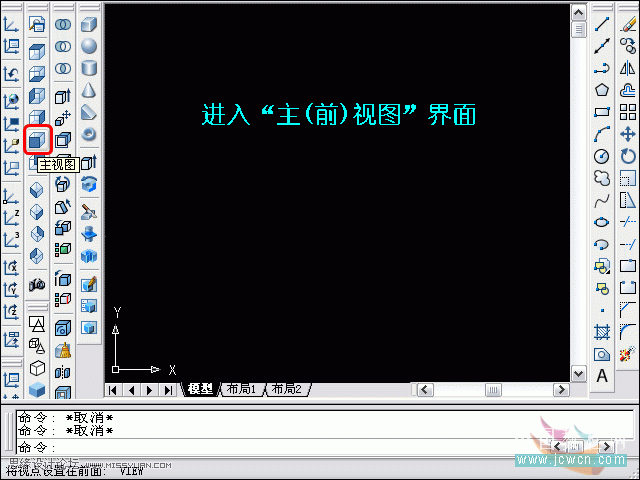

1、打开CAD，点击“主视图”按钮，进入主视图二维界面，平常，主视图大都称为“前视图”。

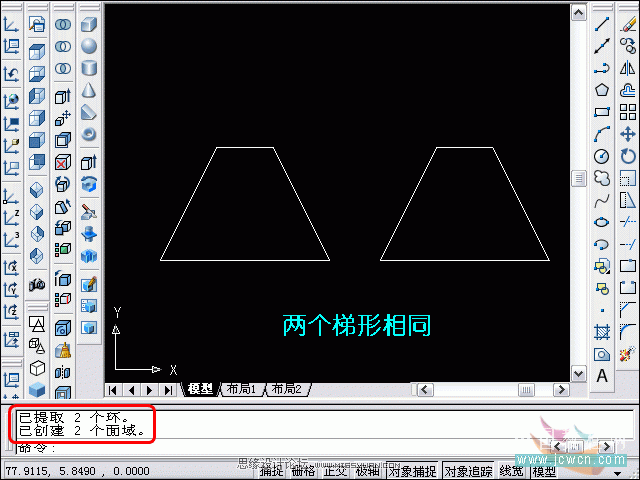

2、在“主视图”界面里，画2个相同的梯形，上底为3，下底为9，高度为6。如图所示，并做成2个面域。

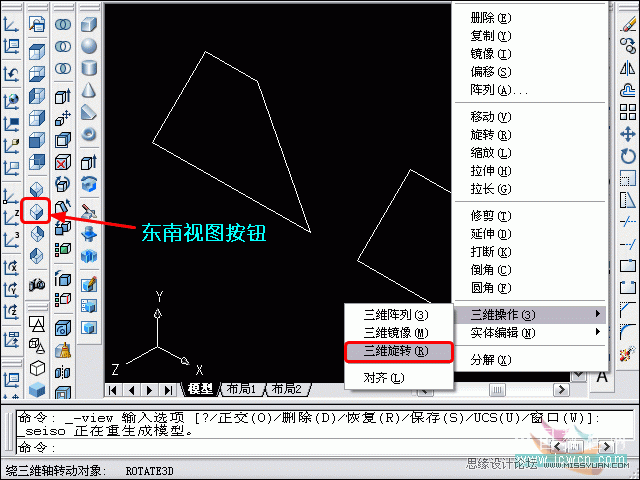

3、先点击“东南视图”按钮，进入到东南视图界面。再点击下拉菜单的“修改”→“三维操作”→“三维旋转”。

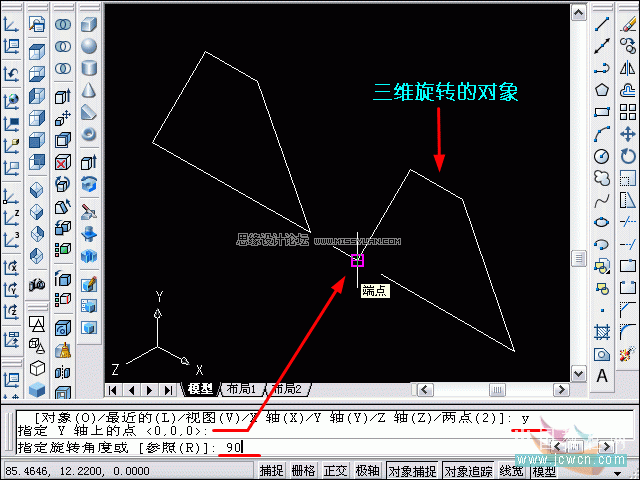

4、点击选中要进行三维旋转的右边的梯形，定义旋转轴时输入“Y”;指定Y轴上的一点，如图指定一个端点;旋转角度为90度。

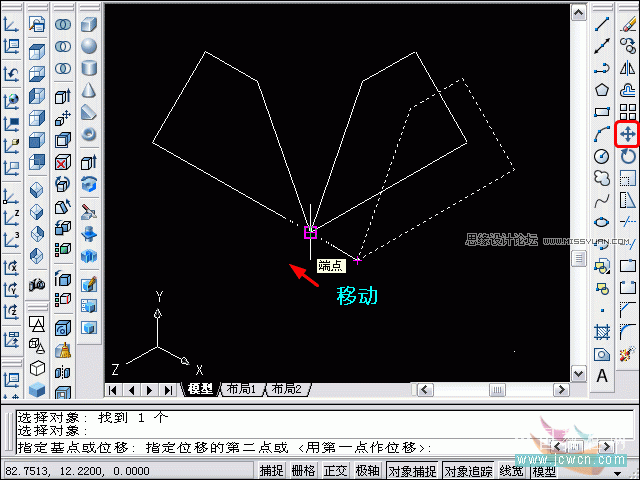

5、移动旋转后的梯形，移动基点为下底的左端点，与另一梯形的下底右端点重合，如下图所示。
