网页设计中的流程图制作心得

不同的网站规模决定了网站的制作流程，对于规模复杂或细节较多的网页或界面设计来说，用户使用的流程体验可能要在设计之初就考虑进去，而作为一个团队来完成的项目，必须让每位团队成员都了解整个设计产品的流程关系，所以就出现了流程图设计，虽然并不是每个网页与界面设计都需要流程图，不过作为一个网页设计师是有必要了解这一环节的，以下是某位设计师对流程图的个人理解：

话说一个哥们在MSN上告诉我，他们公司的交互设计师只产出流程图，并问我用什么标准评价流程图的好坏。他的说法把我彻底震了-这分工也太细了吧!也不知道该说他们那里这样是好还是不好。

不过仔细想来，我倒的确没有仔细考虑过流程图的好坏，正好借此机会自我总结一下。

1、各司其职的形状

在我的流程图中，适用于不同目的和功能的形状都有各自确定的规范。到目前为止，我一共定义了以下一些形状：

（1）开始和结束

作为整张流程图的头和尾，必须标清楚到底具体指哪个页面，以免日后出现歧义。

（2）网页

如你所见，网页的形状是一个带有漂亮的淡蓝色过渡效果的长方形，它的边框为深蓝色，中间写明了这个网页的用途，括号中的数字代表这个形状所对应的demo文件的名称(比如这里是2.html)，我有时会把流程图输出为网页的形式，并把每个网页形状和它所对应的demo文件链接起来，这样查看起来非常方便。对OmniGraffle来说这是小菜一碟，如果你被迫用Visio，嗯……

另外，所有从形状出来的线条，都具有和此形状边框一样的颜色。这样的做法不仅看起来漂亮，在复杂的流程图中还能轻易地标明各形状的关系。我没有见过类似的做法，所以这是由我首创也说不定，呵。

（3）后台判断

很常见的一个形状。我在用法上有一点和其他人的不同在于，我几乎总是让‘是’的分支往下流动，让‘否’的分支向右流动。因为流程图一般都是从上向下、从左到右绘制的，遵循上述规则一方面可以让绘制者不用为选择方向操心，另一方面也方便了读者阅读。

（4）表单错误页

既然有表单，当然会有错误信息。其实这个信息很重要，用户出错时惶恐不安，就靠着错误提示来解决问题了。你不在流程图里说什么时候显示错误页、不在demo里提供错误页，有些程序员会直接在网页上写个“错误，请检查”，所以UI设计师一定要对这个东西重视起来。

但一般来说也没必要把每种错误都在流程图中表示出来，因为含有两个文本框的表单就有三种出错情况了，多了就更不用说了。所以我都是把错误页变为表单的附属页，比如表单页的编号为2，那么此表单错误页的编号就从2.1开始排下去，每种错误放到一个附属页中，这样程序员在拿到demo时也能搞清楚什么意思。

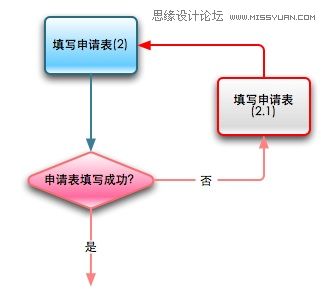

结合网页和表单的形状，一个表单验证的流程图就是这样的：

（5）后台动作

并非所有后台动作都绘入流程图中(否则流程图就会变成庞然大物了)，只有需要特别强调的后台动作(和用户体验直接相关的)才使用此形状。

（6）多重分支

多重分支指的是几种并列的情况，每种情况都有发生的可能，发生哪种取决于分支起始处的判断结果。

（7）对话框

有时候一些操作可以利用对话框来完成， 这些对话框由js生成，显示在父界面之上。

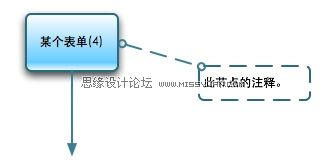

（8）注释

这个形状(比如页面)详细的内容，或者需要解释的业务逻辑，甚至用户此处的情况等，我都会放到注释中，这样既降低沟通成本，又可作为备忘。

（9）跳转点

在一个复杂的流程图中，往往出现跳转到另外一个远处结点的情况，此时如果直接用线连过去，未免使得流程图显得凌乱，用一个跳转点就解决问题了。在点内标明跳转到的形状的编号，画起来容易，看起来也清楚。

此外，也可以利用跳转点来分割篇幅巨大的流程图，Yahoo!就这么用。
