详细解析线框稿和视觉稿与原型的区别

我和群里设计师聊，发现Prototype、Wireframe、Mockup 因为翻译有时候皆统称为「原型」的关系，导致大混淆，所以来说明下这三者的不同，不清楚这三个术语有什么区别的同学来涨姿势咯。

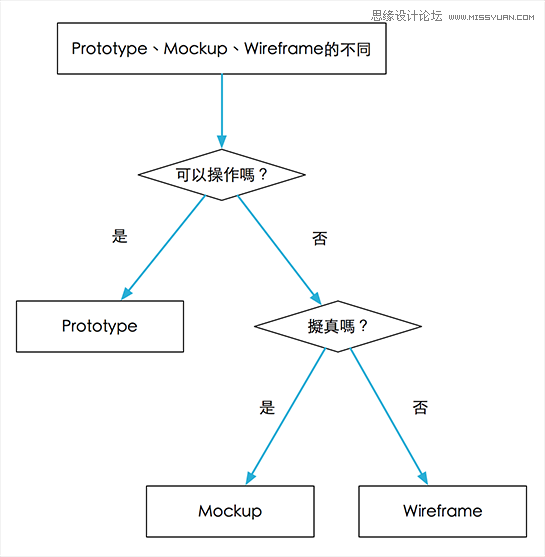

这是最简单的分法。(拟真=模拟真实最后产出，不是拟物风。)

Wireframe

静态的「线框图」

Wireframe 是线框图，除去各种视觉影响元素，只用线条和方块来绘制，可以专注在功能和操作上。不管是用手绘或是软件绘图都可以。

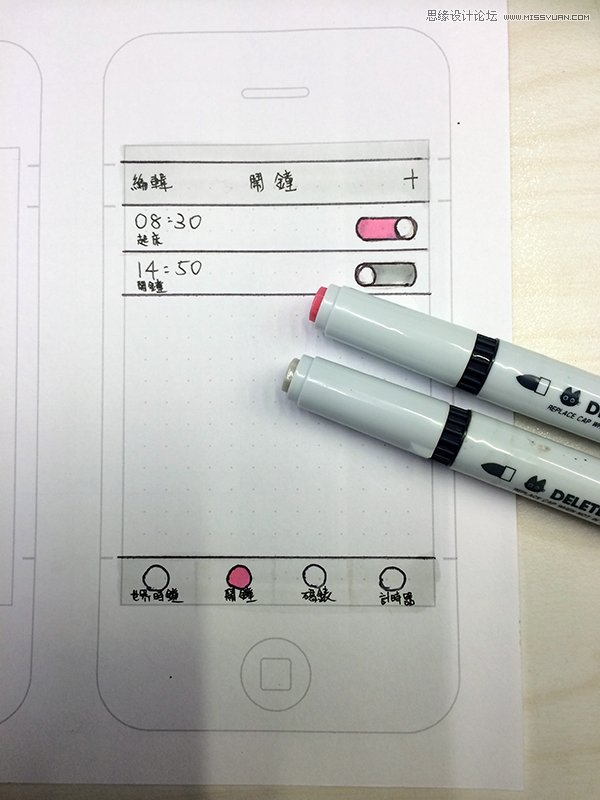

这是手绘的 Wireframe。

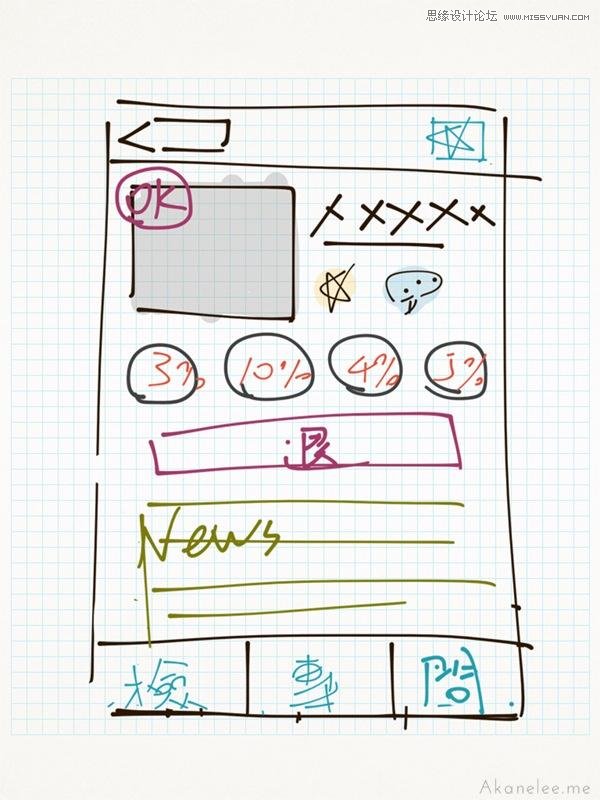

这是用 iPad 乱撇的 Wireframe。

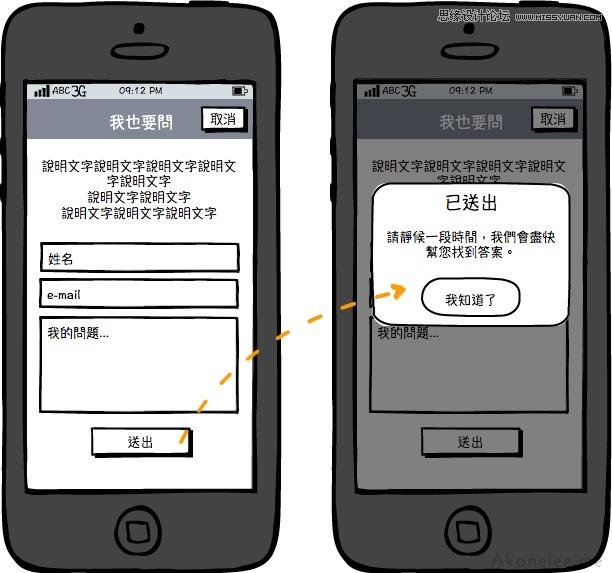

这是用软件画的 Wireframe。

Wireframe通通是静态的，不会动、不能被操作，就只是图片。

Mockup

静态的「视觉稿」

用 Photoshop、Sketch 制作的视觉稿，下一步就是切图交给 RD 套版的成品。视觉上和最终可操作的产出一样，就差 Mockup 是单张图片(档案)而已。

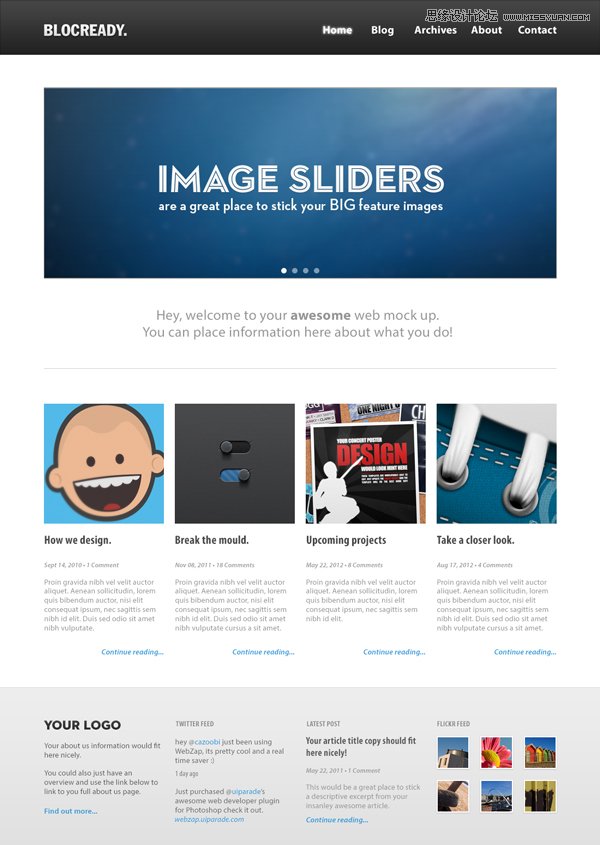

很像最终产出的 Web 设计，是 Mockup。

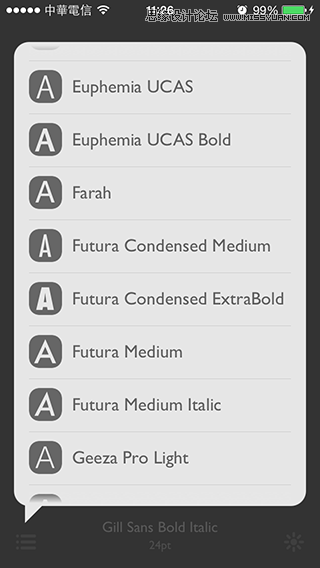

很像最终产出的 App 设计，Dribbble上有很多都类似长这样，叫 Mockup，Mockup 也是静态的，不会动、不能被操作。(会不会动不是指动画，而是指有没有串后台资料。)

Prototype

可操作的「原型」

要被称为 Prototype 最重要的一点就是「它会动」也就是它可以被操作、有反应。有人会把 Prototype 分成低保真原型、高保真原型等等，不要想得那么复杂，只要会动的、可操作的、还没正式发布上线的，都能被称为 Prototype 。

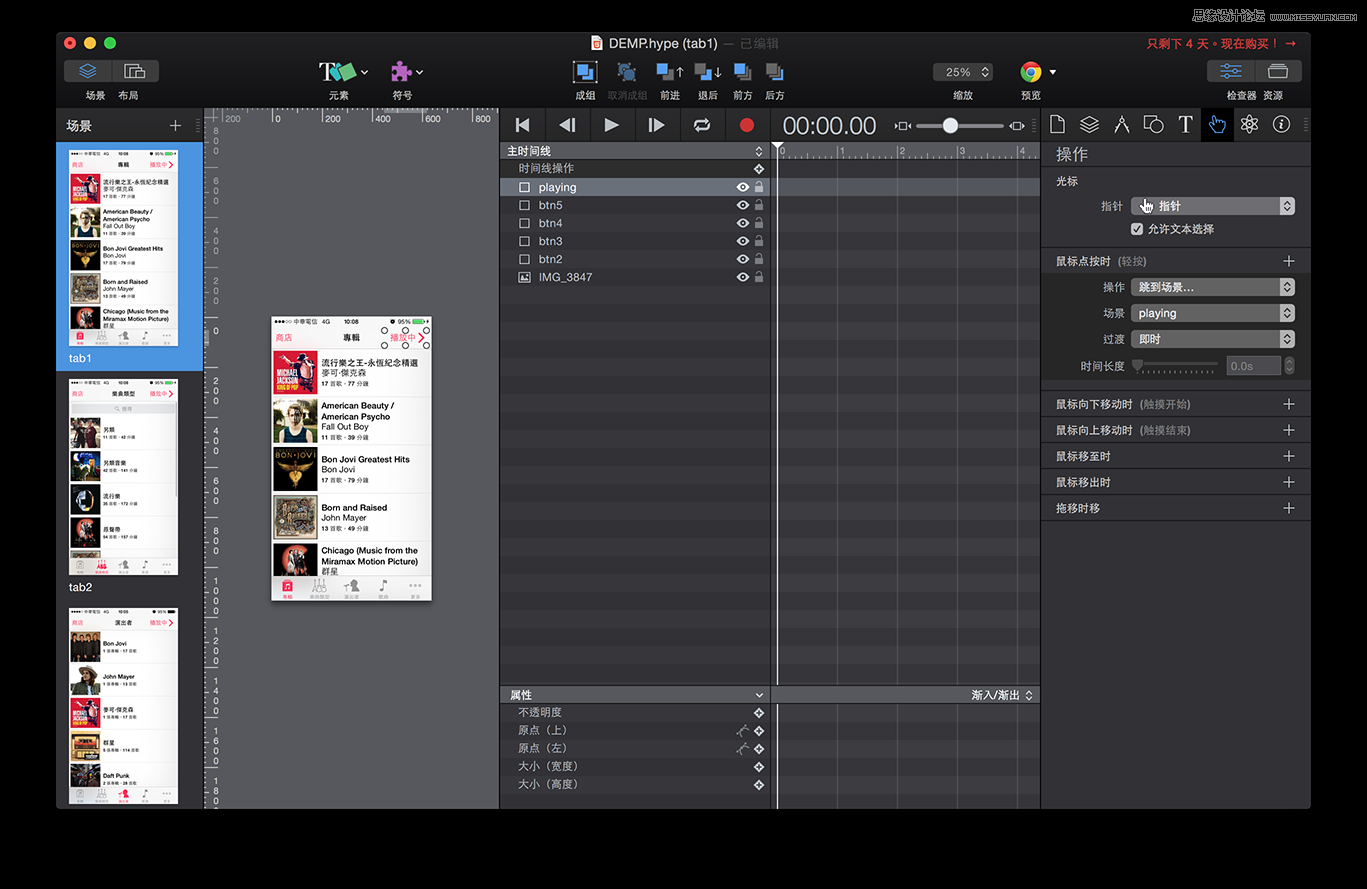

参考《无代码动效神器!教你用Hype3做APP原型的基础过场(附神器)》一文，这里的 Prototype 是用 Mockup 做的。

低保真原型 = Wireframe + 可操作

高保真原型 = Mockup + 可操作。

已经切图交给RD 套版、尚未套后台资料(先用假资料)的也会被称为高保真原型。

Prototype 最重要的就是「可以被操作」。所以手绘撇一撇数张 Wireframe，做成可以被操作的模式，就能叫它做 Prototype。像上图所示，几张 Mockup 串一串设定操作范围，可以被操作，也是 Prototype。

结论

中国有很多奇怪的简中译文，如果跟着把 Wireframe、Mockup、Prototype 通通喊做原型的时候，就分不出来对方讲的原型指的是哪一种。硬要翻成中文不如称它是线框稿、视觉稿、原型，当然最好的情况下还是使用英文吧。

如果沟通的对象、尤其是交办工作的人开口就是「原型」，请一定要问清楚是哪一种， Wireframe?Mockup?还是 Prototype?不然鸡同鸭讲之后的下场绝对让项目小组鸡飞狗跳。
