如何设计产品使用示意图(2)

文章来源于 logosky.net,感谢作者 陈汉聪编译 给我们带来经精彩的文章!
设计教程/设计理论/设计理论2009-09-15
一个简单的动作可以用一张图片来表达,但通常在操作中所涉及的一个步骤都需要几个动作才能完成,如上述三张图所示,它表达出了将两条线分别插进两个线槽的动作。图中的手部元素发挥着重要的沟通作用。虽然你可以用

一个简单的动作可以用一张图片来表达,但通常在操作中所涉及的一个步骤都需要几个动作才能完成,如上述三张图所示,它表达出了将两条线分别插进两个线槽的动作。图中的手部元素发挥着重要的沟通作用。虽然你可以用箭头或引线代替手部,但描绘双手更能增加使用者的真实感受,更真实地模拟操作时的体验。同时,当一个系列的手部动作组合时,就显示出它的另一个优点:手部的变化呈现出移动感,一如我们在真实世界中所看到的一样。

你需要对所涉及的动作非常清晰。理论上,越多图片当然表达的动作更清晰。将你所拍摄的照片导入电脑中,我们就可以开始描绘,但这个时候,有很多地方我们要小心:

只画你所需要的部分:

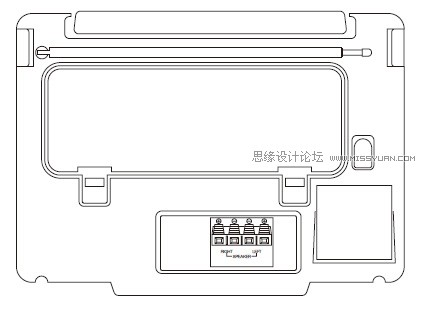

如何设计产品使用示意图

将与动作无关的元素加在一起,只会让读者的注意力无法集中。

如何设计产品使用示意图

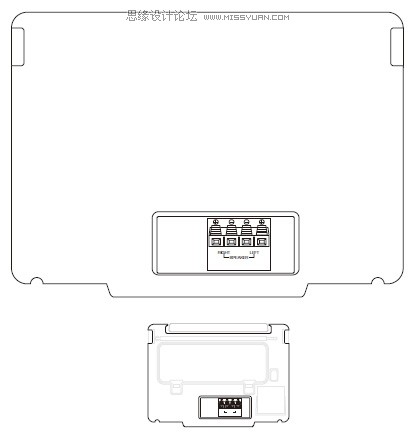

“最小化”思考:

在步骤中的每一个动作,我们只描绘那些与该动作有关的部件,在这个例子中,这个收音机我们只描绘出它的轮廓及后面的插板。只描绘所需要的元素可以让读者一下子就知道自己在哪里。上面的大图中,在上方两侧的描绘让人一眼就知道这是指收音机的背面。当然,你可以象小图一样,将其它的元素变成浅灰(但它仍然无可避免使构图更加拥挤),这也可以说是另一种选择。

寻找最佳姿势:

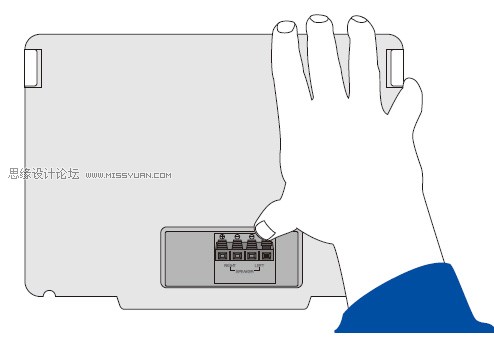

如何设计产品使用示意图

不清晰:或许你在实际生活中真的会用象上图一样的手势去按那个按钮,因为你希望抓紧上部以避免按的时候将收音机翻倒。但在示意图中,直接表现这个动作就非常不明智。

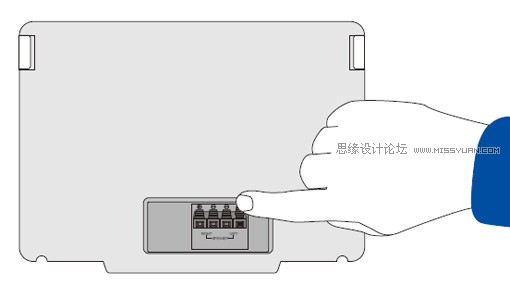

如何设计产品使用示意图

这样才是清晰的:手部动作具有非常丰富的表达能力,一些细小的变化都会产生不同的意思,所以我们必须非常谨慎地设计手部动作,一定要能够清晰表达出这个动作的意思,以让读者一看到示意图就知道如何做。象第一张图,虽然你自己知道是在按下面的键,但观看的人并不知道。这里涉及到一个提炼的过程,有时候,一些我们感觉非常自然的动作如果以示意图表达出来时,反而会让人不知所云。

拉近焦距:

如何设计产品使用示意图

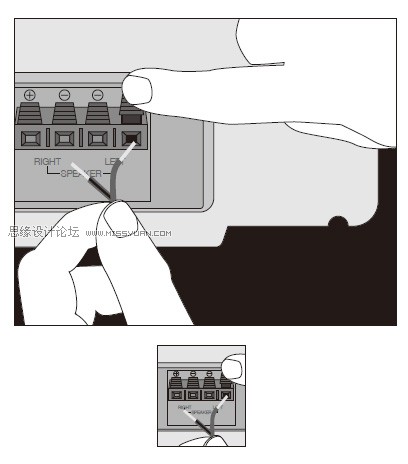

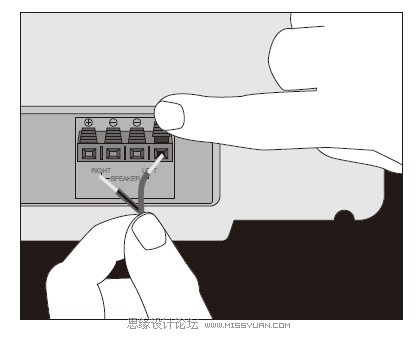

拉近一点,再近一点:截取其中的区域使整个动作显得更靠前,但要留意两点:一,周围要有足够的空间能够让读者辨认区域在产品中的所属位置——象上图一样,收音机的转角位传达出区域的所在位置;二,尽可能将手部动作完整表达出来。

如何设计产品使用示意图

但并不是越靠前越好,象上面小图一样,则明显靠得太前了。比较理想的做法是我们只放大区域的某一部分(象上面大图一样),应该显示插板与其它部件的位置关系。

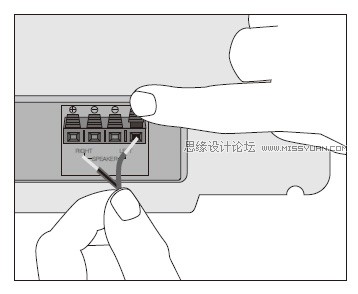

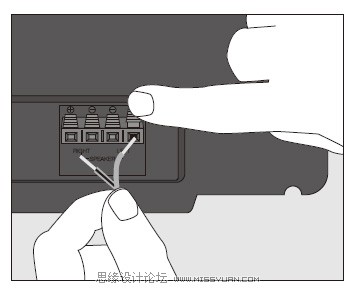

加亮区域:

如何设计产品使用示意图

如何设计产品使用示意图
