AutoCAD教程：面上作圆,旋转建实体,镜像命令解析(3)

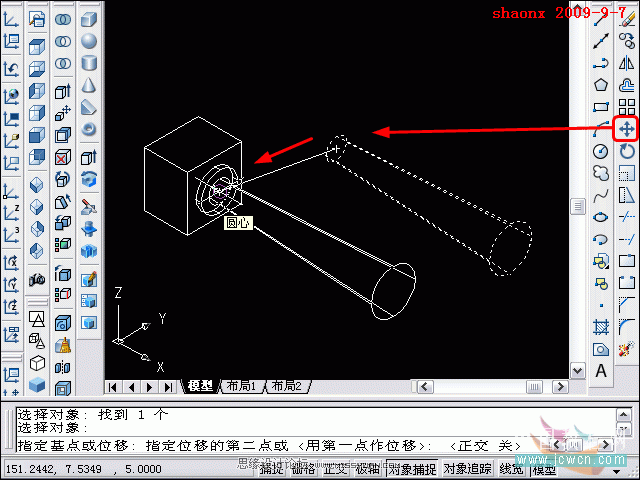

12、用“移动”命令，移动这个圆柱实体，移动基点是圆柱实体小头的圆心，移动到长方体面上圆的圆心处。
注意，由于圆柱实体的长度已经扣除了长方体面上圆的高度“1”，因此，移动到长方体这里时，面上圆会显示2个圆心，我们选择靠外面的1个即可。

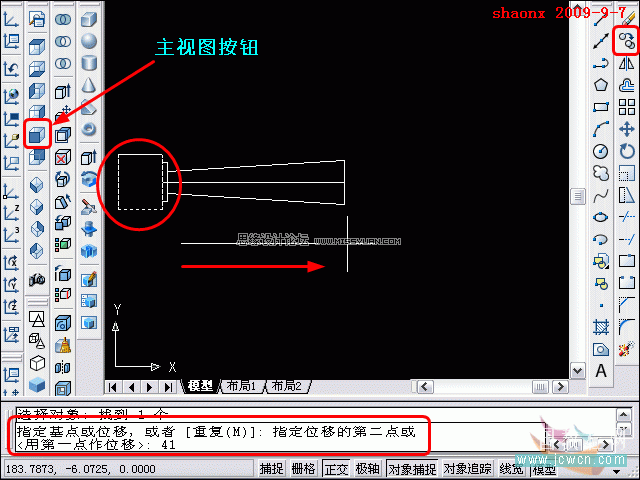

13、点击“主视图”按钮，将界面转到主视图界面，用“复制”命令，将长方体向右复制移动41，注：41=33+8（见题目尺寸图）。

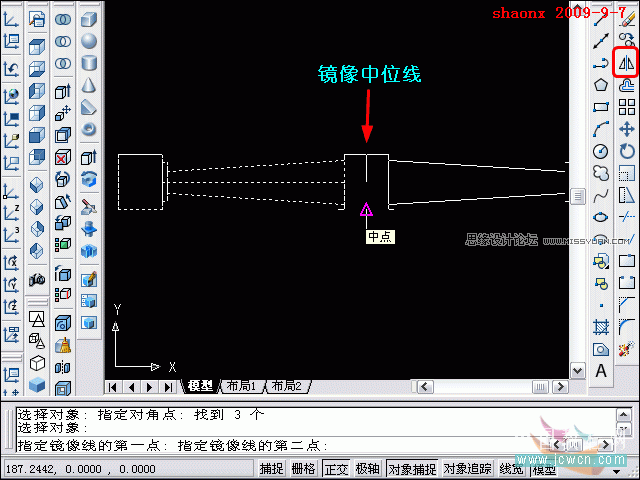

14、再用“镜像”命令，将左边的圆柱、面上圆实体，长方体，都镜像倒右边，镜像的中位线是是刚复制移动的长方体的中心垂直线，见下图。

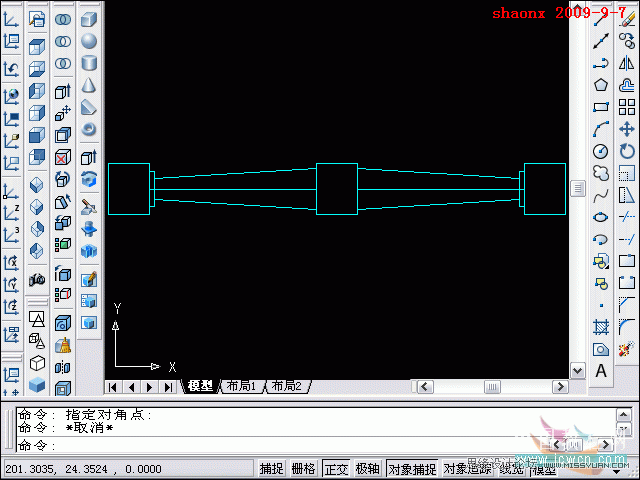

15、下图即为完成镜像操作的图形。

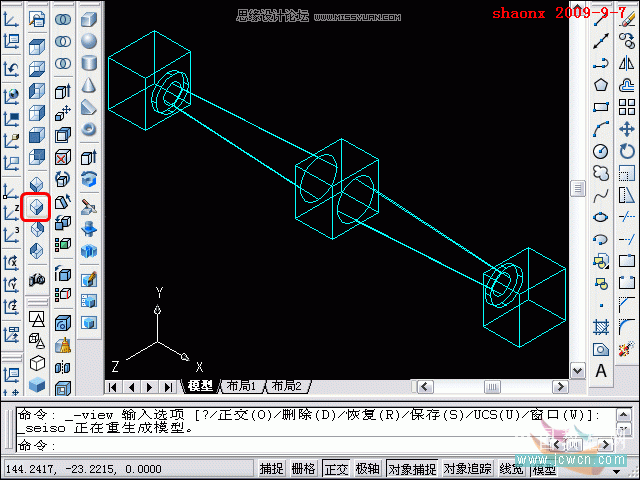

16、点击“东南等轴测视图”按钮，转回到三维界面。下图是完成的三维界面里的线框图。

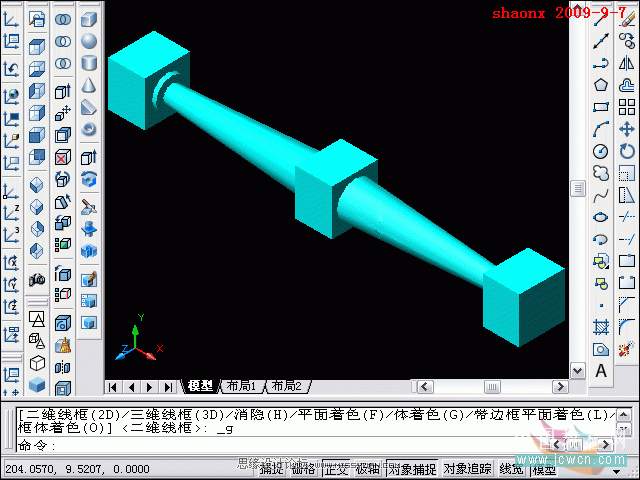

17、最后，着色看看三维实体图。
