AutoCAD教程：面域拉升、剖切、面上作圆(2)

9、下面，对剖切完成的实体进行移动，如下图，注意移动的基点位置。

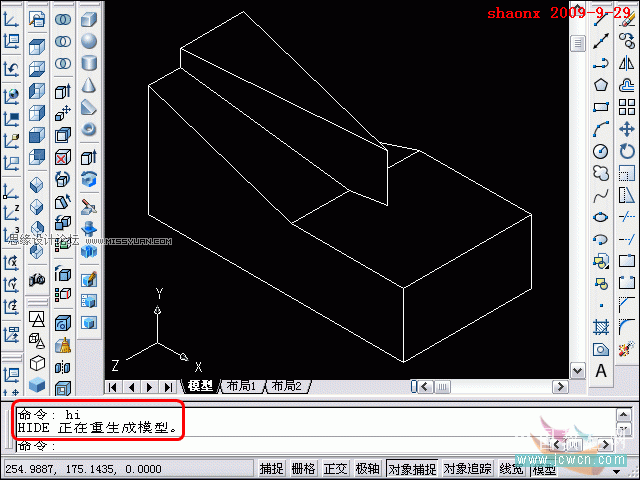

10、用“消隐”命令：hide，得到了消隐图形。

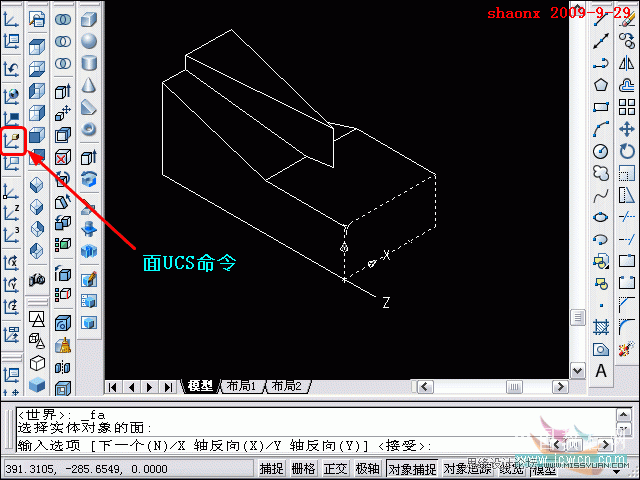

11、点击“面UCS”按钮，再点击选择实体最前端的面，使UCS坐标移动到这个面上，回车确认，就是使选择的面处于 XY 平面，便于后续的操作。

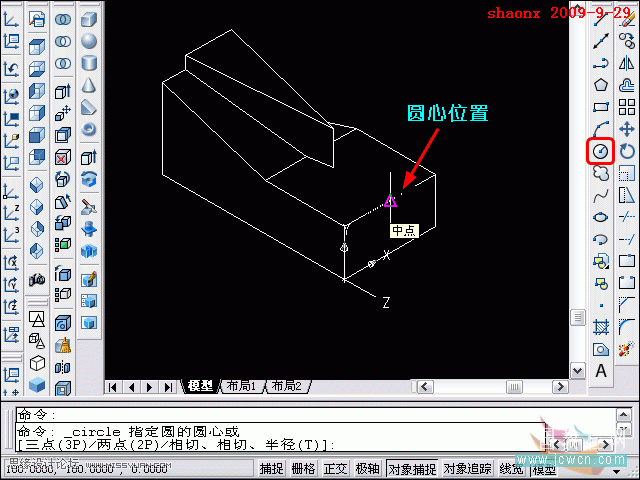

12、点击“圆”按钮，点击最前面平面的上端的中点，为画圆的圆心位置。

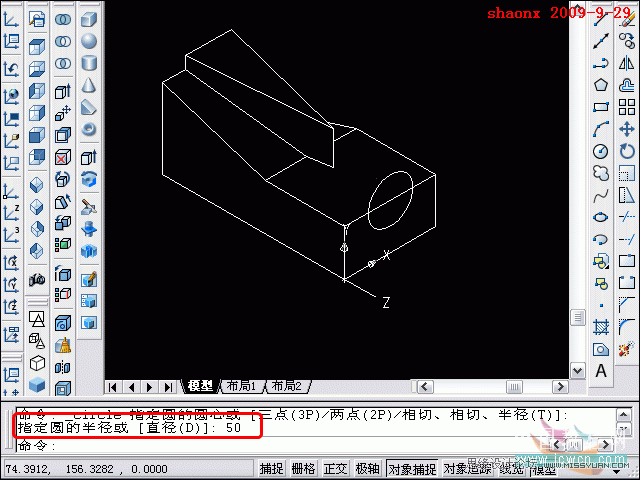

13、指定了圆心后，再输入圆的半径50，这样，我们就在平面上画了个R50的圆，如下图。

14、用拉伸命令，将刚画的圆拉伸100，注意UCS的 Z 轴方向，输入的值为负值。

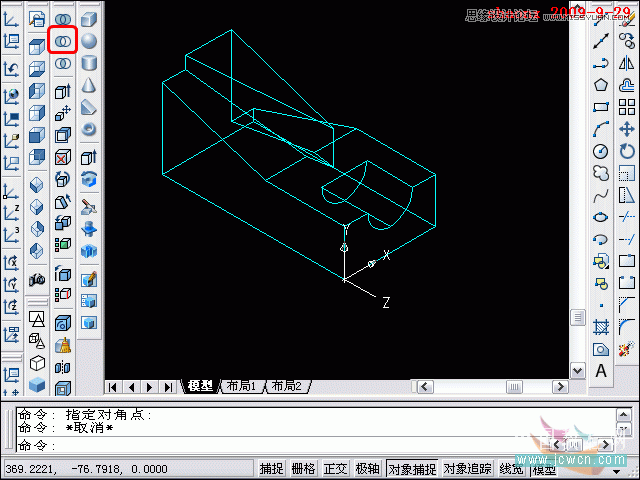

15、用差集命令，从实体中减去这个圆柱体，如下图。

16、点击“世界UCS”按钮，使UCS坐标回到原来的状态。
输入“hi”看到一个完整的消隐图。

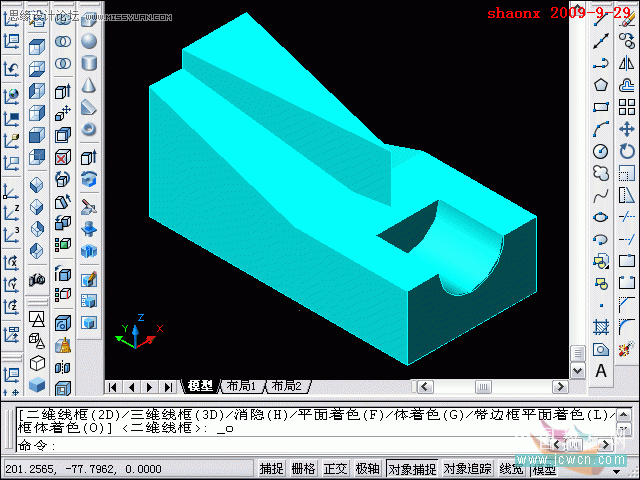

17、图形全部完成后，选择着色命令，就看到了一个着色的三维实体图。
