AutoCAD教程：面域拉升、剖切、面上作圆

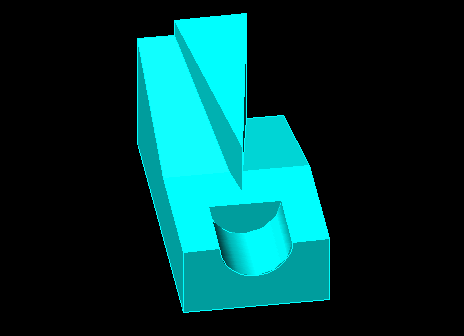

【AutoCAD三维建模 11 】—面域拉升、剖切、面上作圆

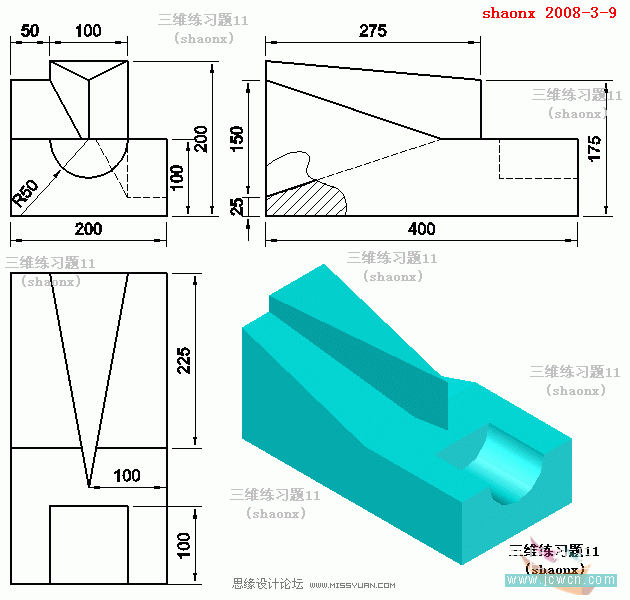

本题主要是介绍：
1、做成面域拉升成实体上。
2、在一个实体上作两次剖切。
3、再练习一下面上做圆并拉升及差集的运用。

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

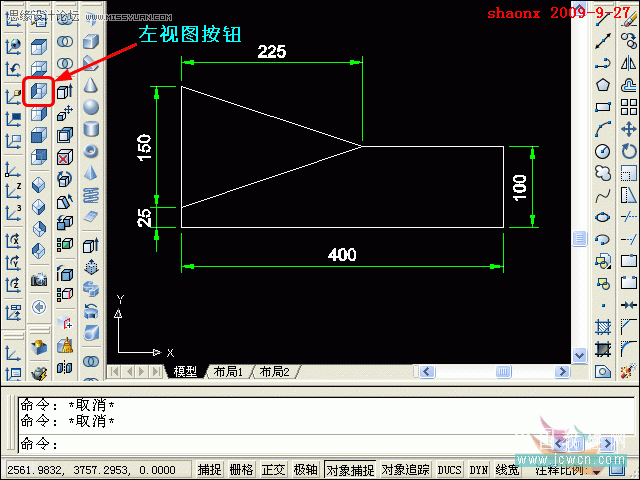

1、点击“左视图”按钮，进入到CAD的左视图界面。
按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成2个面域。

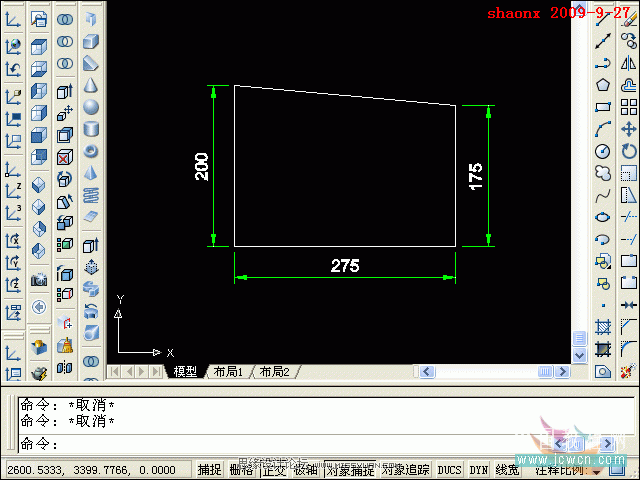

2、再按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成面域。

3、画好后的两个图形(三个面域)，如下图。

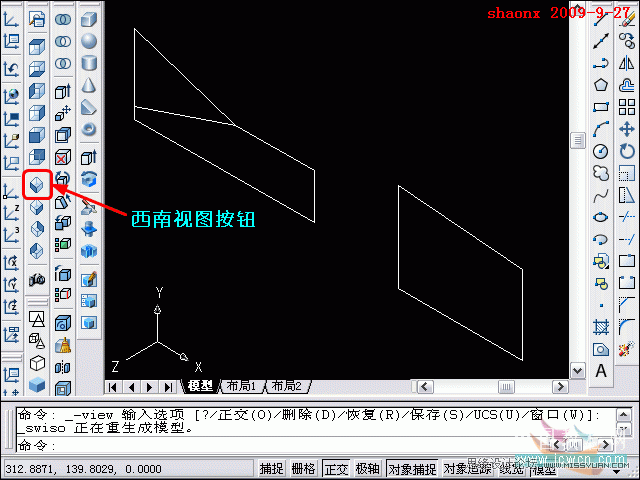

4、点击“西南视图”按钮，转到西南视图界面。

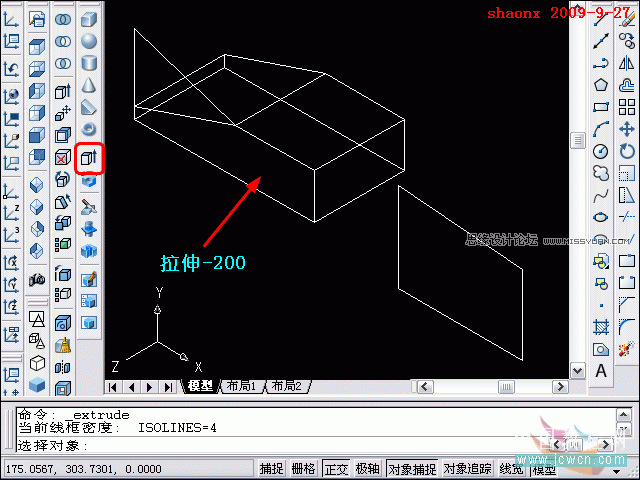

5、点击“拉伸”命令，对如下图所示的一个面域拉伸-200(注意UCS中 Z 轴的方向，要摄入负值)。

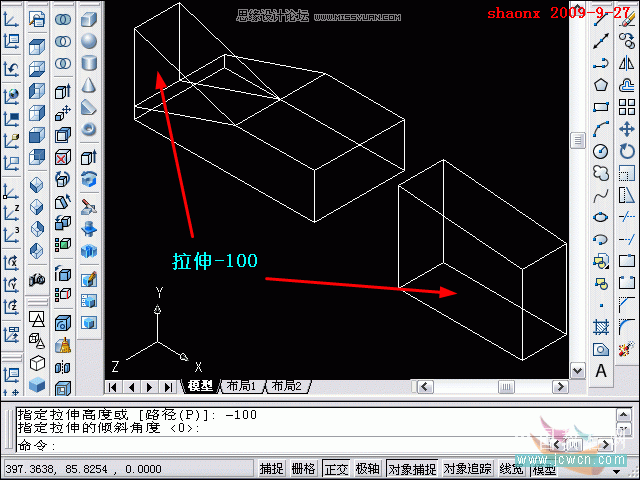

6、直接回车，继续“拉伸”命令，对另外两个面域拉伸-100

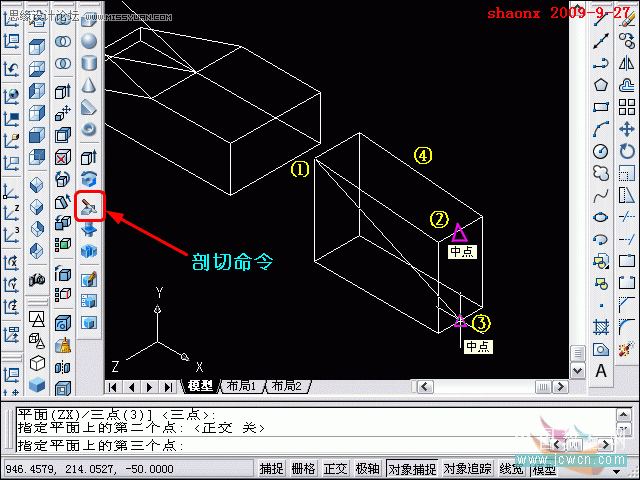

7、点击“剖切”命令，对右边的实体做剖切。依次指定实体上的三点，如下图中的①②③，即实体中的左后上角点、有前面的上下两个中点。选择完成后，再点击一下需要保留的④处附近。

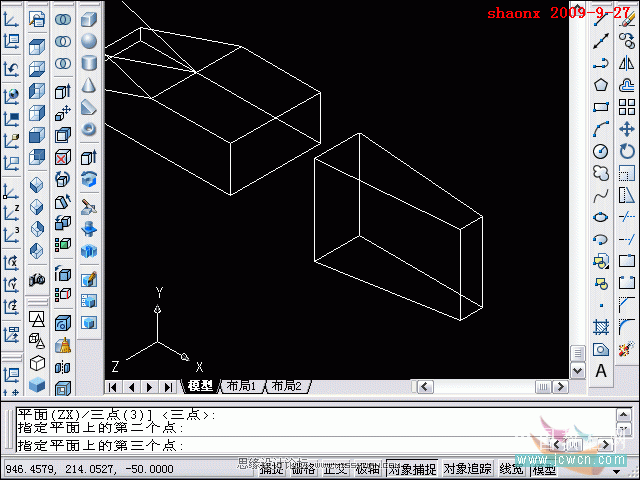

8、完成剖切后的图形如下图。这样，对这个实体的左半边完成了剖切，用同样的方法，再对右半部分做剖切。
