分享Web流程图绘制的一些心得(2)

多重分支指的是几种并列的情况，每种情况都有发生的可能，发生哪种取决于分支起始处的判断结果。

（7）对话框

有时候一些操作可以利用对话框来完成， 这些对话框由js生成，显示在父界面之上。

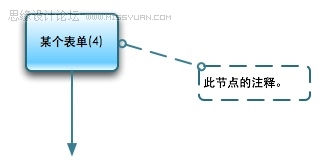

（8）注释

这个形状(比如页面)详细的内容，或者需要解释的业务逻辑，甚至用户此处的情况等，我都会放到注释中，这样既降低沟通成本，又可作为备忘。

（9）跳转点

在一个复杂的流程图中，往往出现跳转到另外一个远处结点的情况，此时如果直接用线连过去，未免使得流程图显得凌乱，用一个跳转点就解决问题了。在点内标明跳转到的形状的编号，画起来容易，看起来也清楚。

此外，也可以利用跳转点来分割篇幅巨大的流程图，Yahoo!就这么用。

（10）子流程

分割篇幅巨大的流程图，更好的办法是用子流程。

要注意的是，如果你在流程图中使用了子流程这一形状，一定记得同时附上子流程图，以消除影响项目质量的不确定性因素。另外，在子流程图中也可以标明其所属关系。

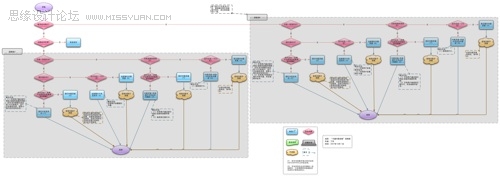

（11）流程块

可以用流程块将整张流程图分隔为几个部分，并为每个部分单独命名(比如“流程块1”等)。这样做的目的在于从视觉上使复杂的流程图变得更为清晰，在沟通时也方便。

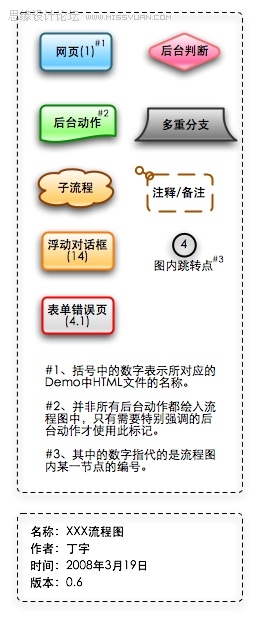

2、图例和流程图信息
