分享Web流程图绘制的一些心得

不过仔细想来，我倒的确没有仔细考虑过流程图的好坏，正好借此机会自我总结一下。

1、各司其职的形状

在我的流程图中，适用于不同目的和功能的形状都有各自确定的规范。到目前为止，我一共定义了以下一些形状：

（1）开始和结束

作为整张流程图的头和尾，必须标清楚到底具体指哪个页面，以免日后出现歧义。

（2）网页

如你所见，网页的形状是一个带有漂亮的淡蓝色过渡效果的长方形，它的边框为深蓝色，中间写明了这个网页的用途，括号中的数字代表这个形状所对应的 demo文件的名称(比如这里是2.html)，我有时会把流程图输出为网页的形式，并把每个网页形状和它所对应的demo文件链接起来，这样查看起来非常方便。对OmniGraffle来说这是小菜一碟，如果你被迫用Visio，嗯……

另外，所有从形状出来的线条，都具有和此形状边框一样的颜色。这样的做法不仅看起来漂亮，在复杂的流程图中还能轻易地标明各形状的关系。我没有见过类似的做法，所以这是由我首创也说不定，呵。

（3）后台判断

很常见的一个形状。我在用法上有一点和其他人的不同在于，我几乎总是让‘是’的分支往下流动，让‘否’的分支向右流动。因为流程图一般都是从上向下、从左到右绘制的，遵循上述规则一方面可以让绘制者不用为选择方向操心，另一方面也方便了读者阅读。

（4）表单错误页

既然有表单，当然会有错误信息。其实这个信息很重要，用户出错时惶恐不安，就靠着错误提示来解决问题了。你不在流程图里说什么时候显示错误页、不在demo里提供错误页，有些程序员会直接在网页上写个“错误，请检查”，所以UI设计师一定要对这个东西重视起来。

但一般来说也没必要把每种错误都在流程图中表示出来，因为含有两个文本框的表单就有三种出错情况了，多了就更不用说了。所以我都是把错误页变为表单的附属页，比如表单页的编号为2，那么此表单错误页的编号就从2.1开始排下去，每种错误放到一个附属页中，这样程序员在拿到demo时也能搞清楚什么意思。

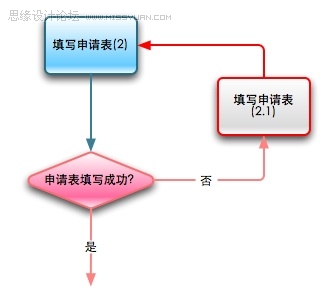

结合网页和表单的形状，一个表单验证的流程图就是这样的：

（5）后台动作

并非所有后台动作都绘入流程图中(否则流程图就会变成庞然大物了)，只有需要特别强调的后台动作(和用户体验直接相关的)才使用此形状。

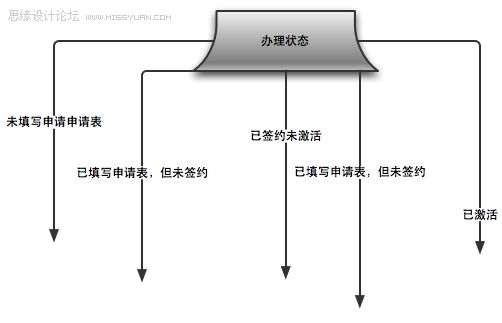

（6）多重分支
