CorelDRAW制作工业设计效果图(2)

文章来源于 未知,感谢作者 admin 给我们带来经精彩的文章!
设计教程/矢量教程/CorelDraw教程2009-09-03
2-4.三个视图的包装俯视图 很简单就是把平视图的青年和蓝黑墨水复制上来,写上686按 (ctrl+Q)并调整好大小和位置。 ok,三个视图的包装都完成了,检查无误后,将三个视图分别群组。因为以下有两种透视变形,方便起

2-4.三个视图的包装——俯视图

很简单就是把平视图的“青年”和“蓝黑墨水”复制上来,写上“686”按 (ctrl+Q)并调整好大小和位置。

CorelDRAW制作工业设计效果图

ok,三个视图的包装都完成了,检查无误后,将三个视图分别群组。因为以下有两种透视变形,方便起见,保存文件,文件名就叫“三视图”吧。好,文件保存完毕,休息一下,准备进入视觉变形了。



3-1 两个面的透视效果

打开“三视图”文件,另存为“两面透视”,这样可以避免三个平面视图丢失,因为下一节的三面透视还需用到这三个平面视图的。

这里是利用侧视图和平视图进行透视变形,俯视图可以拿开一边不理。变形之前请确保侧视图和平视图几经分别群组了。

1.拼贴对齐侧视图和平视图。可以放大图像后用“选取工具”CorelDRAW制作工业设计效果图拖放移动。放大图像可以用工具箱的“放大工具”,但小虾级以上人马都是用快捷键的

 F2键——放大光标,可以点选放大,也可以圈选部分放大。

 F3键——缩小。

 F4键——观看全部物件。

 F9键——全屏观看。

用好快捷键必定事半功倍,我们都要好好练习,尽快熟悉哦。

2.x轴向的辅助线。拖动标尺的交汇处,使y轴标尺的零位与两个视图的顶端对齐,在x轴标尺拖出辅助线,点选辅助线在“y:”项填上“-6”,这样辅助线与视图顶端的距离就是6了。

CorelDRAW制作工业设计效果图 CorelDRAW制作工业设计效果图

同样,把y轴标尺的零位与视图的底端对齐,在x轴标尺拖出第二条辅助线,点选辅助线在“y:”项填上“6”。

3.y轴向的辅助线。在y轴标尺中拖出两条辅助线,分别紧贴于视图左右两端。辅助线完成,现在有4个辅助线的交点,可以进行变形了。

CorelDRAW制作工业设计效果图
4.点选侧视图,选择菜单“效果——〉新增透视点”,侧视图出现红色的点格和四个黑色的端点,拖动左边上下两个端点使之与辅助线的交点重合。

CorelDRAW制作工业设计效果图 CorelDRAW制作工业设计效果图

点选CorelDRAW制作工业设计效果图平视图,重复侧视图的变形步骤(这次是拖动右边的两个端点)。

5.点选CorelDRAW制作工业设计效果图侧视图,利用左边中间的端点,收窄视图约1/3 到 1/2 左右。

CorelDRAW制作工业设计效果图(平视图也适当地收窄一点点)。

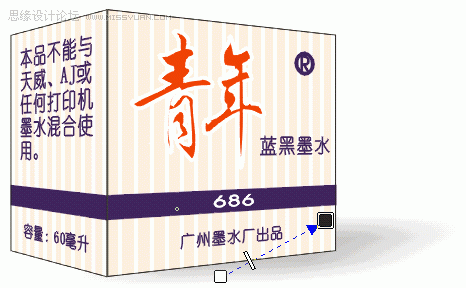

6.使用“互交阴影工具”CorelDRAW制作工业设计效果图在平视图的底端拖出阴影,透视变形完成。

CorelDRAW制作工业设计效果图

保存文件“两面透视”。ok,下一节我们准备用三个面变形,请留意哦

3-2.三个面的透视变形

1.打开“三视图”的文件,将其另存为“三面透视”。

2.保证三个视图已经分别群组,将三个视图紧密拼贴在一起。

CorelDRAW制作工业设计效果图

3.拖动标尺的交汇处至平视图的左上角,使x轴标尺与平视图的左边对齐,y轴标尺的零位与平视图的顶端对齐。

CorelDRAW制作工业设计效果图

4.透视基准点。在x轴标尺拖出辅助线,在“y:”项填上100。在y轴标尺拖出辅助线,在“x:”项填上-60。辅助线的交点我们称之为“透视基准点”。

CorelDRAW制作工业设计效果图

5.透视射线。点选“透视基准点”y轴辅助线,使其出现旋转光标(点选一次没有,就再点选多一次),将旋转光标的中心点拖至“透视基准点”。
6.拖动复制旋转光标的移动点(拖动时候多按一下鼠标的右键),拖出四条放射型的辅助线,并使辅助线与平视图的四个角相交。

CorelDRAW制作工业设计效果图

7.俯视图变形。在x轴标尺拖出辅助线,在“y:”项填上10。点选俯视图,在菜单选择“效果——〉新增透视点”,拖动俯视图顶端的两个端点至适当的辅助线交点上。

CorelDRAW制作工业设计效果图CorelDRAW制作工业设计效果图

8.在y轴标尺拖出辅助线,与俯视图左上端相切。点选侧视图在菜单选择“效果——〉新增透视点”,拖动侧视图左边上下两个端点至适当的辅助线交点上。

9.使用“互交阴影工具”CorelDRAW制作工业设计效果图在俯视图的中央拖出阴影,透视变形完成。

CorelDRAW制作工业设计效果图

10.保存文件“三面透视”。ok,透视变形基本完成了,剩下的工作就简单了

4-1.组合效果图

1. 把 “三视图”; “三面透视”; “两面透视” 三个文件调出来复制到一个新的文件上,当然,你也可以多变几个透视效果出来复制上去。

2. 将三视图如下图复制拼贴好,并标上尺寸。

CorelDRAW制作工业设计效果图

3.保存文件为“效果图”。列印出来交给老板,叫他给设计佣金,拿到佣金后,不用我教你吧...,当然是如数交给老婆啦。(她就站在我身边,逼着我写上去的...)

通过上面几章的操作,我们应该对透视变形有一定的了解。立方体的物品都能使用以上方法,如包装袋,书本...等等。
