CorelDRAW制作工业设计效果图

1-1.SHOWTIME

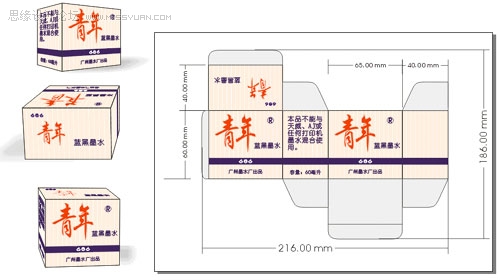

下图为我国知名企业的产品，相信陪伴了80年代前出生的人们不少寒窗岁月，也曾勾画出各种各样的心路历程。虽然现在已经被天威，AJ等等新科技产品所替代，不过偶然触摸到满脸灰尘的他，实在叫人回味万分。



ok，让我们去怀旧一下这墨水瓶盒子的包装设计。

1-2.3D效果的基础

3D效果必有2个以上的平面的视觉变形，因此我们要画出3视图。

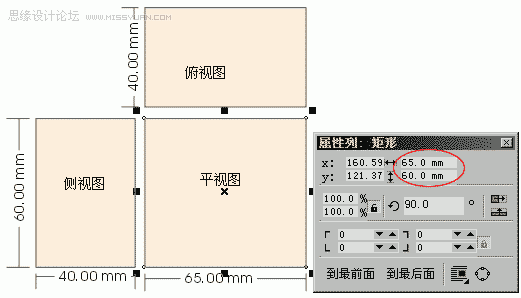

使用工具箱的“矩形工具”　拉出3个矩形，40*60；65*60；65*40，用鼠标拖出来的矩形是会不准确的，要点选矩形后在属性列中填上正确数值（下图红色圈圈的地方）。填上喜欢的颜色，一般浅色会比较好，可以突出以后的字体和包装。完成后如下图。



图中的尺寸和字是我为方便大家而标上去，实际过程不用画上去。最上面的矩形叫“俯视图”，左下的叫“侧视图”，右下的叫“平视图”。视图会因为物品的摆放位置不同而变化，不是绝对的，这里我们只是给于一个称呼而已，方便日后的操作。基本视图准备完毕，进入包装设计了。

2-1.三个视图的包装——底纹

1.在空白的地方用“手绘工具”　在空白的地方按住Ctrl键拖出垂线，要长过三视图（如下图）。点选垂线，按Ctrl+C,再按Ctrl+V，复制大约20条垂线。现在20多条垂线在同一位置上，我们要把它均匀分布好。



2.点选垂线，将其中一条拖放到适当距离（距离要比三视图的宽度大）。圈选所有的垂线（圈选即用“选取工具”按住鼠标左键不放，拖出蓝色虚框，选择多样物品），在菜单中选择“安排——〉对齐与分布”。在对话框分布的一栏中勾选“X轴向的间距”点击确定（如下图），垂线马上均匀排列了。如果觉得垂线还是不够密的，可以将20多条垂线“复制——〉圈选——〉分布”一遍，这样20就变40，密了一倍啦。圈选所有垂线群组起来 或（ctrl+G)

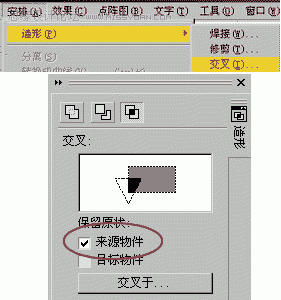

将三视图也群组起来，并放到垂线中间去。点击垂线群组，在调色盘白色中单击鼠标右键，使垂线变成白色。点选三视图群组，在菜单中选择“安排——〉造型——>交叉”（如下图），在泊坞窗中勾选“来源物件”点击“交叉于...”，出现 　交叉于的光标，用此光标点击垂线群组，垂线就剩下相交在三视图中的部分了。



底纹部分完成，按Ctrl+A选择全部物件，在菜单选“安排——〉全部解散”，然后分别圈选三个视图，让视图与视图的垂线群组起来（Ctrl+G)，以方便日后的制作。

2-2.三个视图的包装——平视图

1.用“字体工具”在平视图中写上“青年”二字，我是使用的白色2点外框，红色填充的行楷字体。调整好大小和位置。写的时候最好是两个字分别写，以方便调整大小。

2.按Shift键点选“青年”二字，在菜单选“安排——〉转换成曲线”或按“Ctrl+Q”的快捷键，

　或　

此时就将美工字的属性变成曲线的属性了，字体再不能被编辑，所以在此之前要看清楚有没有写错字啊。（这一步骤对以后的透视变形非常重要，以下操作中凡是字体都需要此步骤）

3.在“青年”的右上方用深蓝色画上一个小圈圈，里面加上大写R(有字体啊，用Ctrl+Q把它转换成曲线），群组起来，并调整好大小和位置，将其群组（Ctrl+G)

4.用深蓝色在“青年”的右下方写上“蓝黑墨水”四个字，（幼园字体，16号大小）调整好位置及...及.........Ctrl+Q！！！不提你你又忘了吧！



5.在“青年”的下方用“矩形工具”拖出一个65*5.5的深蓝色矩形，在上面用白色写上“686”三个数字摆在蓝色矩形的中间及ctrl+Q

6.在平视图的底端用深蓝写上厂名(幼园，16），胡乱写一个吧，反正不是给老板看的。（切记ctrl+Q)

2-3.三个视图的包装——侧视图

1.使用“字体工具”在侧视图上方拖放出“段落文本框”，在里面写上十来二十个字。文本框太小字太大了？？！！

—〉

不怕，点选文本框后，选择菜单“文字——〉将文字填入框架”，这样全部文字就自动缩放至框架内了。


此时是否要ctrl+Q？no!!先要把段落文字转换成美工文字才能ctrl+Q。用“选取工具”点选段落文本，在菜单“文字——〉转换成美工文字”，然后再按ctrl+Q。



2.在与平视图相等的高度，拖出一个深蓝色的矩形（40*5.5），可使用辅助线对齐。

3.在侧视图的底端写上“容量：60毫升”（幼园，16），拖放好位置后ctrl+Q。
