Photoshop绘制立体逼真的拟物仪表盘图标(4)

文章来源于 优优教程网,感谢作者 蓝色潜水艇 给我们带来经精彩的文章!
设计教程/PS教程/鼠绘教程2018-11-03

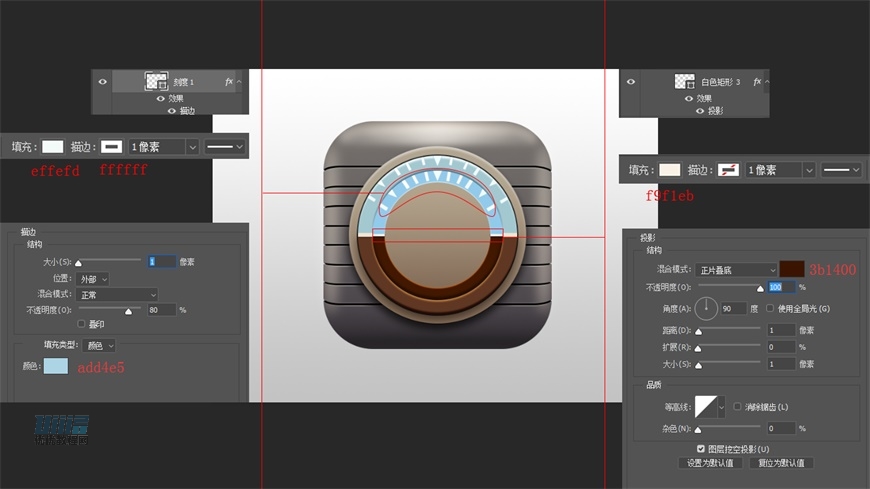

步骤 13 使用矩形工具和多边形工具绘制表盘刻度,旋转调整放置合适位置,给相应图层添加图层样式; 【蓝色部分刻度】 填充颜色#effefd,描边#ffffff,1px 描边:大小1px,位置外部,不透明度80%,颜色#add4e5 【白色

步骤 13

使用矩形工具和多边形工具绘制表盘刻度,旋转调整放置合适位置,给相应图层添加图层样式;

【蓝色部分刻度】

填充颜色#effefd,描边#ffffff,1px

描边:大小1px,位置外部,不透明度80%,颜色#add4e5

【白色矩形3】

填充颜色#f9f1eb

投影:混合模式正片叠底,颜色#3b1400,角度90,距离1px,大小1px

Photoshop绘制立体逼真的拟物仪表盘图标

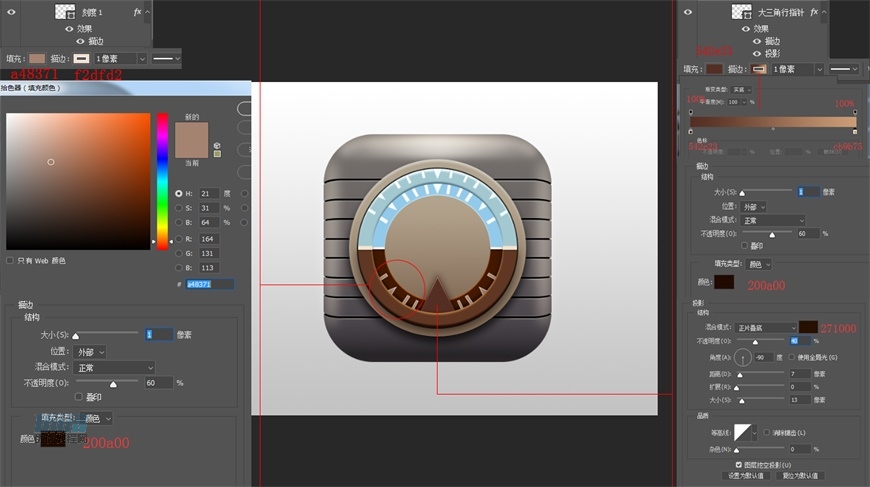

【深棕色部分刻度】

填充#a48371,描边#f2dfd2,大小1px

描边:大小1px,位置外部,不透明度60%,颜色#200a00

【大三角形指针】

填充颜色#542e23,描边渐变#542e23~#cb9b75

描边:大小1px,位置外部,不透明度60%,颜色#200a00

投影:混合模式正片叠底,颜色#271000,不透明度40%,角度-90,距离7px,大小13px

Photoshop绘制立体逼真的拟物仪表盘图标

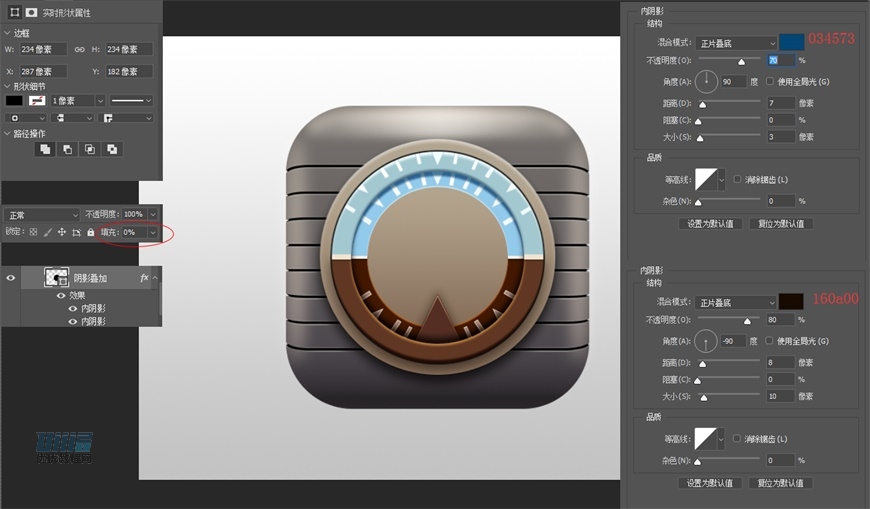

步骤 14

使用椭圆工具制作一个阴影叠加,填充改为0%;

直径234px

内阴影1:混合模式正片叠底,颜色#034573,不透明度70%,角度90,距离7px,大小3px

内阴影2:混合模式正片叠底,颜色#160a00,不透明度80%,角度-90,距离8px,大小10px

Photoshop绘制立体逼真的拟物仪表盘图标

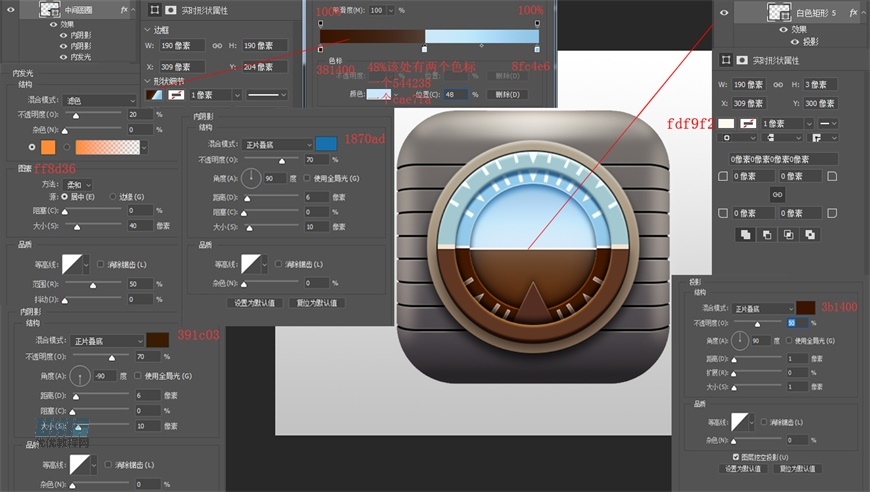

步骤 15

使用椭圆工具制作仪表盘的中间圆圈,填充颜色区分上下部分并添加图层样式,使用矩形工具制作总监白色横条,添加图层样式如图

【中间圆圈】

直径190px,渐变#381400~#544238#cae7fa~#8fc4e6(48%处有两个色标)

内阴影1:混合模式正片叠底,颜色#1870ad,不透明度70%,角度90,距离6px,大小10px

内阴影2:混合模式正片叠底,颜色#391c03,不透明度70%,角度-90,距离6px,大小10px

内发光:混合模式滤色,不透明度20%,颜色#ff8d36,方法柔和,大小40px,范围50%

【白色矩形】宽190px,高3px,填充#fdf9f2

投影:混合模式正片叠底,颜色#3b1400,不透明度50%,角度90,距离1px,大小1px

Photoshop绘制立体逼真的拟物仪表盘图标

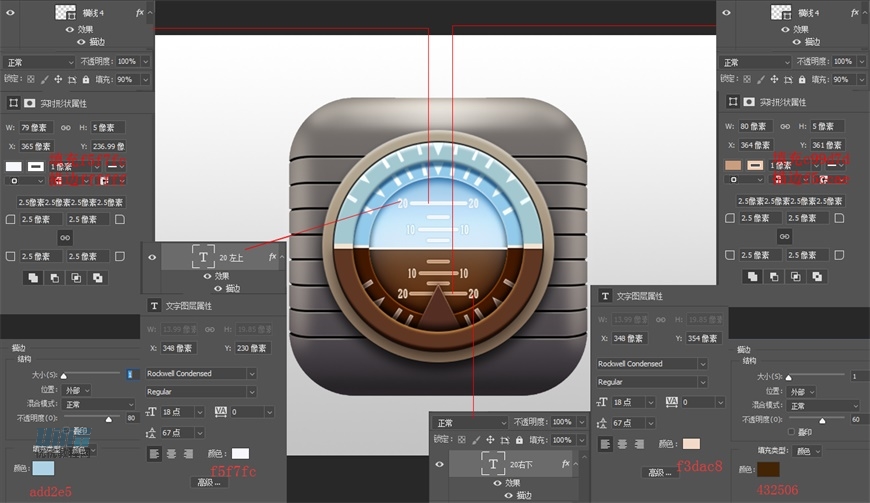

步骤 16

使用文字工具和矩形工具绘制表盘上的数字及横线内容,添加图层样式如图所示

【蓝色区域横线】

宽79px,高5px,圆角2.5px

【蓝色区域数字】

字体Rodowel Condensed,大小18点,颜色#f5f7fc

描边1px,位置外部,不透明度80,颜色#add2e5

【棕色区域横线】

宽80px,高5px,圆角2.5px,填充#c99d7d,描边#f5ccae

【棕色区域数字】

字体Rodowel Condensed,大小18点,颜色#f3dac8

描边1px,位置外部,不透明度60,颜色#432506

Photoshop绘制立体逼真的拟物仪表盘图标
