Photoshop绘制立体逼真的拟物仪表盘图标(2)

步骤 05

使用钢笔工具、矩形工具及及椭圆工具通过填充、羽化、图层样式设置分别绘制 3 个顶部高光;

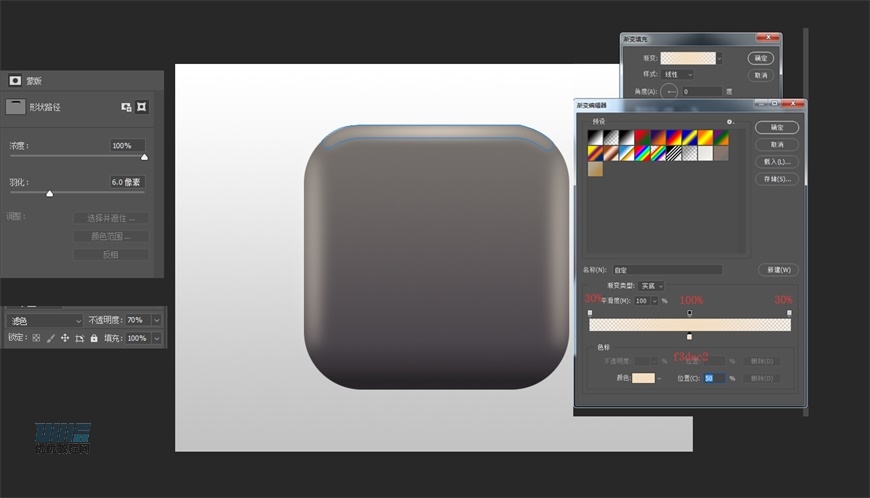

顶部第 1 层高光：渐变颜色为 #f3dec2 ，渐变不透明度为 30%~100%~30%，羽化 6px ，混合模式为滤色，不透明度 70%

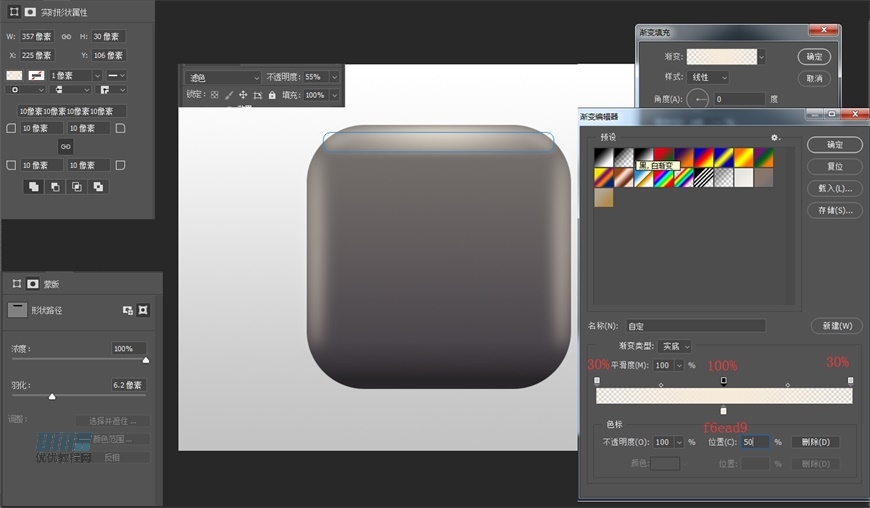

顶部第 2 层高光：宽357px，高30px，圆角 10px ，渐变颜色 #f6ead9，渐变不透明度为 30%~100%~30%，羽化 6.2px ，混合模式为滤色，不透明度 55%

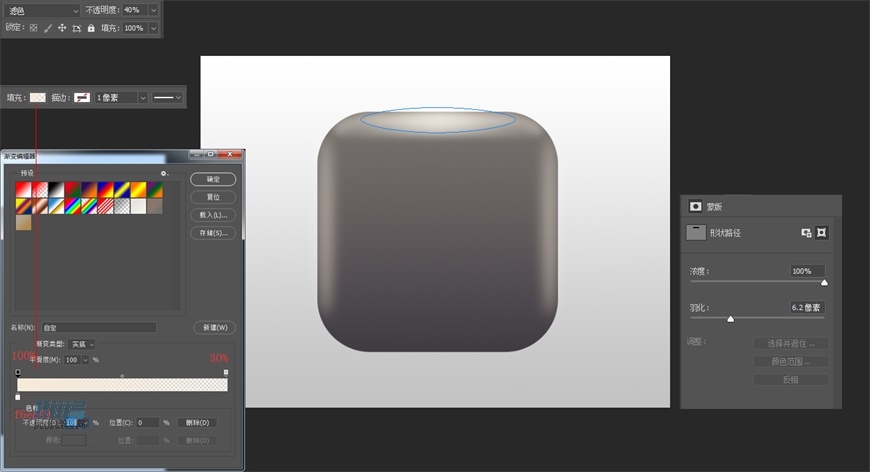

顶部第 3 层高光：渐变颜色 #f6ead9，渐变不透明度为 100%~30%，羽化 6.2px ，混合模式为滤色，不透明度 40%

步骤 06

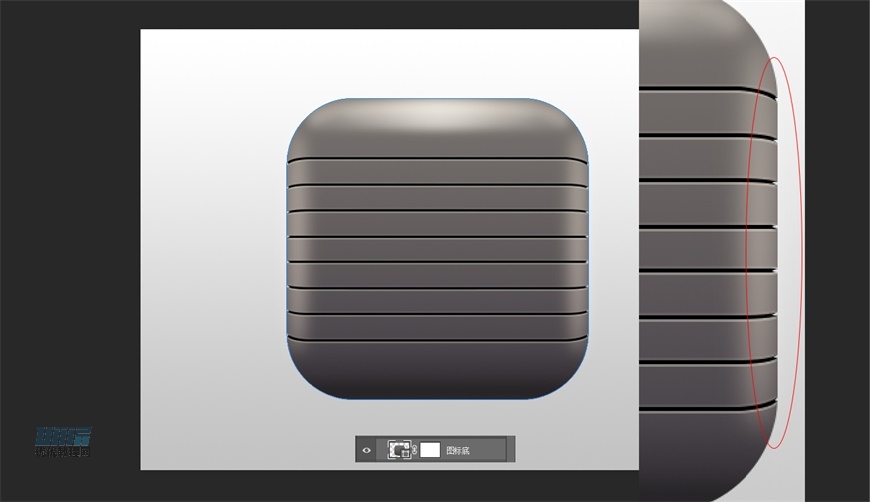

使用钢笔工具绘制上方四条图标纹路(两侧需向内凹陷)，镜像得到下方四条纹路，填充黑色，复制一遍纹路图层填充改为0，并给该图层添加样式制作纹路光影;

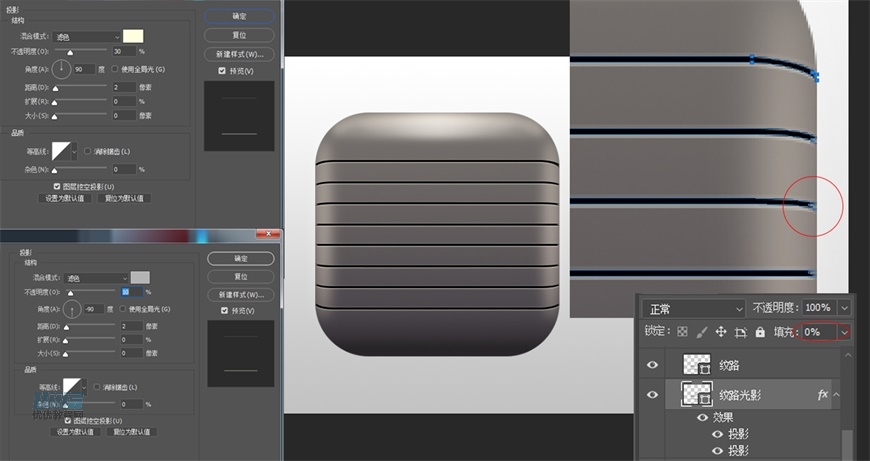

投影1：颜色 #fffedf，混合模式滤色，不透明度 30% ，角度 90 度，距离 2px

投影2：颜色 #b4b4b4，混合模式滤色，不透明度 10%，角度 -90 度，距离 2px

步骤 07

回到【图标底】图层，建立蒙版并利用多边形套索工具选中纹路两侧凹槽部分填充黑色(蒙版的黑遮白显)进行遮盖;
