注意:用户在设置图框的缩放比例时,一定要根据图纸尺寸的可打印区域进行设置,否则图框的某些部分将打印不出来。 (9)执行视图视口多边形视口命令,依次捕捉图框内边框的角点,创建一个多边形视口,如图14-82所示。

注意:用户在设置图框的缩放比例时,一定要根据图纸尺寸的可打印区域进行设置,否则图框的某些部分将打印不出来。

(9)执行“视图”→“视口”→“多边形视口”命令,依次捕捉图框内边框的角点,创建一个多边形视口,如图14-82所示。

布局打印出图在AutoCAD中的使用

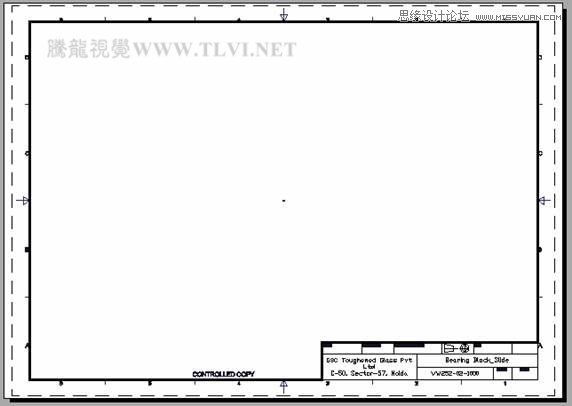

图14-82 创建多边形视口

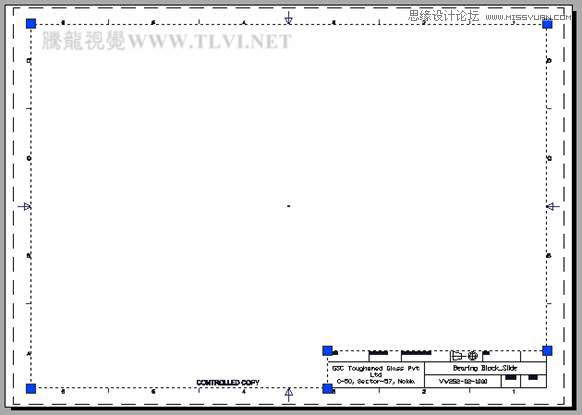

(10)在状态栏中单击“图纸”按钮,激活刚创建的视口,视口边框线变为粗线状态,如图14-83所示。

技巧:用户也可以移动光标至多边形视口内的任意位置,然后双击鼠标,激活该视口。如果想要返回图纸空间,可以在“布局1”布局空间内双击多边形视口外任意位置。

布局打印出图在AutoCAD中的使用

图14-83 激活多边形视口

(11)打开“视口”工具栏,然后在工具栏右侧的列表框内输入2.5:1,如图14-84所示。

布局打印出图在AutoCAD中的使用

图14-84 设置视口比例

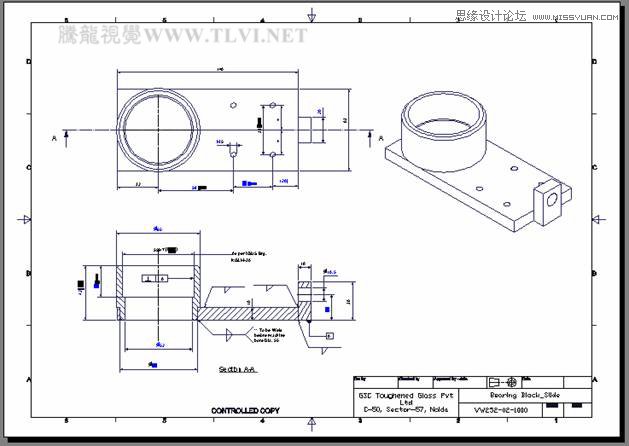

(12)调整视口比例后的效果如图14-85所示。

布局打印出图在AutoCAD中的使用

图14-85 调整比例后的效果

提示:如果图形没有处在视口的中心位置,用户也可以通过“实时平移”工具来调整视口内图形的位置。

(13)单击状态栏上的“模型”按钮,返回到图纸空间。执行“文件”→“打印”命令,或者单击“标准”工具栏上的

布局打印出图在AutoCAD中的使用

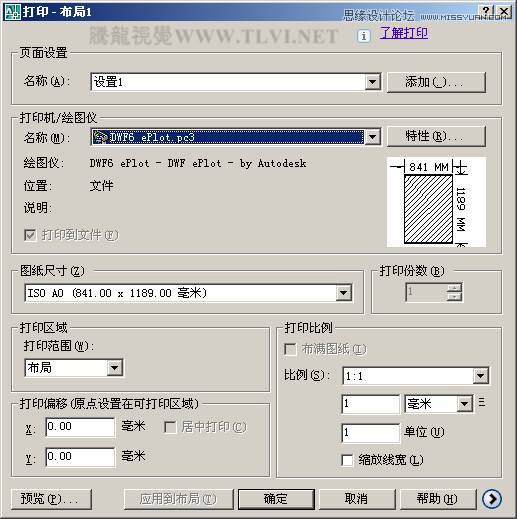

“打印”按钮,打开如图14-86所示的“打印-布局1”对话框。

布局打印出图在AutoCAD中的使用

图14-86 “打印”对话框

(14)单击对话框左下角的“预览”按钮,对图形进行打印预览,效果如图14-87所示。

布局打印出图在AutoCAD中的使用

图14-87 打印预览

(15)单击工具栏中的

布局打印出图在AutoCAD中的使用

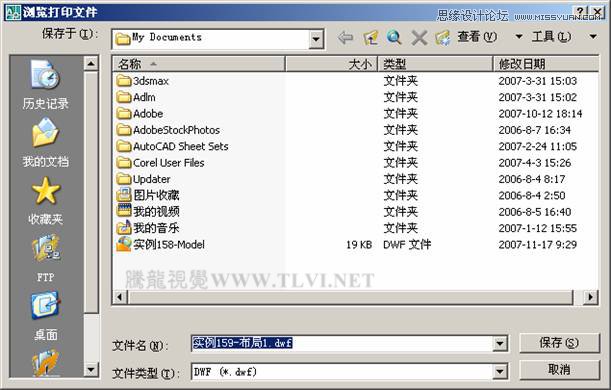

“关闭预览窗口”按钮,或者按下键盘上的键退出预览状态,返回到“打印-布局1”对话框。在该对话框中单击“确定”按钮,打开“浏览打印文件”对话框,如图14-88所示,在该对话框中设置打印文件的保存路径及文件名称。

布局打印出图在AutoCAD中的使用

图14-88 设置打印文件路径和名称

(16)单击“保存”按钮,可将此平面图输出到相应的图纸上。最后将当前文件另命名并存储为“实例159.dwg”。
