2临时捕捉菜单 在编辑对象的时候,通常会设定好几个常用的对象捕捉模式,而不会反复打开[草图设置]对话框进行设置。如果当前的操作需要使用尚未设置的捕捉模式,这时就可以使用临时捕捉菜 单。 按住Ctrl键并在视图

2>临时捕捉菜单

在编辑对象的时候,通常会设定好几个常用的对象捕捉模式,而不会反复打开[草图设置]对话框进行设置。如果当前的操作需要使用尚未设置的捕捉模式,这时就可以使用临时捕捉菜

单。

按住Ctrl键并在视图中单击鼠标右键,此时弹出的快捷菜单就是临时捕捉菜单,如图7所示。临时捕捉菜单上的命令只允许使用一次,捕捉完成后便不再生效。在选用了临时捕捉菜单命

令时,系统会自动过滤掉[草图设置]对话框中设置的捕捉模式,只显示刚选择的临时捕捉模式,这样就不会与[草图设置]对话框中的设置产生重叠或冲突,让用户能够更为清晰地在复杂

图纸中进行观察或编辑。

AutoCAD基础教程:辅助绘图与坐标系统

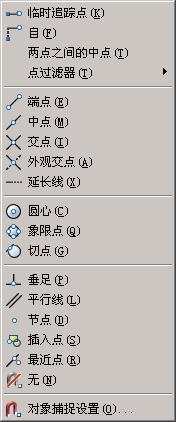

图7 临时捕捉菜单

[两点之间的中点]

在临时捕捉菜单中有一个很常用的命令,就是[两点之间的中点]命令。例如视图中有两根线,如果要以这两根线上任意两点间的中点为圆心画出一个圆,该如何操作?

step 01 切换到圆命令,按住Ctrl键并单击鼠标右键,在弹出的临时捕捉菜单中选择[两点之间的中点]命令。

step 02 在左边线段上单击选择一个点,然后在右边线段上单击选择另一个点,此时AutoCAD便能计算出这两点间的中点,接着进行绘制即可,如图8所示。

AutoCAD基础教程:辅助绘图与坐标系统

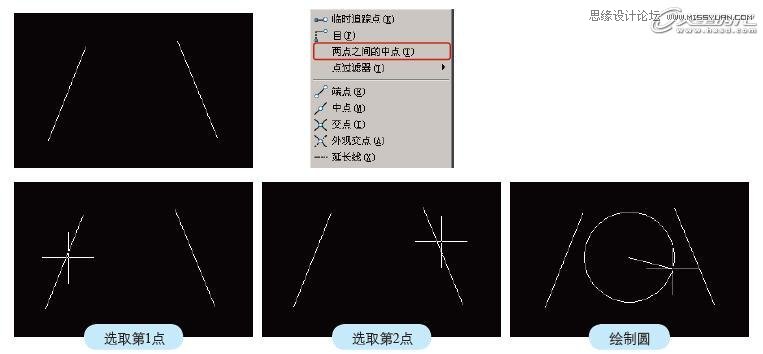

图8 [两点之间的中点]命令操作

6.对象捕捉追踪

对象捕捉追踪的快捷键是F11。

1>对象捕捉与对象捕捉追踪的区别

对象捕捉与对象捕捉追踪之间有什么区别呢?

01 可以说,对象捕捉是追踪的基础,只有启用了对象捕捉模式后才能从对象的捕捉点进行追踪。

02 所谓的追踪就是,沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示为一个加号 (+),一次最多可以获取七个追踪点,可以通过按住Shift键配合单击右键来选取临时追踪点。

03 获取点之后,水平或者垂直移动鼠标可以看到一条虚线,这就是追踪“路径”。

2>对象捕捉追踪的用法

在[草图设置]对话框的[对象捕捉]选项卡下方,小灯泡图标旁列出了对象捕捉追踪的使用方式。

下面以绘制直线为例,简单介绍对象捕捉追踪的使用方法。

step 01 设置对象捕捉模式为[端点],在视图中绘制一根线。

step 02 绘制另一根线,首先确定第1点,移动光标在上一步绘制时线段上捕捉线上的一个端点,当出现捕捉的图标时,水平或垂直移动鼠标,会发现端点在水平或垂直方向上会延伸出一

根虚线,这就是追踪的路径,此时可以沿着该路径在其上确定线段的第2个点,将其绘制出来,如图9所示。

AutoCAD基础教程:辅助绘图与坐标系统

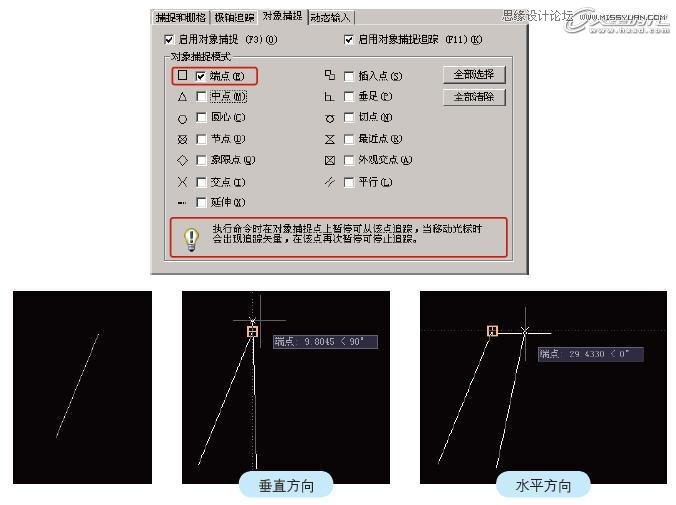

图9 对象捕捉追踪操作

7.动态输入

DYN即动态输入,快捷键是F12。

8.线宽

线宽没有默认的快捷键,该命令是一个开关,即显示/隐藏线的宽度。在AutoCAD中,即使为各个图形设置了不同线宽的数值,默认状态下是不作显示的,只有启用了[线宽]命令,才能在

视图中显示。设置线宽值为1.00毫米的圆在启用和关闭[线宽]命令时的显示如图10所示。

AutoCAD基础教程:辅助绘图与坐标系统

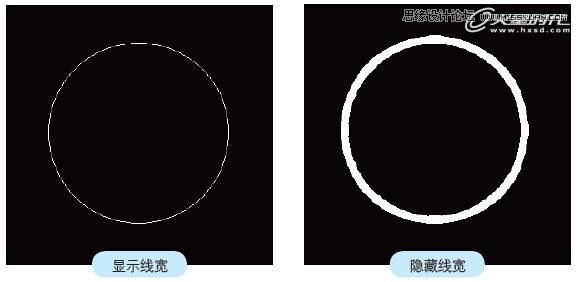

图10 显示/隐藏线宽
