AutoCAD技巧教程：详解布局打印的技巧要点(5)

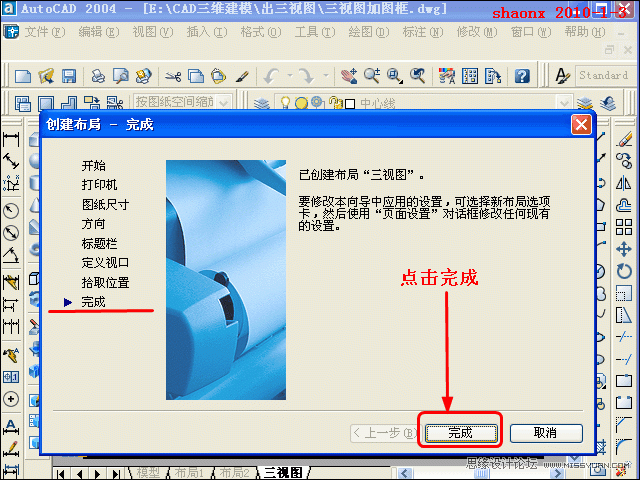

12、在“布局向导”对话框中，最后一步是“完成”。

在确认都设置完成后，点击“完成”按钮。

如果觉得设置有缺陷或不对，可以点“取消”，再重头开始。

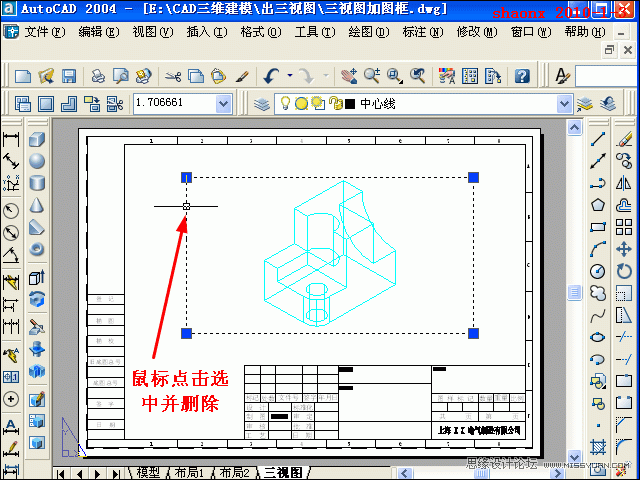

13、点击视口框的框线，使视口呈被选中状的虚线，点击“Delete”按钮，将其删除，这样，

视口框连同视口里的图形都没了，只剩下带有图框的布局界面。

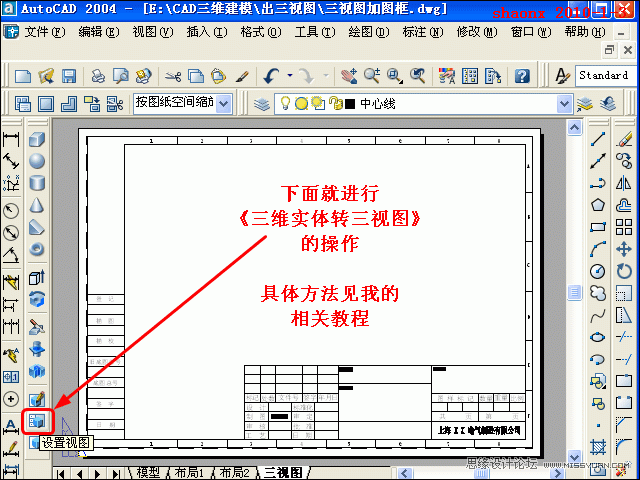

14、下面，就进行《三维实体转三视图》的操作，转换的具体方法见我出的相关教程：http://www.jxcad.com.cn/read.php?tid-530282.html

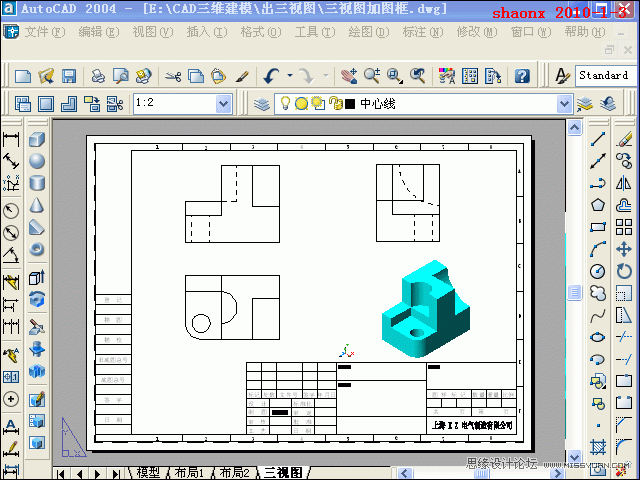

15、完成后的三视图已经加上图框了。见下图。

16、如果三视图也要设置比例的话，只能将三视图的三个视口一个一个地设置，但三个视口的比例要一致。举例如下：

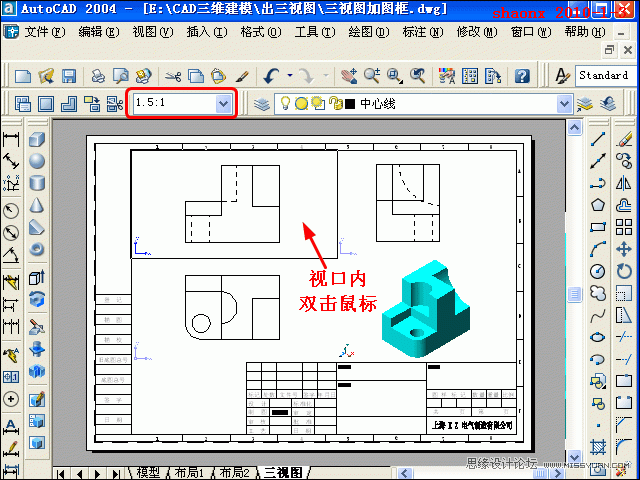

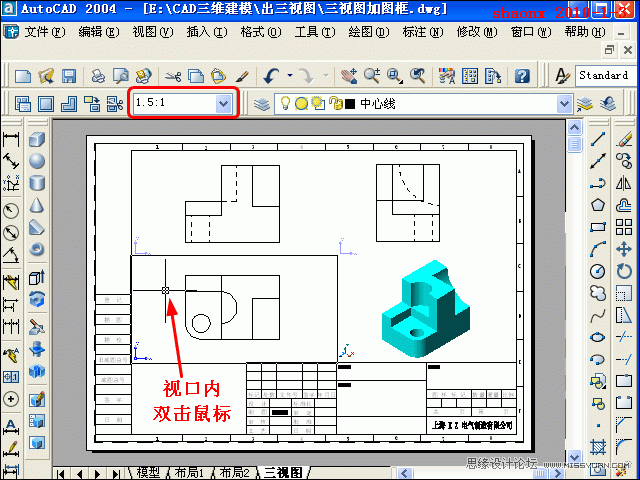

先在前视图的视口里双击鼠标，被选中后，在视口工具条里选择比例或者输入比例。

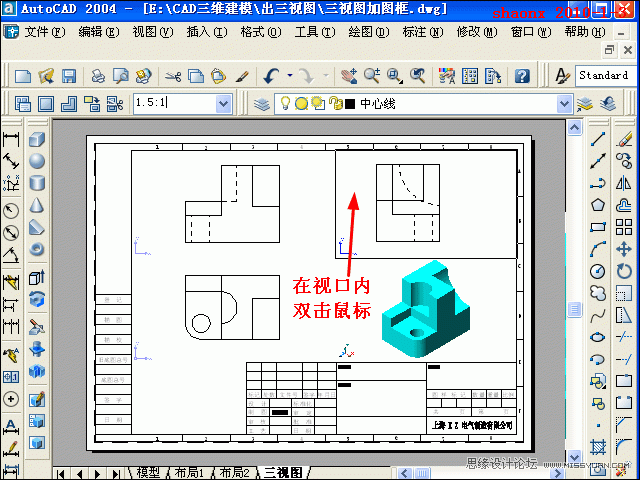

17、再在俯视图的视口里双击鼠标，被选中后，原前视图的被选中状自动退出，在视口工具条里选择比例或者输入比例。

18、最后在左视图的视口里双击鼠标，被选中后，原俯视图的被选中状也会自动退出，在视口工具条里选择比例或者输入比例。

19、在三视图的三个视口和三维图的一个视口，共四个视口的外面双击鼠标，使之都退出被选中状。

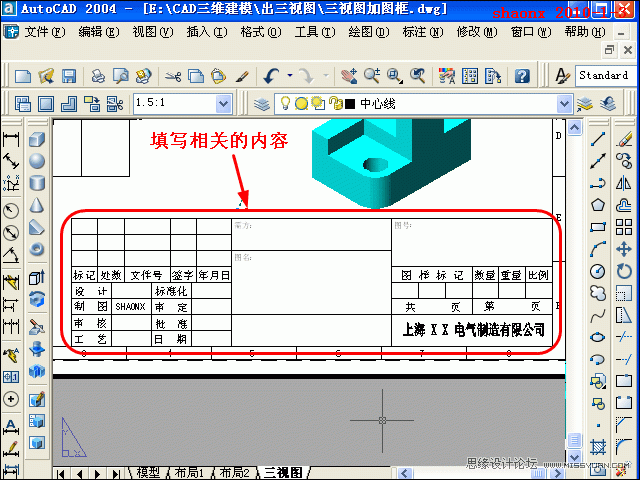

移动并放大图框的标签，在标签内填写各相关的内容。

20、最后即可赋予打印了。

点击“打印预览”按钮，进入到预览界面，点击鼠标右键，出现菜单，选中其中的“打印”即进行打印。

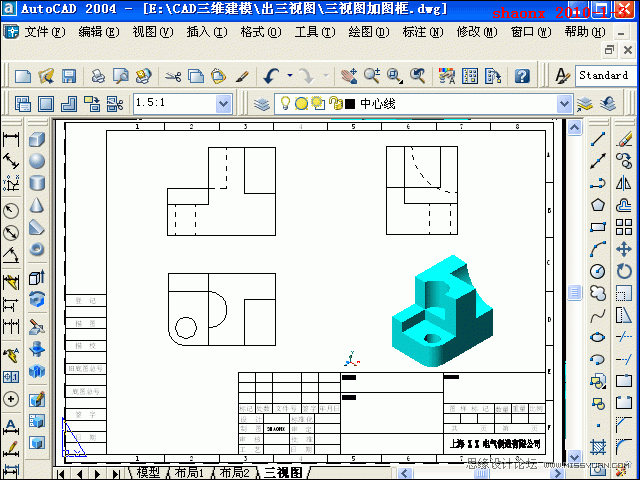

下图虽为“打印预览”界面，但和打印出来的效果是一样的。
