AutoCAD教程:室内装饰效果图渲染图解

文章来源于 中国教程网论坛,感谢作者 dengdinghui 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2010-10-17
本例为AutoCAD渲染实例教程,在本文中我们将学习室内装饰效果图的渲染,作者详细讲解了如何为三维模型设定相机透视图、给各图块附材质、透视室外景色以及灯光的设定等技巧,希望能给朋友们带来帮助。

本例为AutoCAD渲染实例教程,在本文中我们将学习室内装饰效果图的渲染,作者详细讲解了如何为三维模型设定相机透视图、给各图块附材质、透视室外景色以及灯光的设定等技巧,希望能给朋友们带来帮助~~

很多网友下载到室内建筑的模型,着手渲染时束手无策。恰好笔者最近下载到一个卧室的模型,兹以此为例,谈谈室内装饰效果图的相机透视和渲染问题。

首先,看看已经渲染的效果图:下面两图是同一卧室从不同角度透视的效果图

AutoCAD教程:室内装饰效果图渲染图解

AutoCAD教程:室内装饰效果图渲染图解

为了让新手或爱好者体验室内渲染的效果,作者提供了教程中所用的模型的源文件,需要下载的朋友请到这里下载:

 卧室模型.rar

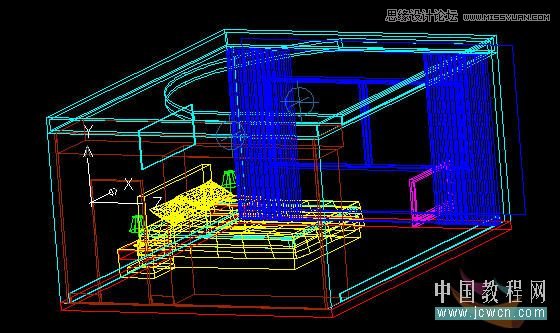

其次,进入CAD界面,调出该效果图的三维模型(线框图 如图1所示),予以论述:

AutoCAD教程:室内装饰效果图渲染图解

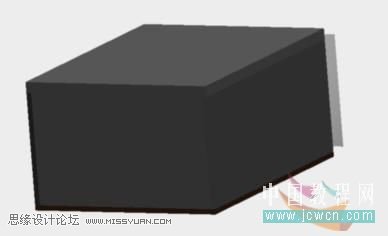

从上面的三维线框图看,犹如一个立方体抽壳的盒子,当然是开了顶盖和门窗洞口的,室内陈设了床铺和台灯,如果以“自由动态观察”的平行投影或轴测图来看真实视图,却看不到室内的任何陈设,将其渲染就只能显示出一个盒子的实体了,如图2所示。

AutoCAD教程:室内装饰效果图渲染图解

第三,怎样才能进入室内环境进行渲染呢?步骤如下:

一、设定相机透视图:要怎样才能显示室内的陈设呢?这就要使用了“相机透视”功能了,也就是说首先要“创建相机”,方法是:

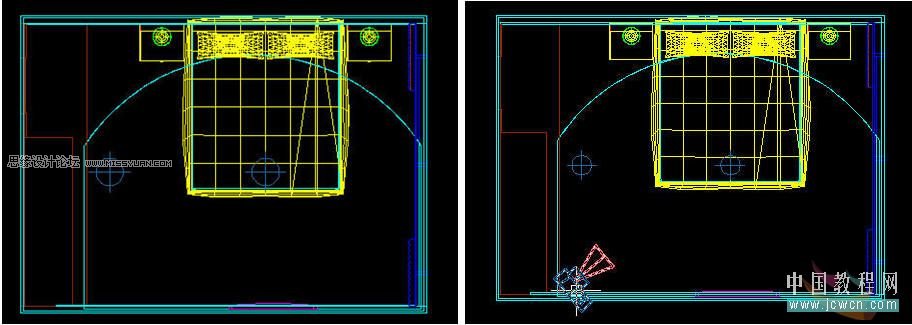

1、将三维图置于平面状态,如图3左面图所示:

AutoCAD教程:室内装饰效果图渲染图解

2、接着在室内平面的左下角处,打camera命令创建相机,如图3右面图所示。

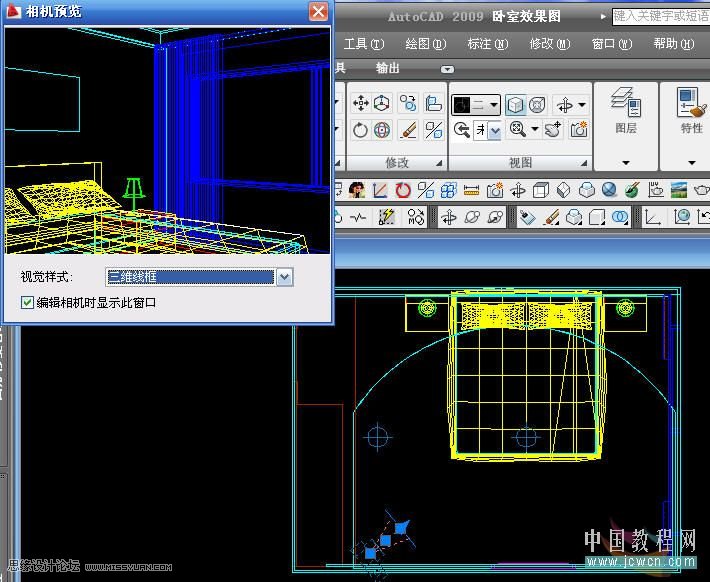

3、激活相机图标可看到室内空间的揽图了,如图4左上角“相机预览”图所示:

AutoCAD教程:室内装饰效果图渲染图解

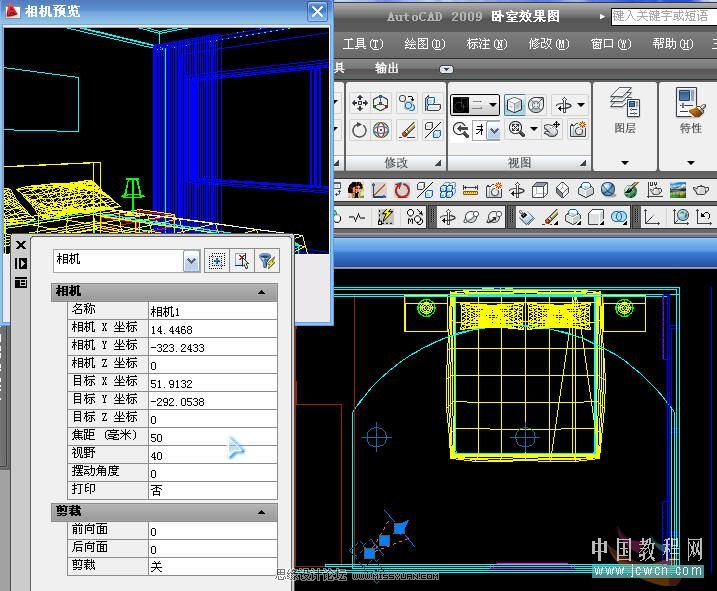

4、再激活相机图标可见到相机的特性表(见图4a所示),在此表上可以调整相机的位置、焦距、视野、角度等参数。

AutoCAD教程:室内装饰效果图渲染图解

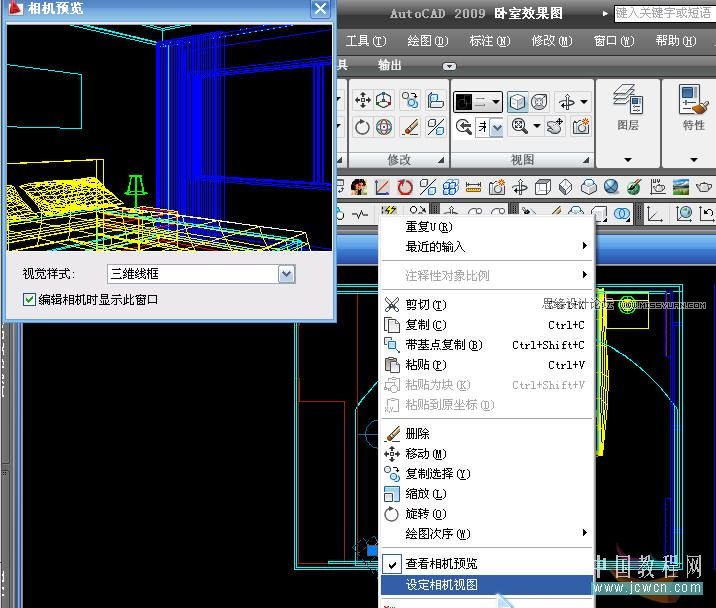

5、相机调整合适后,再右击鼠标可调出“特性”面板,在该面板上可见到“设定相机视图”功能(如图4b底脚蓝色条所示)。

AutoCAD教程:室内装饰效果图渲染图解

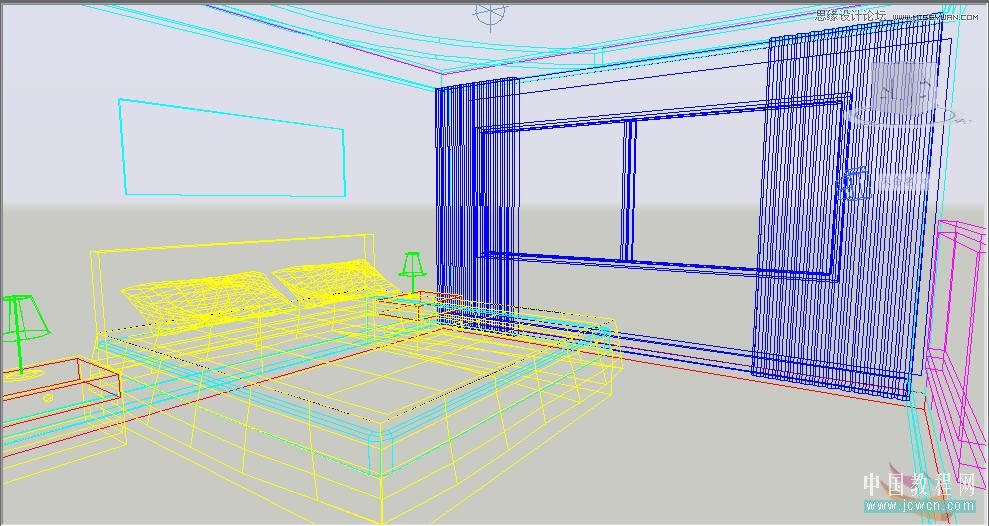

6、击该“设定相机视图”功能,就可得到经过透视而出现的真实视图了(如图5所示)

AutoCAD教程:室内装饰效果图渲染图解
