AutoCAD教程：运用长方体网格拉伸制作双人沙发(2)

二、当创建多人沙发模型时：

首先，在“网格”面板的“图元”中设置网格长、宽、高为：5、3、2（或6~8）、3、2）即可。

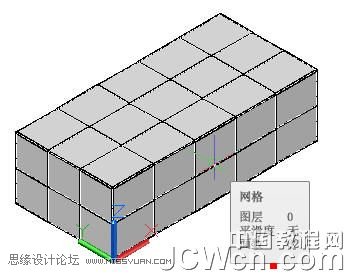

接着击“网格长方体”功能画一个长方体（如图Snap7所示）；

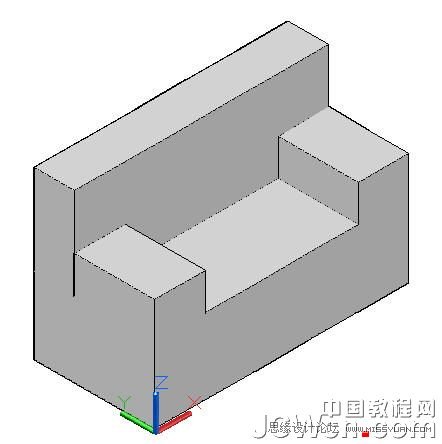

其次，用“拉伸面”命令拉伸后排两网格面为沙发靠背，再拉伸左、右两边为扶手。（如Snap7a所示）

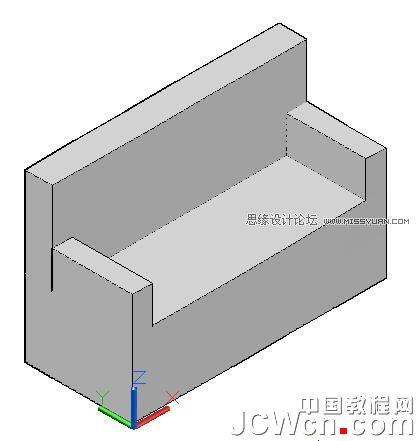

第三，用“过滤面”功能对靠背和两边扶手予以减薄（如Snap7b所示）。

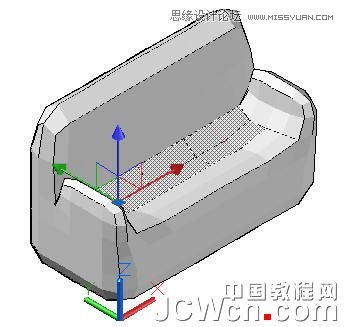

第四，用“提高平滑度”功能将网格平滑一次生成图初步圆滑的沙发模型（如图Snap8所示）；

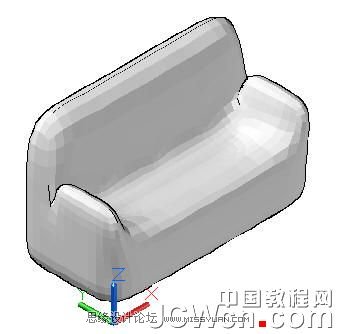

第五，执行“优化网格”命令，圆滑所有网格就成为多人沙发模型了（如下图所示）；

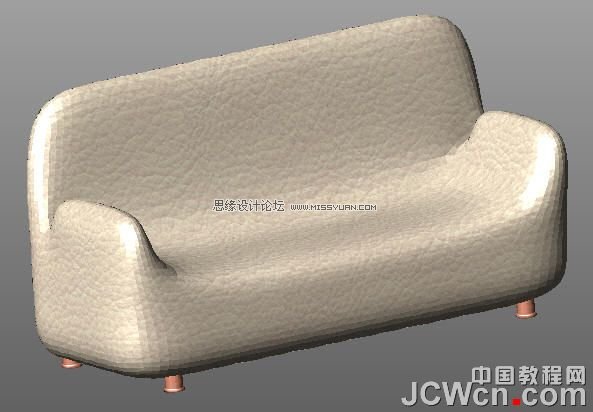

第六、加上沙发脚子，再经附上皮革材质，就成为多人沙发的成品了，（如图Snap10所示）。

三、现将单人沙发、双人沙发及多人沙发排列一起予以渲染为如下图效果图：

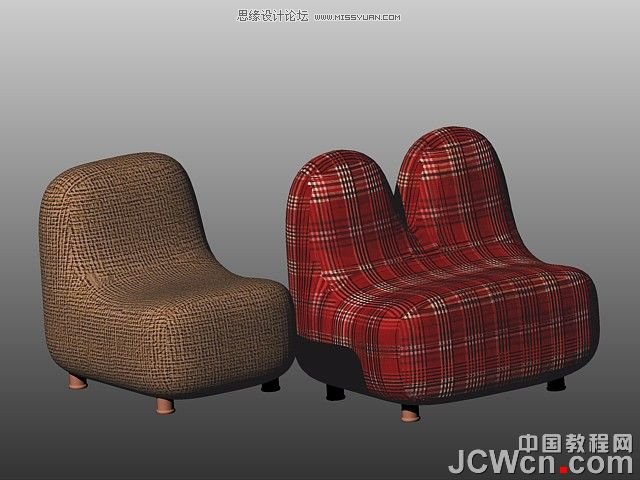

附图1：单人沙发与双人沙发并在一起的渲染图，如下图所示。

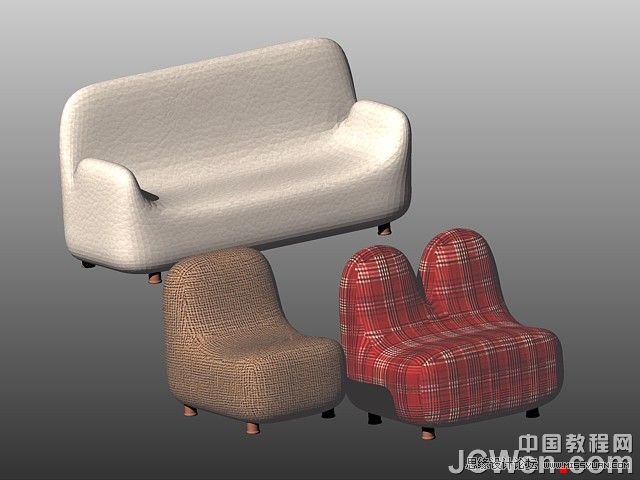

附图2：单人沙发、双人沙发及三人沙发并在一起的渲染图。
