AutoCAD 2011教程：曲面命令创建楼房(2)

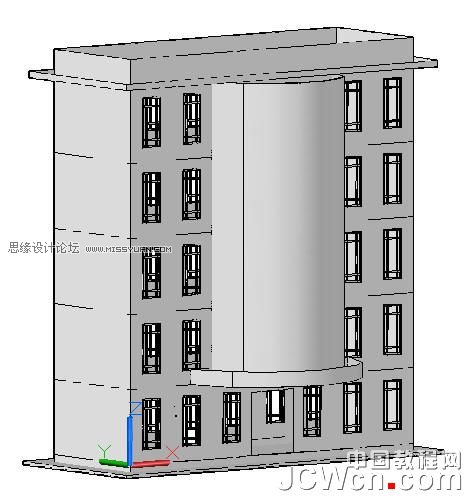

8、插入各层窗扇：用“三维阵列”命令，选择对象为是刚插入的底层左端第一个窗洞口的窗扇，阵列参数为：5行、7列、2层，各参数的间距，筒鼠标在图中指定，命令执行后就按上所有窗子了，如图-8所示

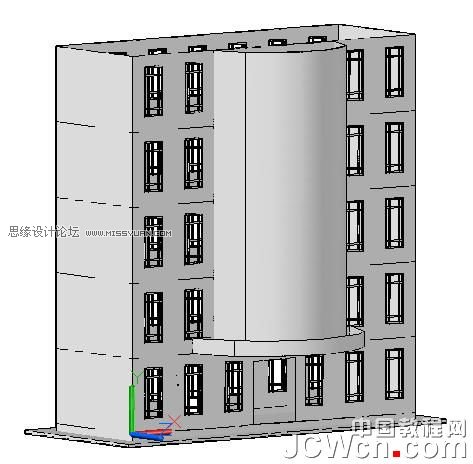

9、绘制屋面板和女儿墙：先在屋顶平面出沿外墙偏移绘制檐口线，并拉伸为屋面板;接着将外墙屋顶线，用“曲面延伸”工具，延伸1米高度作为“女儿墙”，如图-9所示。

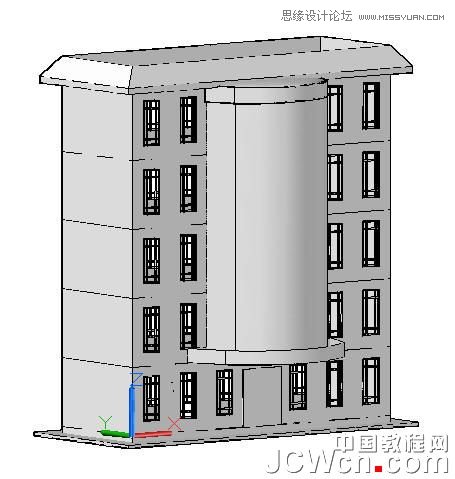

10、完善屋面：首先将屋面板和女儿墙，用“曲面过渡”工具，补缺为圆弧的坡屋面;其次复制弧形外墙的多段线到半筒体曲面顶，再向下拉伸为弧形檐口线，接着用“曲面修补”工具，将半筒体曲面顶予以封闭。同时，便于门扇贴图，再把底层大门洞拉伸少许，以封闭门洞，完成后如Snap10所示。

11、绘制玻璃幕墙的框架龙骨：这可用多段线直接绘制，但是要设置多段线的宽度和厚度;否则，将多段线绘制的各条线作为路径，再用小矩形予以拉伸为实体。任选其一，都可成为幕墙的框架。

为分面附材质渲染之便，这里将所有墙面、屋面都用“曲面加厚”工具予以加厚为实体。这样，全部模型完成后如图-11所示。

三、将楼房模型渲染为效果图

1、配上外景渲染的效果图

2、屋顶放大渲染的效果图

进入论坛交作业：http://www.missyuan.com/viewthread.php?tid=471602
