AutoCAD教程：拉升,倒角,圆角制作方法(2)

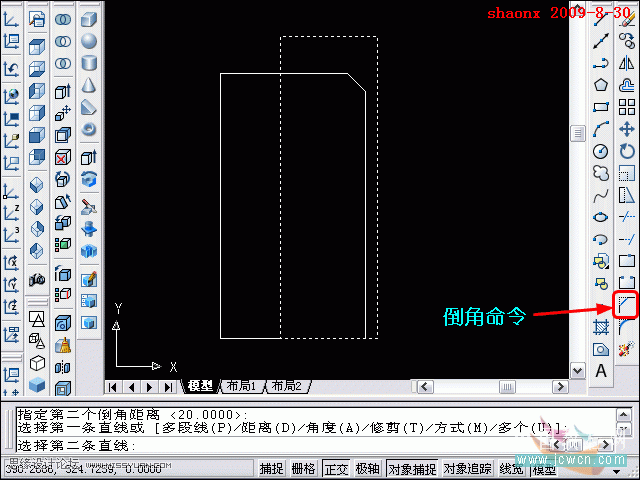

4、矩形120*220的矩形倒完角后见下图。再点击“倒角”命令，对80*250的矩形的右上角作20*20的倒角。

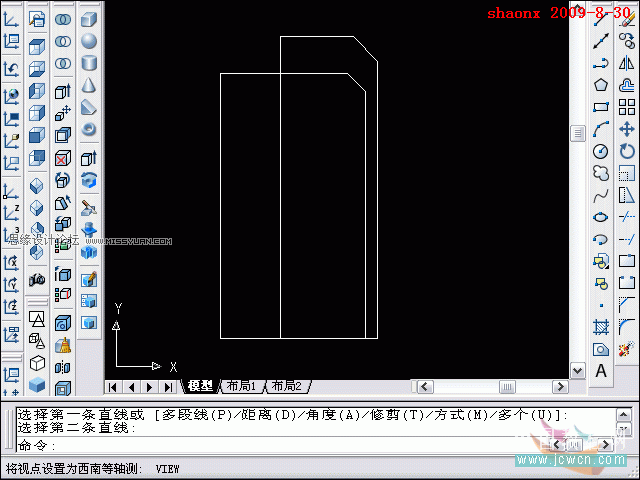

5、平面图形画好了，见下图。

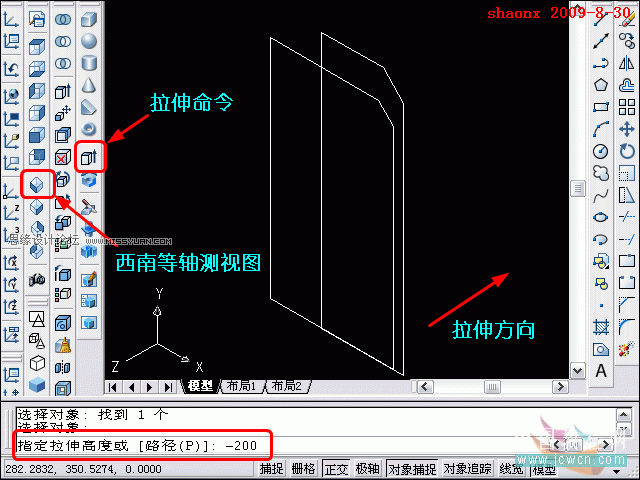

6、点击“西南等轴测视图”按钮，图形转到“西南视图”。用“拉伸”命令，先拉伸120*220的矩形，拉伸距离为200，注意UCS坐标的Z轴方向，由于是逆向拉伸，故输入的数值为负数。

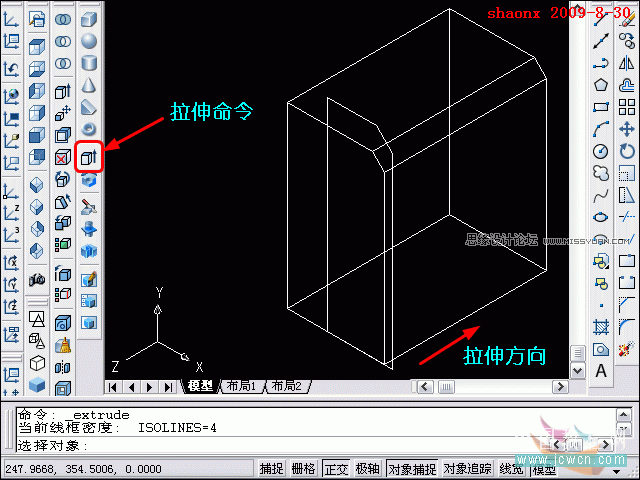

7、用“拉伸”命令，再拉伸80*250的矩形，拉伸距离为30，同样是逆向拉伸，故输入的数值还是为负数。

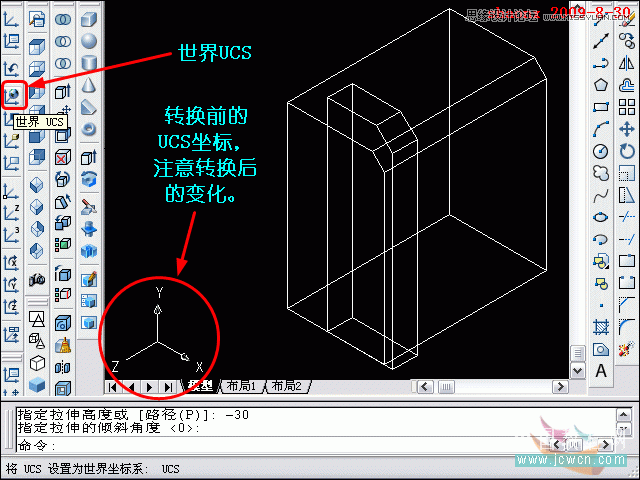

8、拉伸完成后见下图。为了接下来的实体移动操作，需要转换一下UCS的坐标，请注意，现在的UCS坐标中。对应底部平面的是 XZ 平面。待会移动后再注意看变化，点击“世界UCS”按钮。

9、现在再看下图的UCS坐标，对应底部平面的已经转换成 XY 平面。这样，那个小实体就可以沿着底部前后左右移动了。
