AutoCAD教程：一字形和十字形螺丝刀头的画法

坛上有朋友问“十字起子的十字头怎么画 ？”我来说一下画的过程吧，螺丝刀头分"一"字形和"十"字形

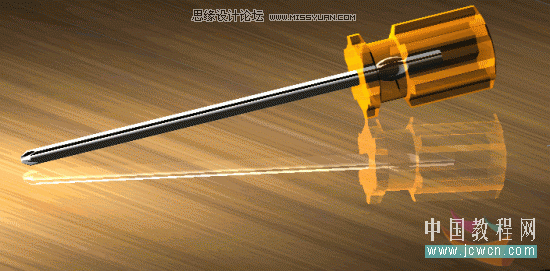

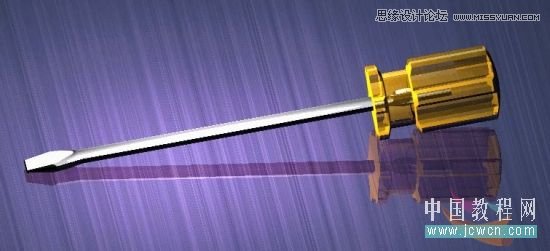

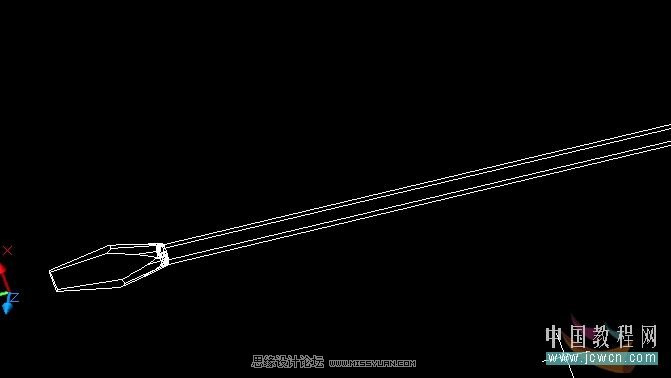

先看看效果图：

"一"字形的画法:

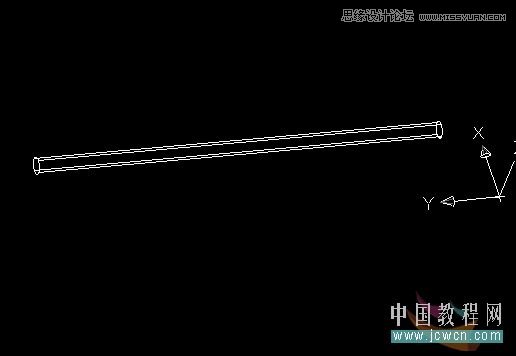

1、画一个直径6长200的圆柱体

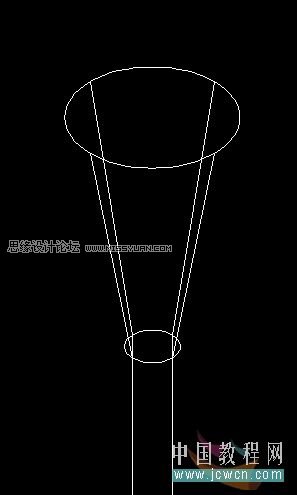

2、端面拉伸30、倾斜角度-12

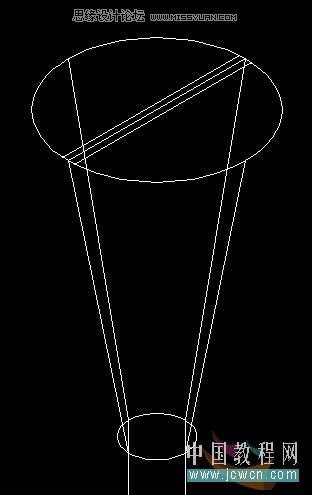

3、大圆面画中心线，向两边偏移0.5

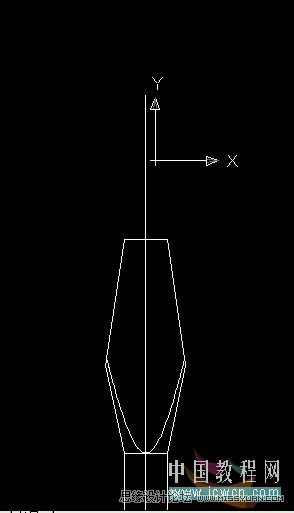

4、三点剖切

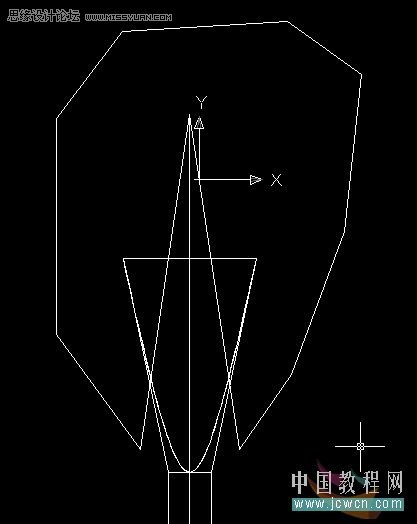

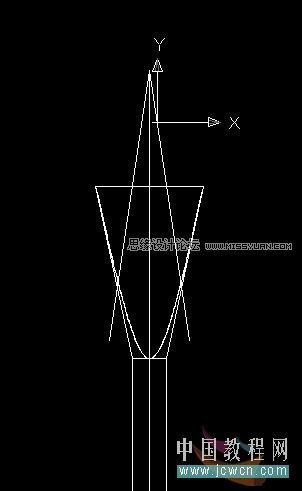

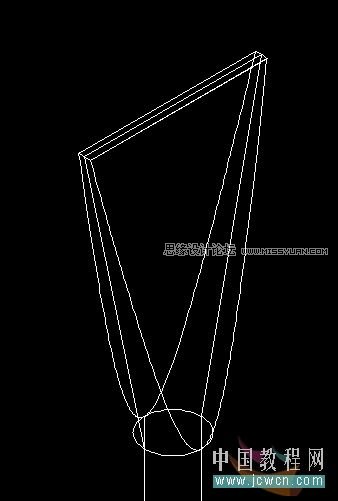

5、画出需要的线

6、连成一个闭合环——面域——拉伸成体

7、差集

 8、最后倒一下圆角就完成了
