AutoCAD三维教程:南非世界杯足球的画法及渲染

文章来源于 中国教程网论坛,感谢作者 newdhj 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2010-07-08
本教程为AutoCAD三维实例教程,在南非世界杯如火如荼的举办之际,本文作者为世界杯祝兴,向朋友们分享世界杯足球的画法及渲染,希望通过本文的学习,朋友们能掌握AutoCAD三维绘图的一些技巧及经验。

先发个作品看看

AutoCAD三维教程:南非世界杯足球的画法及渲染

遗憾的是本人对足球世界杯一点不感兴趣,从网上收集了几张2010世界杯用球图片,依葫芦画瓢,没有尺寸,贴图不成比例,随心所作。第二次作图,记录下过程,因为断断续续分几天搞的,左视图或右视图有些乱,反正以图片为准。想为世界杯助兴,草草潦潦但我想也不至于会比呜呜祖拉更扰人吧。

在制作过程中也运用了一些自己平时作三维图的经验和技巧供大家参考。由于没有具体尺寸有些欠佳,但也不会影响讲解和理解的程度。在此也感谢南京的一位Z10的朋友,提供了做正面体的新思路。

言归正题,开始作图(我用的是2007版本)

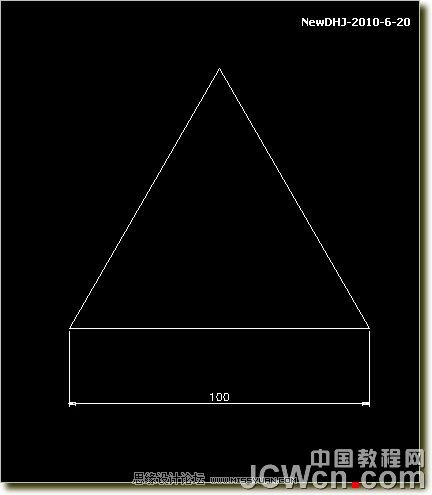

1、主视图画一正三边形(我暂定边长为100)
命令: _polygon 输入边的数目 <4>: 3
指定正多边形的中心点或 [边(E)]: e
指定边的第一个端点: 指定边的第二个端点: 100

AutoCAD三维教程:南非世界杯足球的画法及渲染

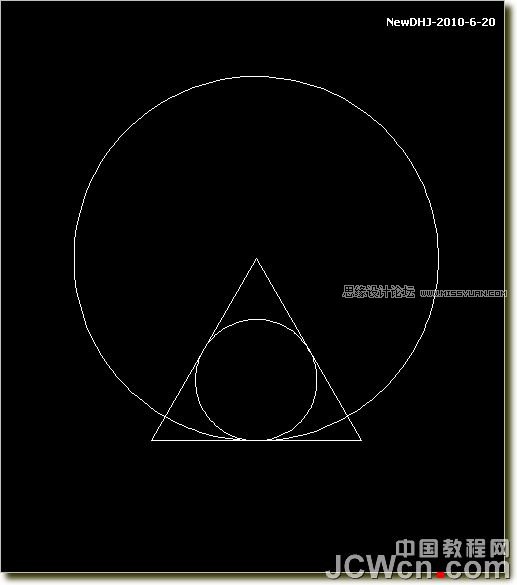

2、切、切、切,作一内切圆,以三角形顶为圆心,中心线为半径画一大圆

AutoCAD三维教程:南非世界杯足球的画法及渲染

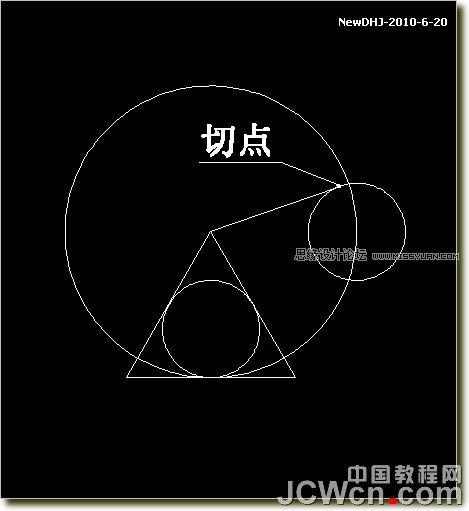

3、复制一个内切圆,圆心在大圆的右象限点上。画大圆的圆心到右象限点上圆的上切线

AutoCAD三维教程:南非世界杯足球的画法及渲染

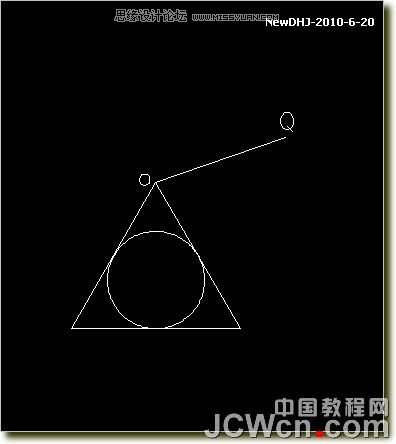

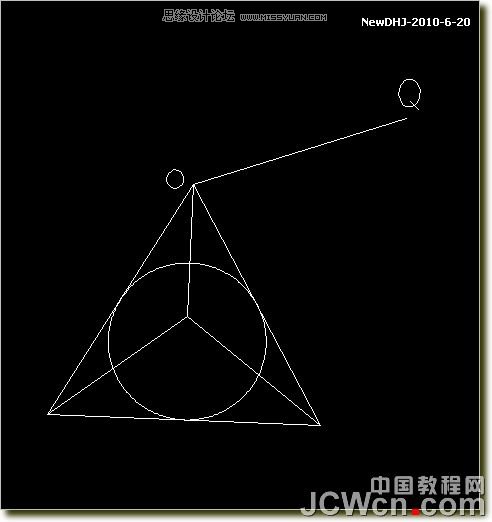

4、为了看清楚,删除两个辅助圆留下切线,定“o”和“Q”两点

AutoCAD三维教程:南非世界杯足球的画法及渲染

5、命令: _extrude(拉伸)——鼠标点正三角形——T——鼠标分别点“o”和“Q”两点——鼠标分别再点 “o”和“Q”两点
(如果用低版本就不用“——T——”直接两次点“o”和“Q”两点)

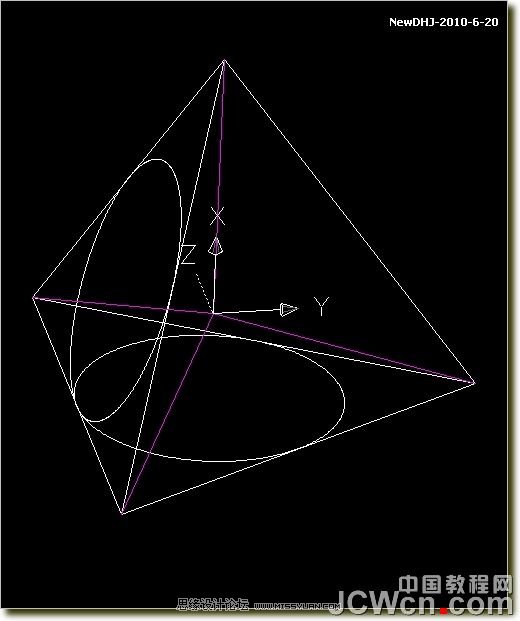

这样就画好了一个正四面体

AutoCAD三维教程:南非世界杯足球的画法及渲染

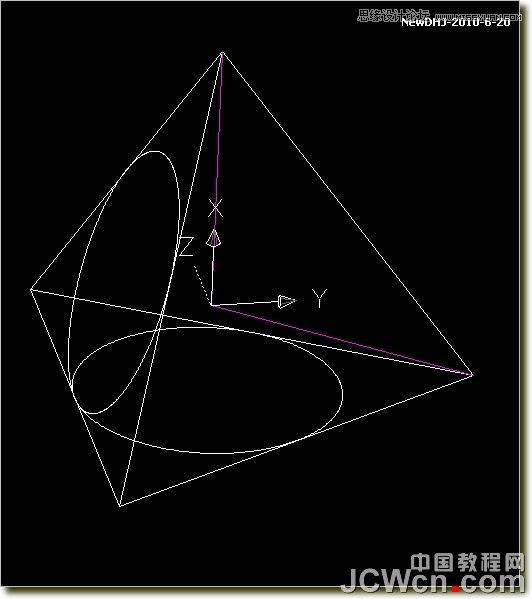

6、三点UCS定位,“切、切、切”再画个圆。如图

AutoCAD三维教程:南非世界杯足球的画法及渲染

7、两圆的圆心与对角连线,交点就是球的球心

AutoCAD三维教程:南非世界杯足球的画法及渲染

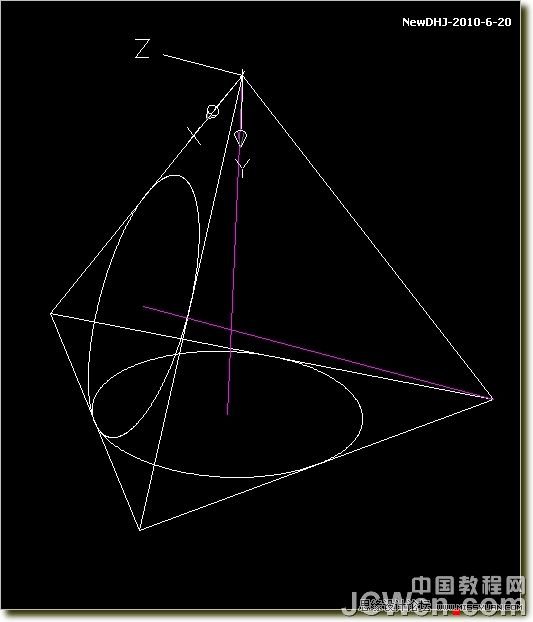

8、三点UCS:以交点(球心)为原点X、Y分别在两角连线的端点,剪切多余的线段。如图

AutoCAD三维教程:南非世界杯足球的画法及渲染

9、连接球心到正四面体的其他两顶点线

AutoCAD三维教程:南非世界杯足球的画法及渲染

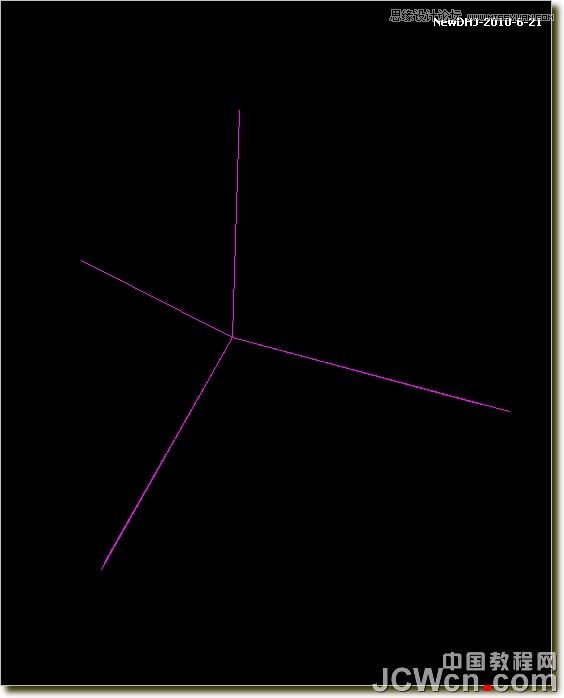

10、留下中心线,其他全部删除

AutoCAD三维教程:南非世界杯足球的画法及渲染
