3dsMAX打造魔兽世界奥伯莱恩裂魂之剑

最终效果

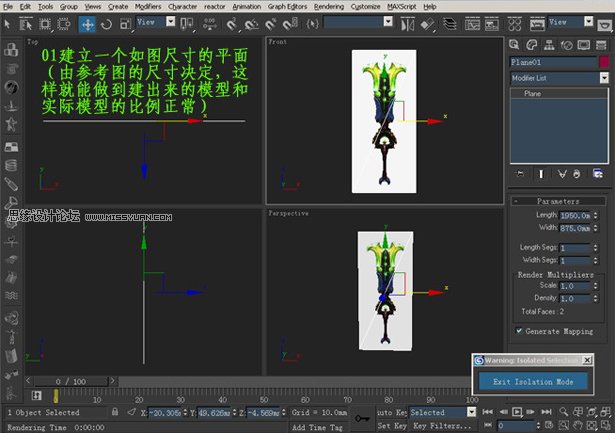

建立一个如图尺寸的平面(由参考图的尺寸决定，这样就能做到建出来的模型和实际模型的比例正常)。(图01)

图01

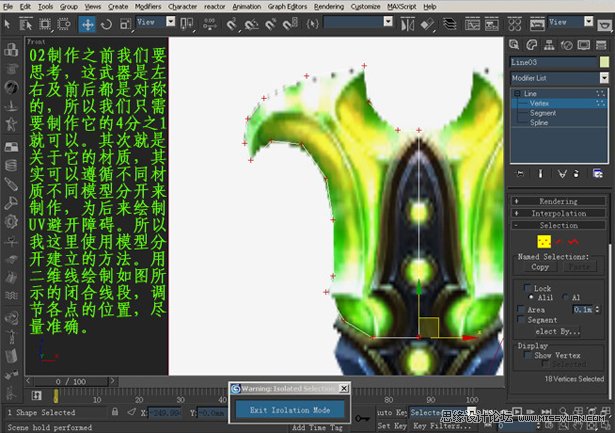

制作之前我们要思考，这武器是左右及前后都是对称的，所以我们只需要制作它的4分之1就可以。其次就是关于它的材质，其实可以遵循不同材质不同模型分开来制作，为后来绘制UV避开障碍。所以我这里使用模型分开建立的方法。用二维线绘制，如图所示的闭合线段，调节各点的位置，尽量准确。(图02)

图02

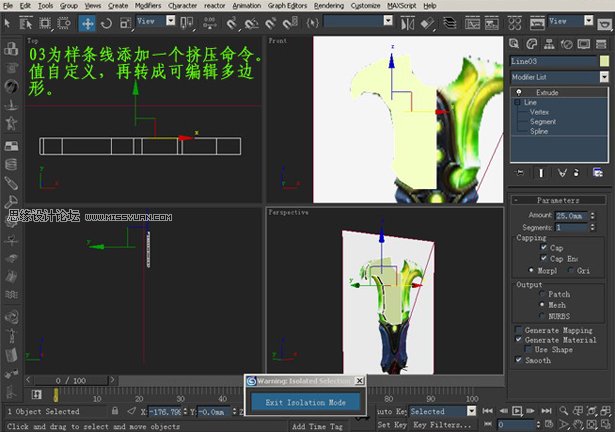

为样条线添加一个挤压命令。值自定义，再转成可编辑多边形。(图03)

图03

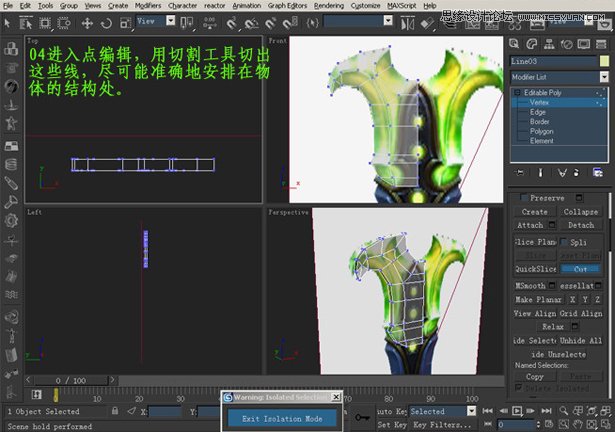

进入点编辑，用切割工具切除这些线，尽可能准确地安排在物体的结构处。(图04)

图04

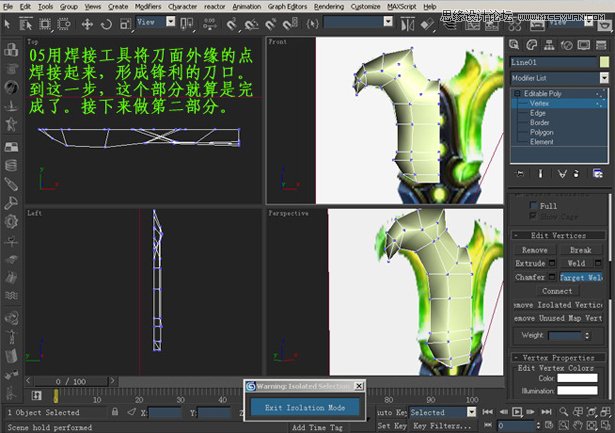

用焊接工具将刀面外缘的点焊接起来，形成锋利的刀口。到这一步，这个部分就算是完成了。接下来做第二部分。(图05)

图05

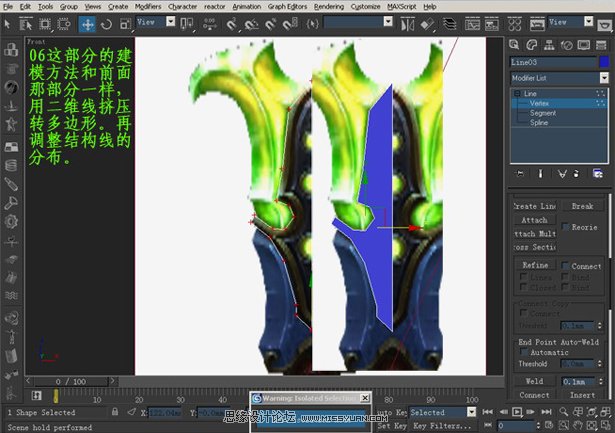

这部分的建模方法和前面那部分一样，用二维线挤压转多边形。再调整结构线的分布。(图06)

图06

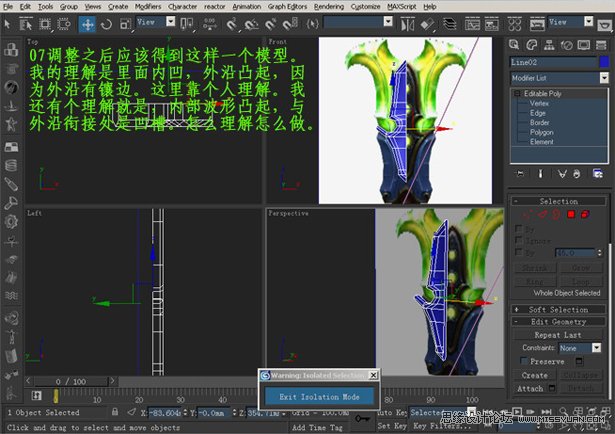

调整之后应该得到这样一个模型。我的理解是里面内凹，外沿凸起，因为外沿有镶边。这里靠个人理解。我还有个理解就是，内部波形凸起，与外沿衔接处是凹槽。怎么理解怎么做。(图07)

图07
