AutoCAD教程：长方体、三维阵列、差集的应用(3)

13、下图是已画好的长方体(红色线条)。

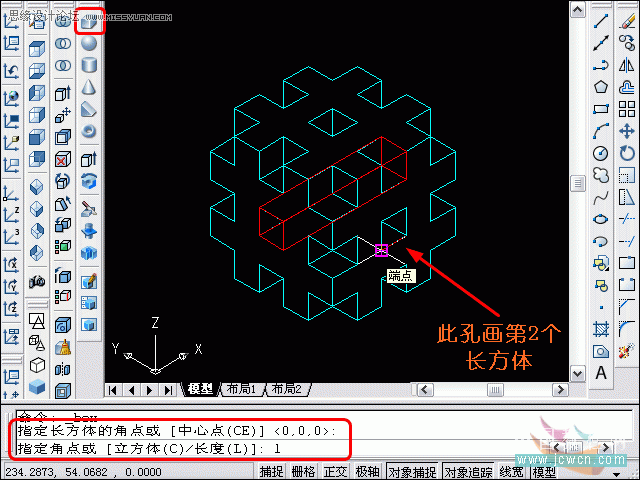

14、再点击一下“长方体”按钮，指定长方体的角点。这次是要画第2个长方体，所以还是选择长度(L)，如下图。

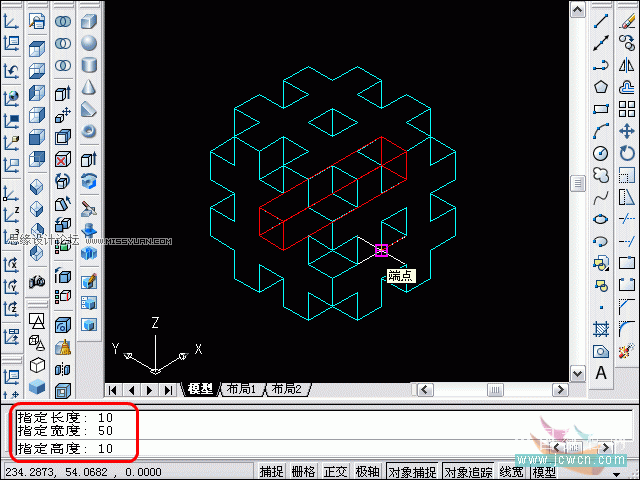

15、依次输入长方体的“长”、“宽”、“高”。第二个长方体为：10*50*10

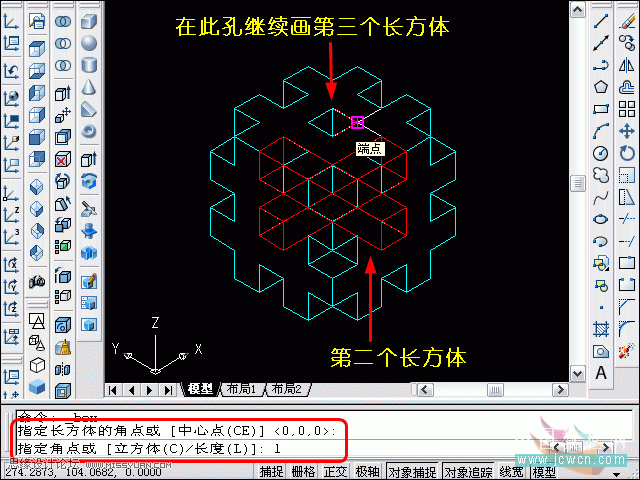

16、第2个长方体画好后，继续画第3个长方体，方法与前2个一样。

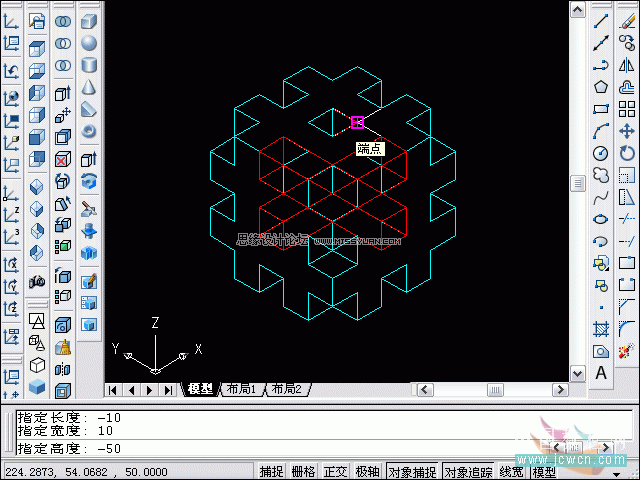

17、依次输入长方体的“长”、“宽”、“高”。第三个长方体为：-10*10*-50

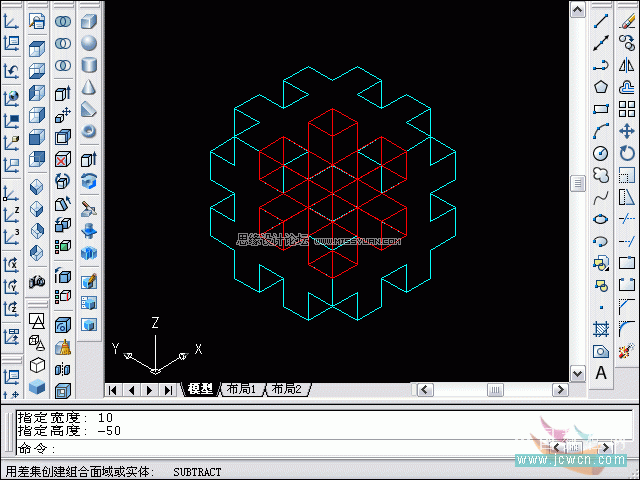

18、下图就是3个长方体都画好时的样子(图中3个红色的长方体)。

19、接下来，对图形作“差集”，即从大的实体中，减去刚完成的3个长方体。

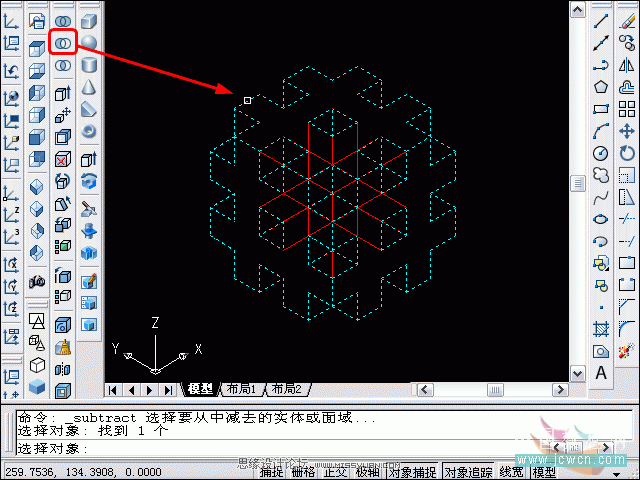

点击“差集”按钮，选中要从中减去长方体的大的实体。

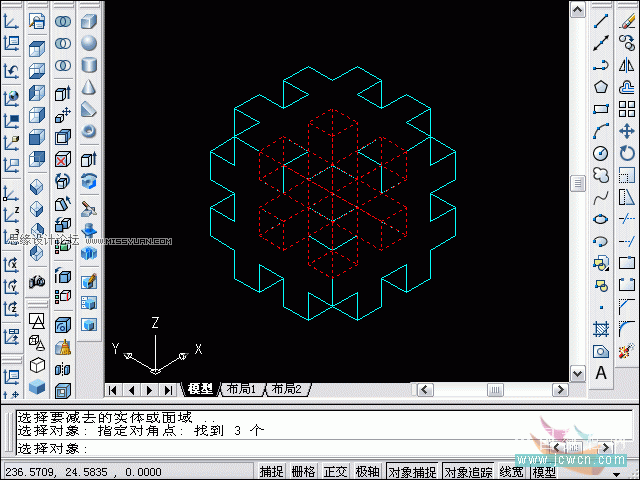

20、接着，再选中要减去的3个长方体，回车确认即完成差集的操作。
