AutoCAD建模教程:拉升,差集,倒角的应用

文章来源于 中国教程网论坛,感谢作者 shaonx 给我们带来经精彩的文章!
设计教程/设计教程/AutoCAD教程2009-09-20
本教程主要详细介绍AutoCAD拉升,差集,倒角的应用,感兴趣的朋友可以来试试.

【AutoCAD三维建模 04 】—拉升、差集、倒角

【三维练习题04】

AutoCAD建模教程:拉升,差集,倒角的应用

AutoCAD建模教程:拉升,差集,倒角的应用

本题主要是介绍:
1、在三维界面里绘制二维图形。
2、实体怎样做差集。
3、再复习一下“倒角”

进入论坛参与讨论: http://www.missyuan.com/viewthread.php?tid=421103

下面,是本习题的详细绘图步骤讲解,最后面是绘图步骤讲解的Flash动画演示:

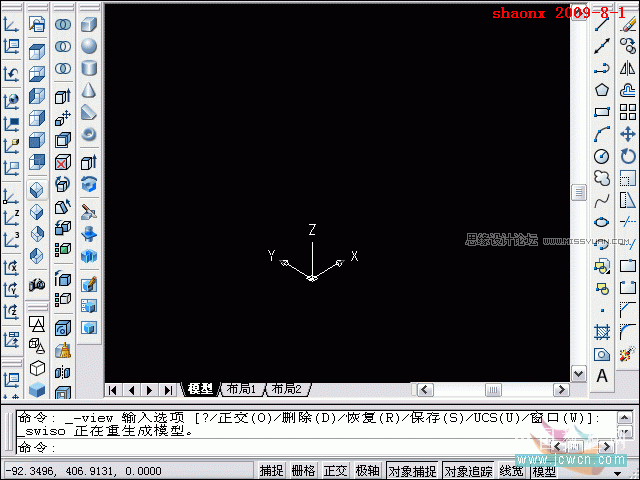

1、打开CAD后,将界面转到“西南视图”,我们将在三维界面里直接绘制三维图,转好后的界面里的“UCS”图标如下图。

AutoCAD建模教程:拉升,差集,倒角的应用

2、用二维的“矩形”命令,画一个18*24的矩形。

AutoCAD建模教程:拉升,差集,倒角的应用
