AutoCAD建模教程：拉升,移动,复制的应用(2)

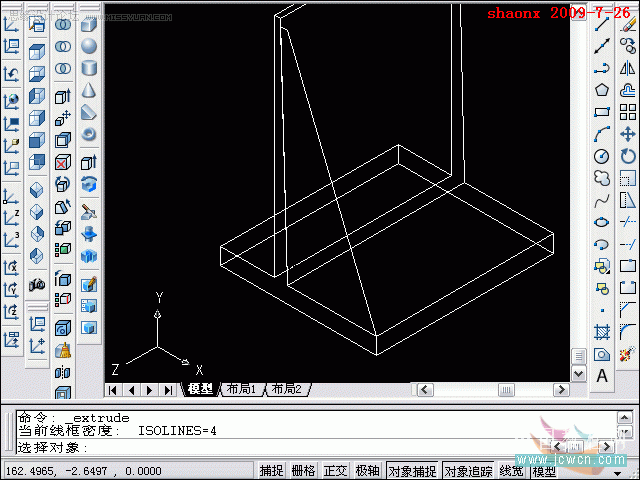

4、拉伸后的图形，见下图：

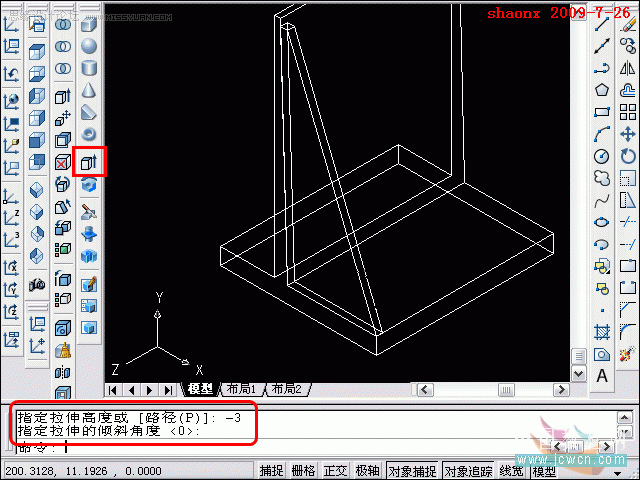

5、接下来，还是用拉伸命令，对类似三边形的面域进行拉伸，拉伸高度为-3，也是逆Z轴方向，倾斜度为0，见下图：

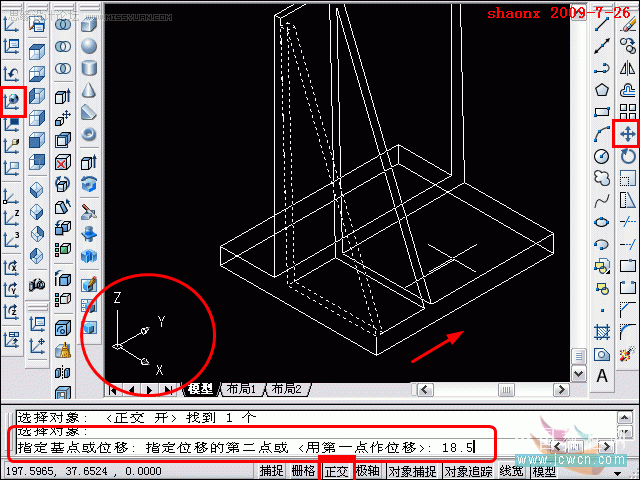

6、先点击“世界UCS”，目的是让视图中上下为Z方向，从而使底部呈XY面，便于后面的实体移动操作，因实体移动一般是在XY平面里进行的，打开“正交”，点击“移动”(这是用二维命令)，将刚拉伸的类似三边形的实体按图示方向移动18.5

7、接下来，用二维的“复制”命令，和刚才的操作差不多，将刚移动过的类似三边形的实体按图示方向再复制移动40
