Photoshop绘制炫彩的的立体圆环LOGO教程

本教程主要使用Photoshop绘制炫彩的的立体圆环LOGO教程，效果非常漂亮，通过不同的切割，最后完成一个弧度分明的立体圆环，特别考验选区的使用以及对几何的理解，为了保证消化，先奉上第一篇，来学习咯。有同学表示之前教的东西弱爆了，点名要做一个多彩，图形叠加效果的，好吧那咱今天做这个，考虑到步骤比较复杂我们先讲图形下节课再上色。

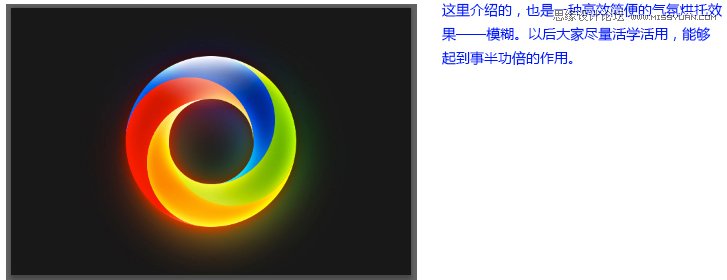

先看看效果图

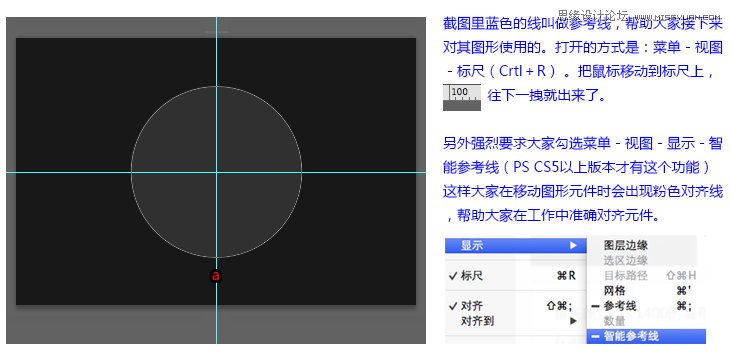

首先建立600×400的画布，背景色设为黑色。然后使用椭圆工具，在画布中央画一个直径256的白色圆a。为了方便后面的操作，我们把矢量圆形的不透明度设为10%

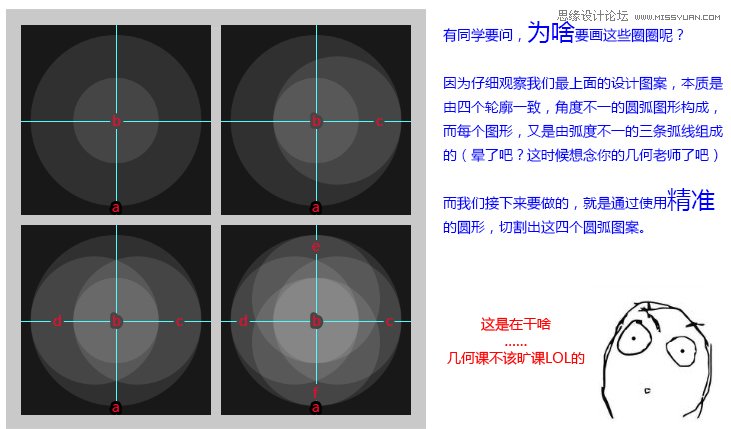

接下来我们绘制一系列不透明度10%辅助图形，以便于我们绘制出这个复杂的几何图案。首先绘制一个直径128的同心圆b，在分别在上下左右绘制直径192的四个切圆c，d，e，f。

首先我们画第一个圆弧g【下图红色部分】，图中可以看出，g是大圆a和中圆c，e还有小圆b互相切割的产物。

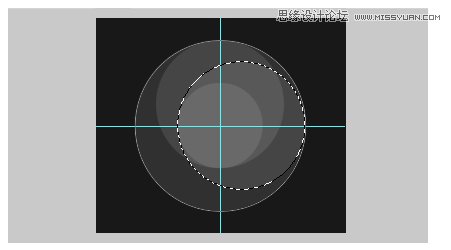

首先我们复制大圆a，得到一个新大圆图层，取名为g，按住Ctrl点击图层c缩略图 得到c的选区，如图：

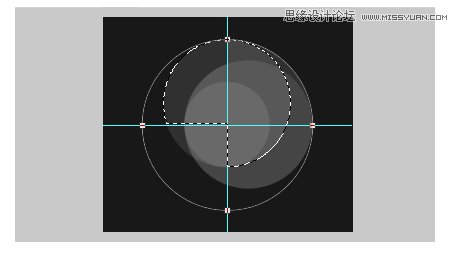

使用选区工具按住shift把画布一象限纳入选区，如图：

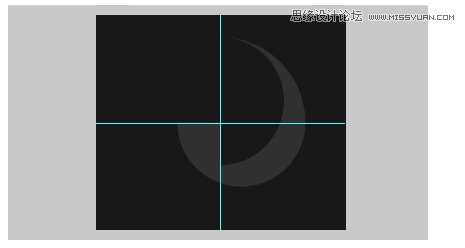

保持选区不变的状态下，图层选中刚才你复制出来的大圆g【一定要选中哦】，点击图层面板最下面的图标 创建图层蒙板。你的图层g是不是变成这样了，关掉另外几个图层方便查看，Ctrl+shift+h可以隐藏矢量图形边缘辅助线，不过看完了记得再按一次恢复回来。

接下来再扣掉中圆e的部分。用上面同样的办法选中e，按住alt用选区工具剪掉第三象限，如图

取保选中g的遮罩 给遮罩的这个区域填充黑色(确保前景色是黑色，快捷键alt+delet)，得到下面的图形：

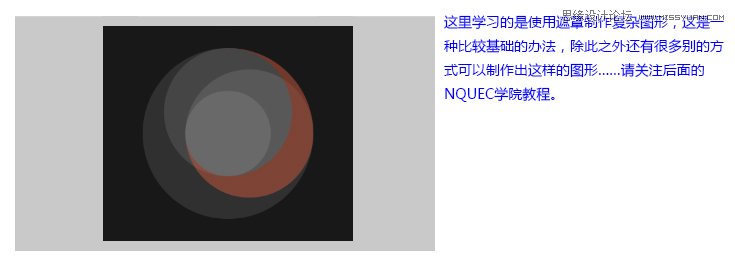

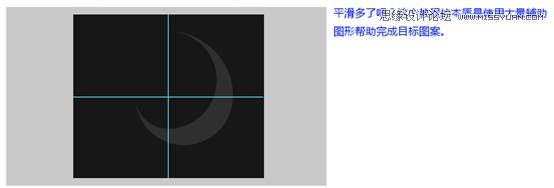

最后一步，选中小圆b，得到b的选区，回到g的遮罩，为遮罩的这个区域填充黑色，这样我们就得到了圆环第一条圆弧g：

套用上面一样的方法操作三次就得到最终的圆环图形了!这里简单说一下：

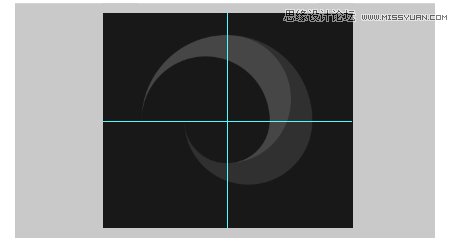

复制a得到h，选中e以及画布第二象限(左上)，对h做遮罩。然后选中d，并减去画布第四象限(右下)，对遮罩填色，最后选中b对遮罩填色，得到第二个圆弧：

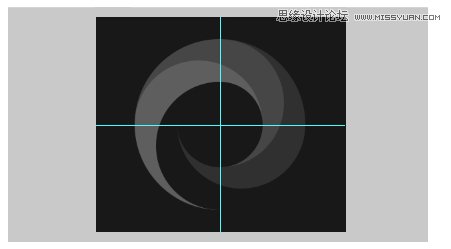

复制a得到i，选中d以及画布第三象限(左下)，对i做遮罩。然后选中f，并减去画布第一象限(右上)，对遮罩填色，最后选中b对遮罩填色，得到第三个圆弧：

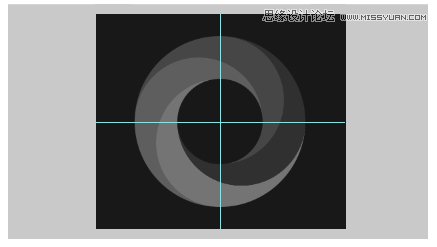

复制a得到j，选中f以及画布第四象限(右下)，对j做遮罩。然后选中c，并减去画布第二象限(左上)，对遮罩填色，最后选中b对遮罩填色，得到第三个圆弧：

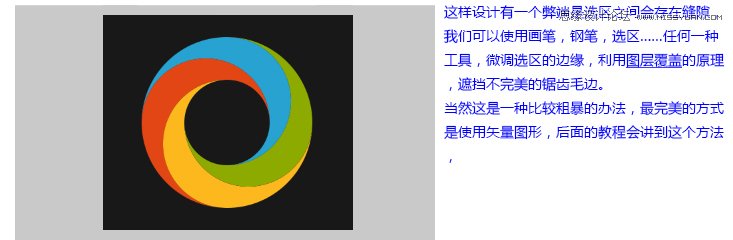

这次很圆了，分别填色：g绿色#88bc18，h蓝色#0d91bf，i红色#e34021，j黄色#fdb837，并把透明度调回100%去看看：
